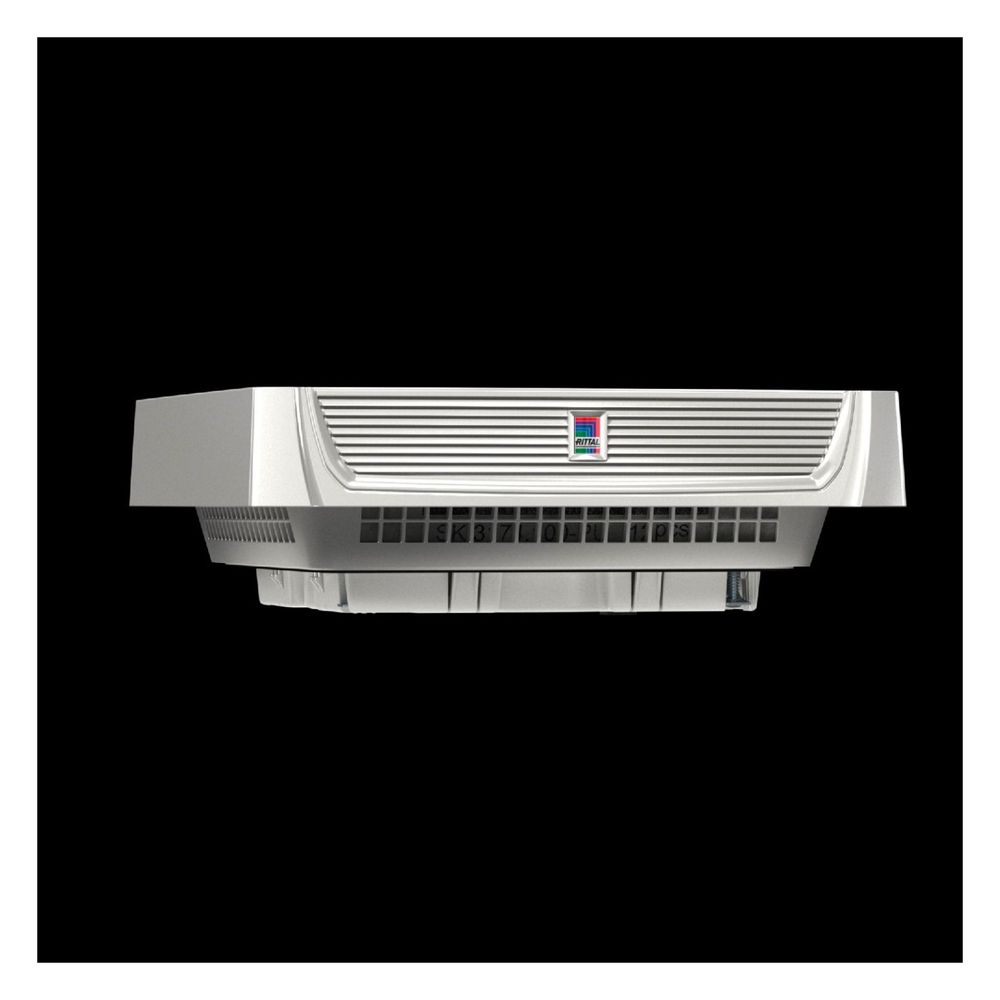

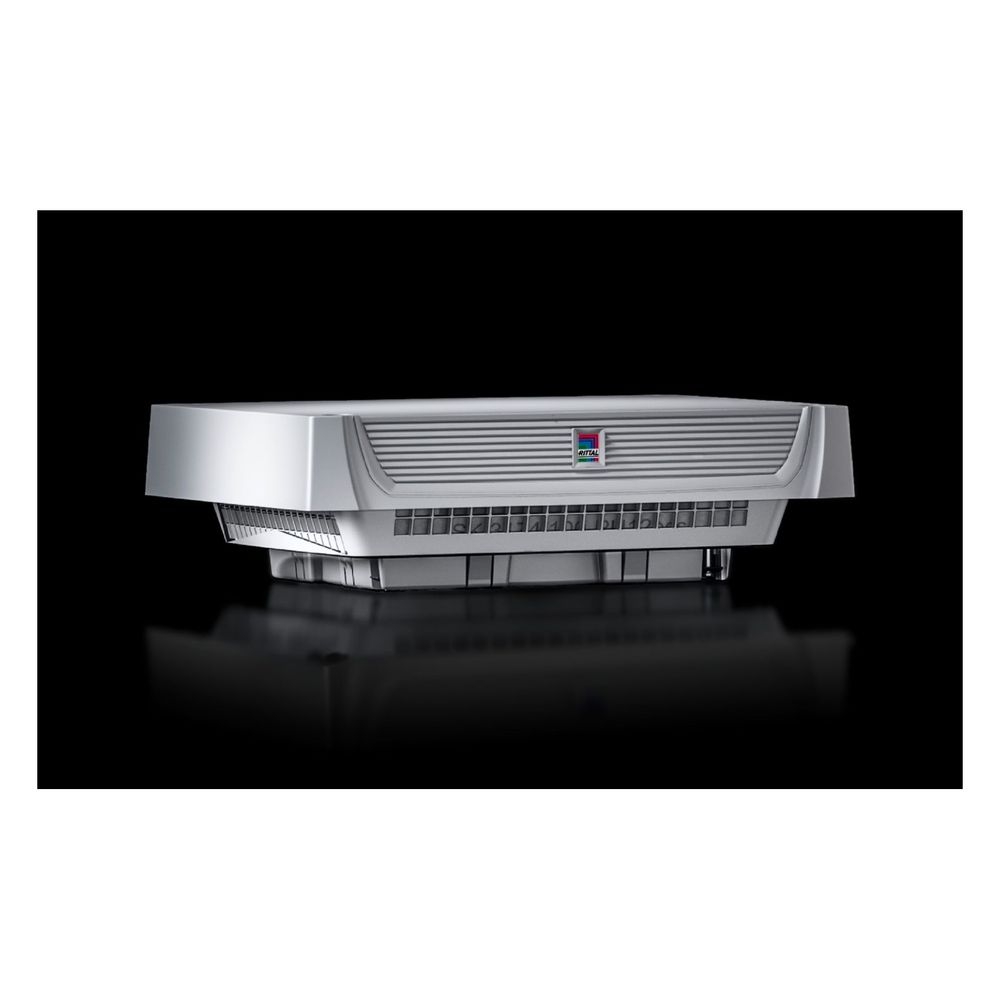

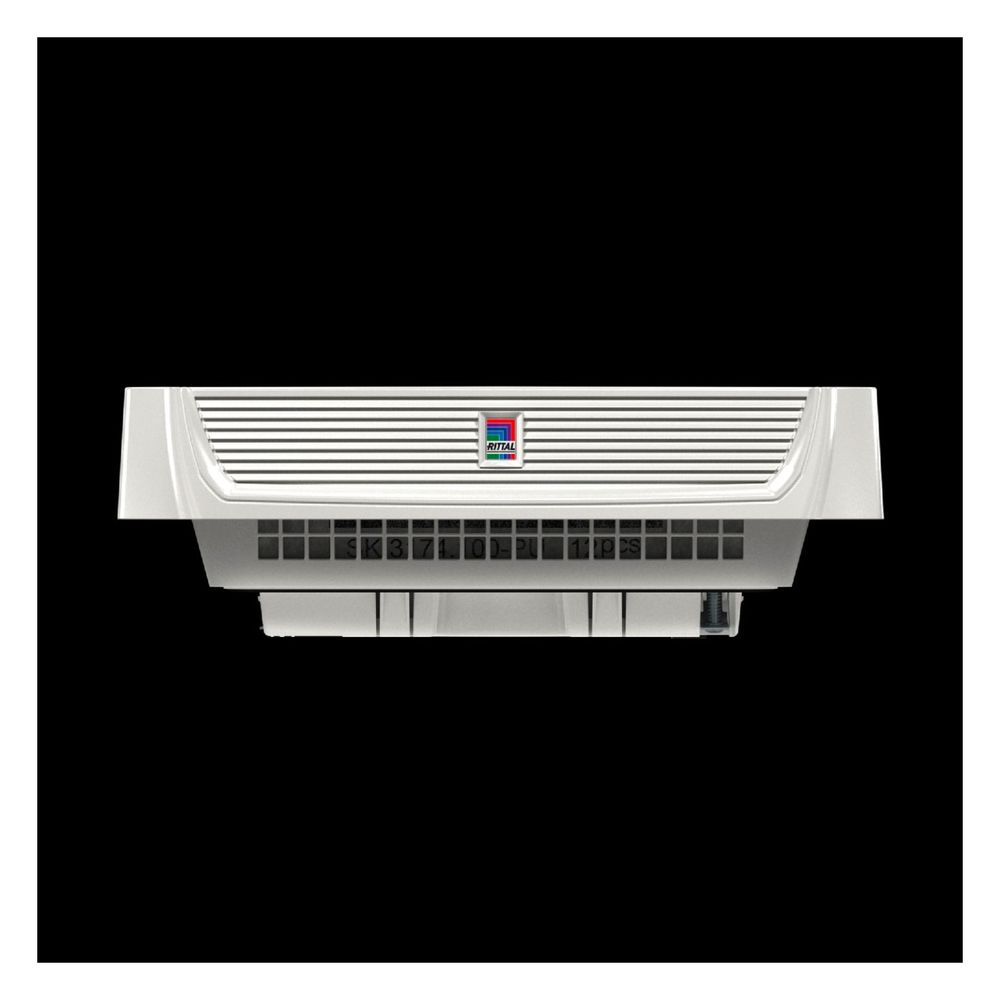

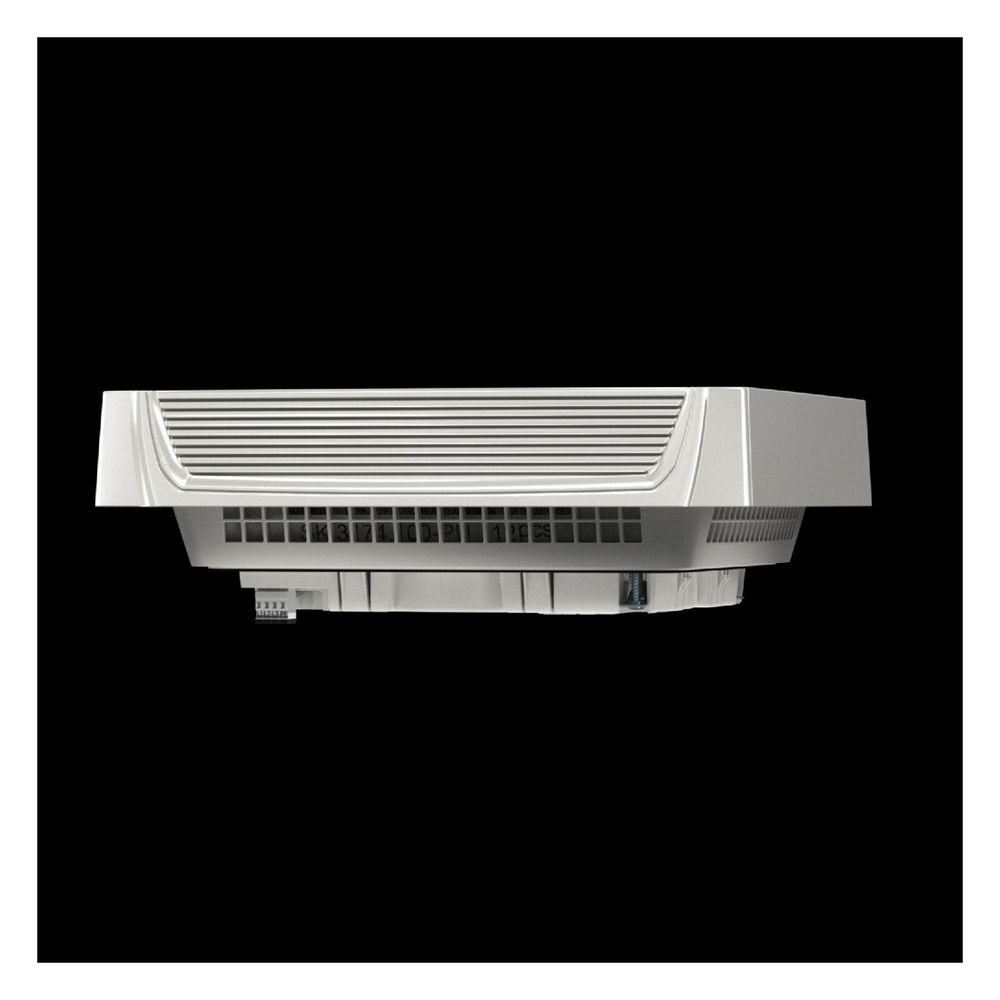

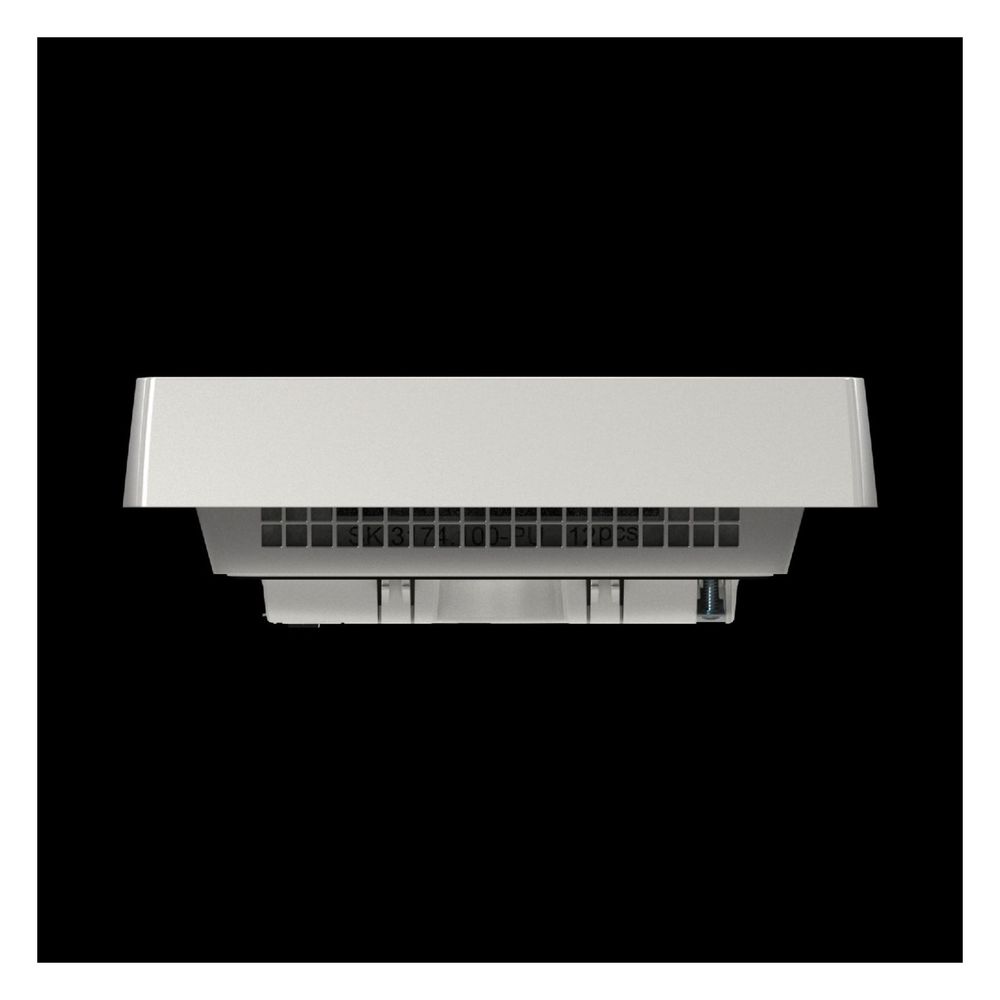

Rittal Dachlüfter TopTherm SK 3139100, 500/525m3/h, 400x133x400mm, Stahlblech, Lichtgrau
Der Rittal Dachlüfter der Serie TopTherm ermöglicht eine effiziente Entlüftung von Schaltschränken durch eine optimierte Luftführung mit geringen Druckverlusten. Die robuste Einheit ist für den Betrieb an 220 bis 240 V Wechselspannung ausgelegt und zeichnet sich durch eine hohe Lebensdauer sowie eine flexible Montage aus. Dank der kompakten Bauweise ist für verschiedene Leistungsklassen ein einheitlicher Montageausschnitt erforderlich.
Leistungsstarke Belüftung
Der Radialventilator mit Kondensatormotor erreicht eine freiblasende Luftleistung von bis zu 525 m³/h bei 60 Hz. Die Schutzart erreicht im Standard IP 21, kann jedoch durch den Einsatz eines Faltenfilters auf IP 54 gesteigert werden. Zur Erhöhung der Energieeffizienz und zur Schonung der Komponenten wird der Einsatz von externen Temperaturreglern oder -anzeigen empfohlen.
Montage und Design
Das Gehäuse in RAL 7035 ist für den Dachaufbau konzipiert und benötigt einen Montageausschnitt von 258 x 258 mm. Die innovative Klemmbefestigung erlaubt eine einfache Installation von innen oder außen. Mit einer Einbautiefe von 34,6 mm integriert sich das System platzsparend in die Schaltschrankoberseite.
Die Kombination aus hoher Luftleistung von bis zu 525 m³/h und einer robusten Schutzart bis IP 54 macht diesen Dachlüfter zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung. Mit einer Lebensdauer von bis zu 69.000 Stunden bei 50 Hz und einem Schalldruckpegel von maximal 54 dB(A) bietet das System eine langlebige Unterstützung für den sicheren Betrieb elektrischer Anlagen.
Technische Daten
- Luftleistung freiblasend (ohne Filter): 500 / 525 m³/h
- Bemessungsbetriebsspannung: 220 - 240 V, 1~
- Nennleistung: 51 / 62 W
- Schutzart: IP 21 (ohne Filter) / IP 54 (mit Faltenfilter)
- Schalldruckpegel: 52 / 54 dB(A)
- Abmessungen (BxHxT): 400 x 133 x 400 mm
- Montageausschnitt: 258 x 258 mm
- Betriebstemperatur: -20 °C bis +55 °C
- Lebensdauer (L10, 40°C): 69.000 / 67.600 h
- Gewicht: 5,2 kg
Lieferumfang
- 1x Dachlüfter
- 1x Faltenfilter
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 400 mm Höhe: 133 mm Tiefe: 400 |
| Anzahl der Lüfter | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Nein |
| Approbation CUR | Ja |
| Approbation DNV GL | Nein |
| Approbation EAC | Ja |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3139100 |
| Ausführung | Dachaufbau |
| Ausführung (Produktebene) | Dachaufbau |
| Ausführung Ventilator | Radial, Kondensatormotor |
| Ausgeführt als Einschublüfter | Nein |
| Bemessungsbetriebsspannung | 220 V - 240 V, 1~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 220 / 230 / 240 |
| Bemessungsstrom max | Bei 50 Hz: 0,23 A Bei 60 Hz: 0,27 |
| Bemessungsstrom max 50 Hz | 0.23 |
| Bemessungsstrom max 60 Hz | 0.27 |
| benötigter Ausbruch Breite | 258 |
| benötigter Ausbruch Tiefe | 258 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 258 mm Ausbruch-Tiefe: 258 |
| Betriebsspannung AC 50 Hz | 220 - 240 |
| Betriebsspannung AC 60 Hz | 220 - 240 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -20 |
| Betriebstemperaturbereich | -20 °C...55 |
| Breite | 400 |
| Color (Product level) | RAL 7035 |
| Dachlüfter | Ja |
| EAN-13 | 4028177709171 |
| Einbautiefe | 34.6 |
| Erforderlicher Montageausbruch | Ausbruch-Breite: 258 mm Ausbruch-Tiefe: 258 |
| Farbe | grau |
| Geeignet für 482,6 mm (19 Zoll)-Einbau | Nein |
| Geeignet für Wandeinbau | Nein |
| Gewicht | 5,66 kg |
| Gewicht (pro VE) | 5.2 |
| Großhandel - gelistete Nummer | 480209 |
| Großhandel - gelistete Nummer Schweden | 49005014 |
| Hinweis | Zur Erhöhung der Schutzart auf IP 55 kann optional ein Vliesfilter eingesetzt werden (siehe Zubehör). Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen. |
| Hinweis allgemein | Zur Erhöhung der Schutzart auf IP 55 kann optional ein Vliesfilter eingesetzt werden (siehe Zubehör). / Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen. |
| Höhe | 133 |
| Katalogseite in HB 36 | 464 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -40 |
| Lagertemperaturbereich | -40 °C...70 |
| Lebensdauer Lüfter (L10, 40°C) | Bei 50 Hz: 69.000 h Bei 60 Hz: 67.600 |
| Lebensdauer Zahl, 50 Hz | 69000 |
| Lebensdauer Zahl, 60 Hz | 67600 |
| Lieferumfang (Produktebene) | Komplett einbaufertige Einheit, inkl. Faltenfilter |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Luftleistung (mit Faltenfilter im Dachlüfter) mit Austrittsfilter inkl Vliesfiltermatte | 1 x 3243300: 360/382 m³/h / 2 x 3243300: 410/440 m³/h |
| Luftleistung (ohne Filter im Dachlüfter) mit Austrittsfilter inkl Vliesfiltermatte | 1 x 3243300: 360/373 m³/h |
| Luftleistung freiblasend (mit Faltenfilter) | Bei 50 Hz: 474 m³/h Bei 60 Hz: 514 m³/h |
| Luftleistung freiblasend (mit Faltenfilter), 50 Hz | 474 |
| Luftleistung freiblasend (mit Faltenfilter), 60 Hz | 514 |
| Luftleistung freiblasend (ohne Filter) | Bei 50 Hz: 500 m³/h Bei 60 Hz: 525 m³/h |
| Luftleistung freiblasend (ohne Filter), 50 Hz | 500 |
| Luftleistung freiblasend (ohne Filter), 60 Hz | 525 |
| Material für Filterfunktion | Stahlblech |
| Mit Filter | Nein |
| Mit Schutzabdeckung | Ja |
| Montageart | sonstige |
| Montageart für Filterfunktion | Dachaufbau |
| Nennleistung Pel | Bei 50 Hz: 51 W Bei 60 Hz: 62 |
| Nennleistung Pel 50 Hz | 51 |
| Nennleistung Pel 60 Hz | 62 |
| Produktbeschreibung (Description Temporary) | Dachlüfter mit hoher Schutzart und flexibler Montage von innen oder außen. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schalldruckpegel | Bei 50 Hz: 52 dB(A) Bei 60 Hz: 54 dB(A) |
| Schalldruckpegel, 50 Hz | 52 |
| Schalldruckpegel, 60 Hz | 54 |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 21 ohne Filtermatte / IP 54 inkl. Faltenfilter |
| Schutzart NEMA | NEMA 12 |
| Spannungsart | AC |
| Steuerschnittstelle | Nein |
| Temperaturbereich | Betriebstemperatur min: -20 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -40 °C Lagertemperatur max: 70 |
| Tiefe | 400 |
| Umlüfter | Nein |
| Verpackungseinheit | 1 |
| Volumenstrom, freiblasend | 500 cbm/h |
| Vorsicherung | Sicherungsautomat/Schmelzsicherung: 3 |
| Vorsicherung min (oder Einzelwert) Sicherungsautomat/Schmelzsicherung | 3 |
| Zeige Link zum Kennlinienfeld | Ja |
| WEEE-Nr. | 11161726 |
