Beschreibung

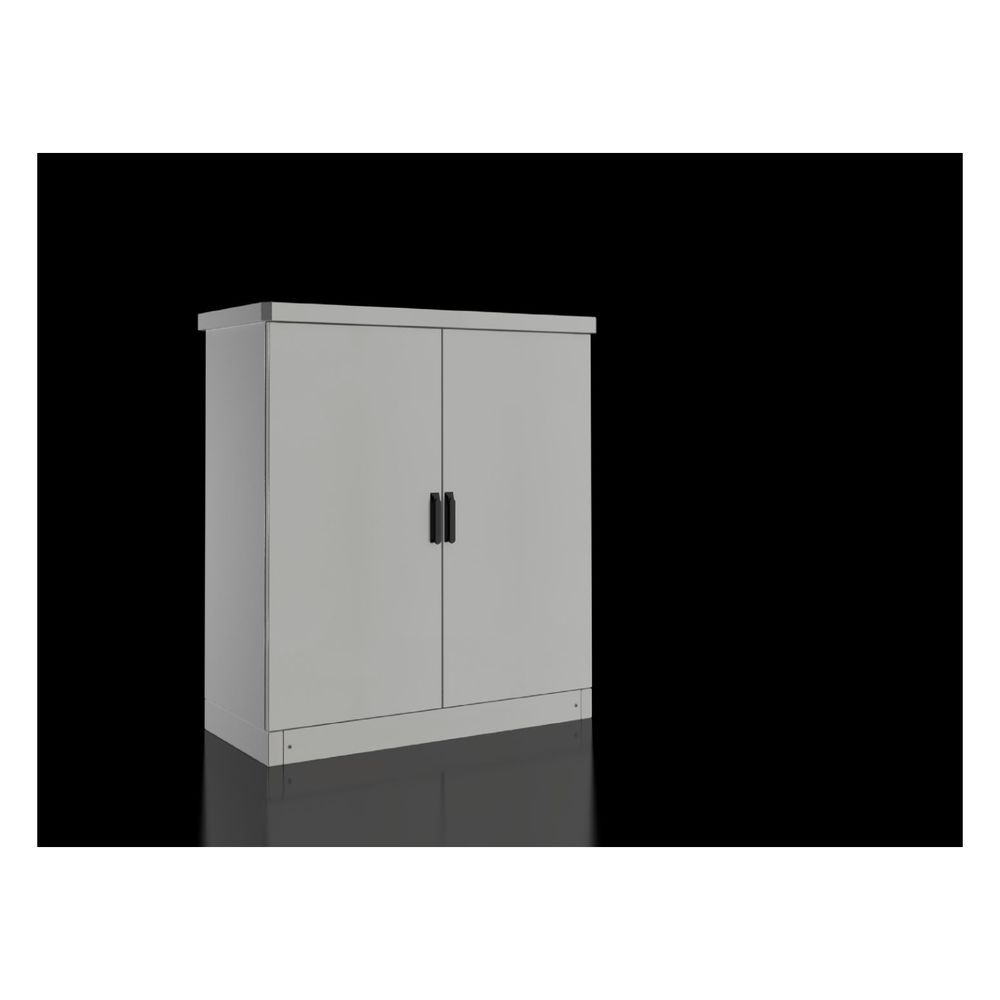

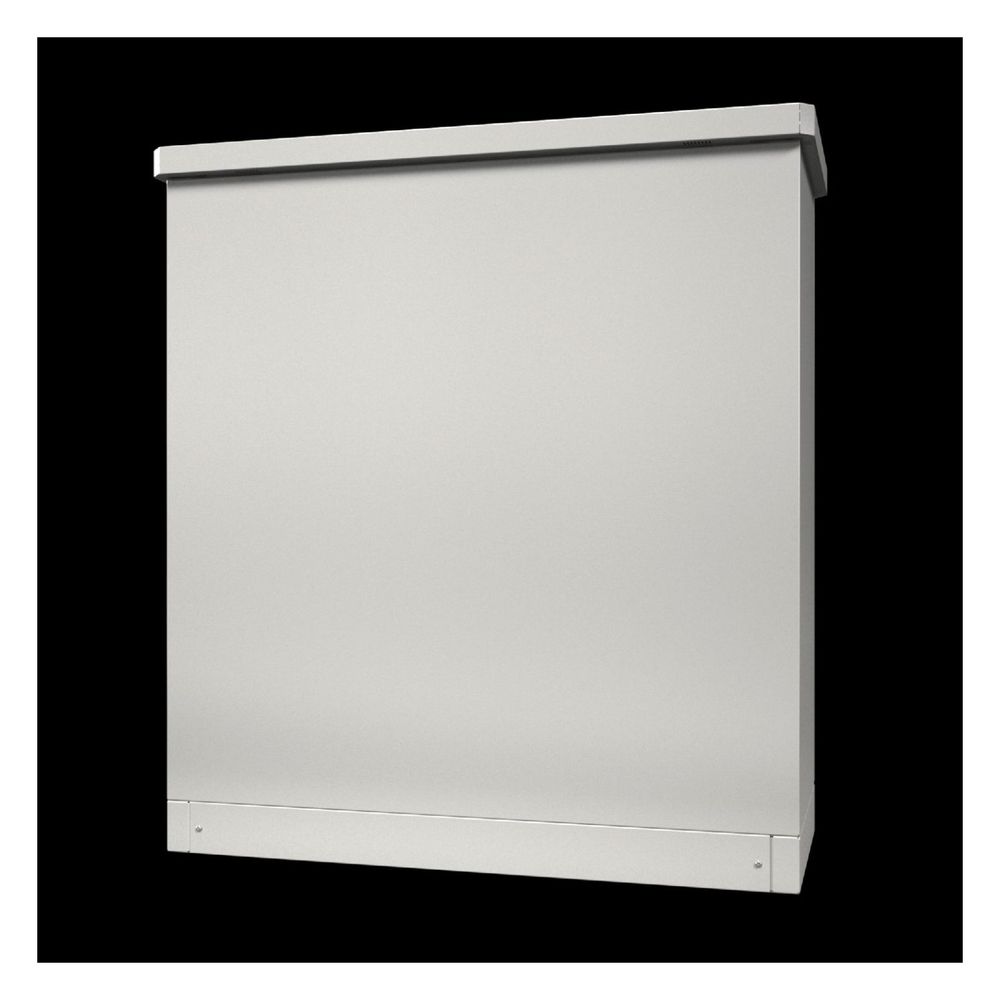

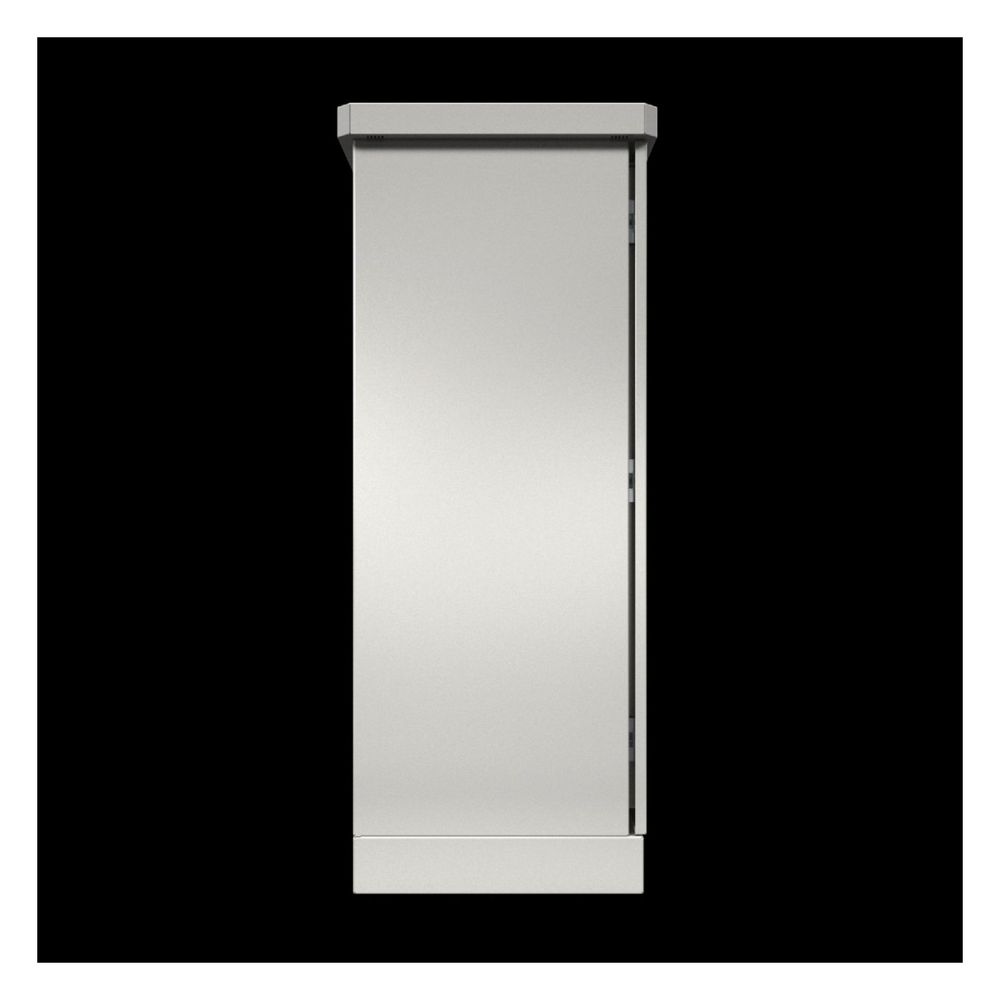

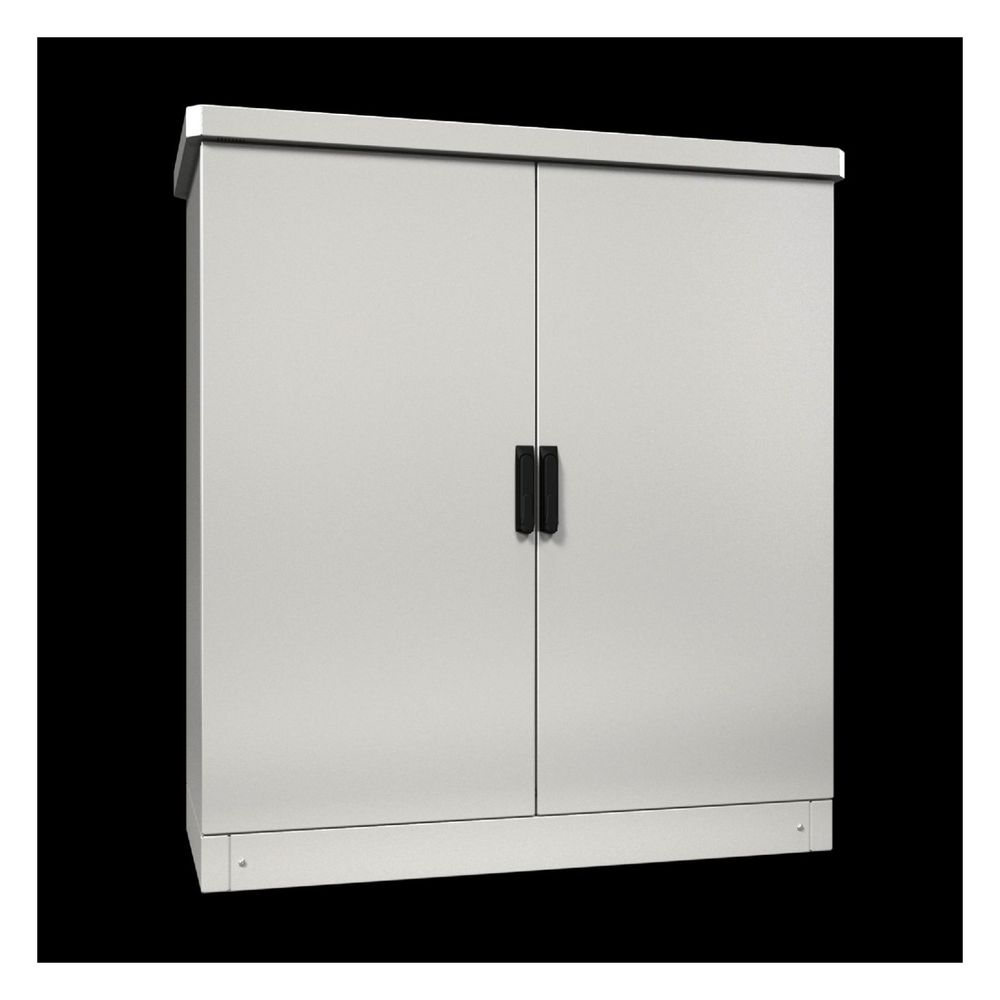

Rittal Outdoor-Basicgehäuse CS 9784540, 1200x1200x500mm, Aluminium, RAL 7035
Das Rittal Outdoor-Basicgehäuse ist ein einwandiges, freistehendes Gehäusesystem für den Außenbereich. Es eignet sich für Anwendungen mit passivem Innenausbau oder geringer Verlustleistung. Das Gehäuse ist aus 2 mm starkem Aluminium gefertigt und verfügt über ein allseitig überstehendes Regendach mit umlaufenden Lüftungskiemen.
Robuste Konstruktion und Schutz
Das Gehäuse ist aus einem Stück gekantet und geschweißt. Die Oberfläche ist mit UV-beständigem Reinpolyester in RAL 7035 pulverbeschichtet, was einen zuverlässigen Schutz gegen Umwelteinflüsse bietet. Mit der Schutzart IP55 und der Schlagfestigkeit IK10 ist das System für anspruchsvolle Umgebungen ausgelegt. Ein 100 mm hoher Transportsockel sowie integrierte Transportösen erleichtern die Aufstellung und den Transport der Einheit.
Flexibler Innenausbau

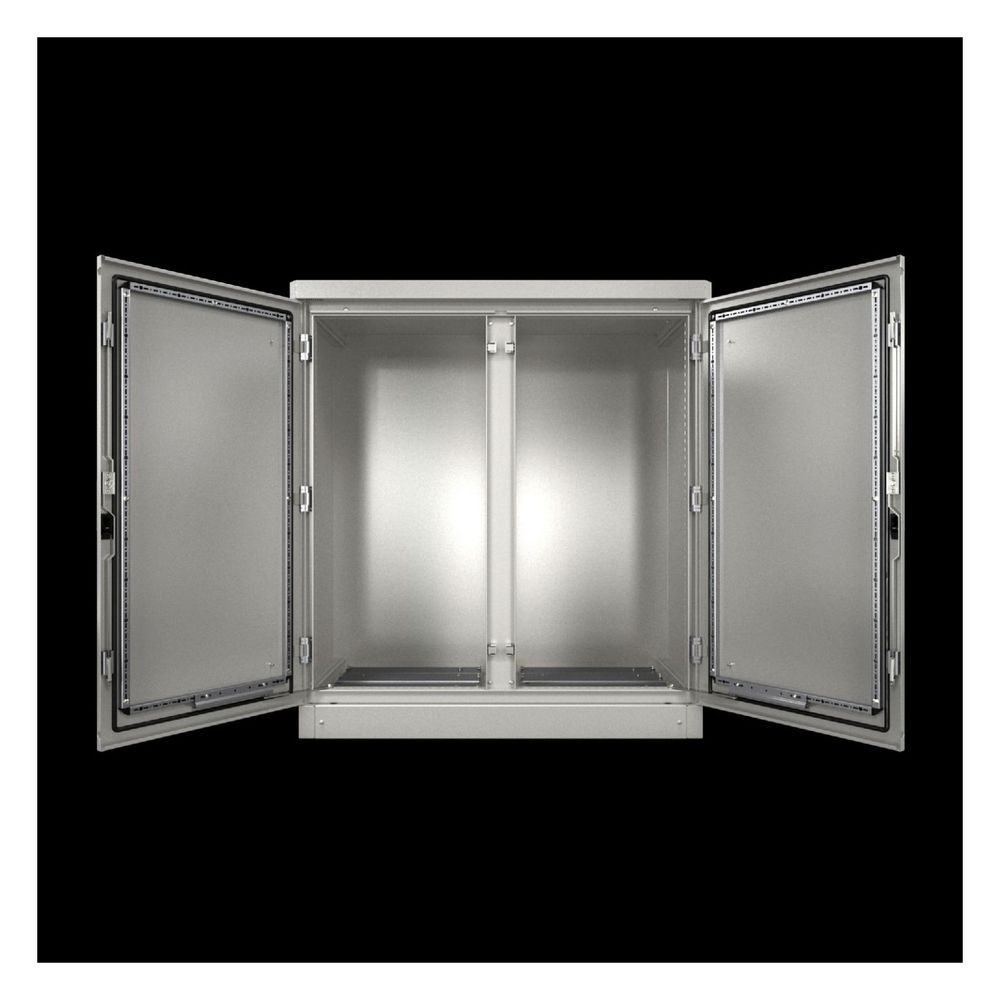

Die zweitürige Frontseite verfügt über einen demontierbaren Mittelsteg, der den Zugriff auf zwei 600 mm breite Montagefelder ermöglicht. Die Türen sind mit einer eingeschäumten PU-Dichtung, einem 3-Punkt-Stangenverschluss und einem Schwenkhebelgriff ausgestattet. Eine 25 mm Systemlochung im Dach, Boden sowie frontseitig und in der Tiefe erlaubt eine flexible Montage von Zubehör wie Schienensystemen oder Montageplatten.
Das Gehäusesystem bietet durch die Kombination aus hochwertigem Aluminium, der UV-beständigen Pulverbeschichtung und der Schutzart IP55 eine langlebige Lösung für passive Outdoor-Anwendungen. Mit einer Gesamthöhe von 1355 mm inklusive Sockel und Regendach bietet das System ausreichend Raum für eine effiziente technische Ausstattung.
Technische Daten
- Breite: 1200 mm
- Höhe: 1200 mm
- Tiefe: 500 mm
- Gesamthöhe: 1355 mm
- Material: Aluminium AlMg3
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Farbe: RAL 7035
- Anzahl Türen: 2
Lieferumfang
- 1x Outdoor-Basicgehäuse
- 1x Regendach
- 1x Transportsockel
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 1.200 mm Tiefe: 500 |
| Abmessungen Outdoor | Gesamthöhe: 1.355 mm Regendach Breite: 1.250 mm Regendach Höhe: 55 mm Regendach Tiefe: 550 mm Lichte Breite: 1.112 mm Lichte Höhe: 1.112 mm Lichte Tiefe: 449 mm Höhe Sockel: 100 |
| Anzahl der Schlösser | 1 |
| Anzahl der Steckverbinderöffnungen | 0 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9784540 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Mittelsteg | Mit demontierbarem Mittelsteg, 2 Schlosstüren |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Einwandiges Gehäuse-Systeme, eintürig und zweitürig / Einsatzbereit für alle Anwendungen mit passivem Innenausbau oder geringer Verlustleistung im Outdoor-Bereich / Dachkonzept mit umlaufenden Lüftungskiemen |
| Branchentext - Überschrift | Outdoor-Basicgehäuse |
| Breite | 1200 |
| Breite Regendach | 1250 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177569218 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 71 kg |
| Gewicht (pro VE) | 66 |
| Hinweis | Gehäuse mit Breite 1200 mm hat zwei 600 mm breite Montagefelder |
| Hinweis allgemein | Gehäuse mit Breite 1200 mm hat zwei 600 mm breite Montagefelder |
| Höhe | 1200 |
| Höhe (gesamt, montiert) | 1355 |
| Höhe Regendach | 55 |
| Infotext Keyuser - nur intern | 10.07.2023 Info KPM: Lichte Breite von 512 auf 1112 mm geändert/PS |
| Katalogseite in HB 36 | 268 |
| Koppelbar | Nein |
| Lichte Breite | 1112 |
| Lichte Höhe | 1112 |
| Lichte Tiefe | 449 |
| Lieferumfang (Produktebene) | Einwandiges Outdoorgehäuse, komplett vormontiert / Grundgehäuse mit Bodenblech, dreiteilig / 25 mm Systemlochung im Dach, Boden, vorne und in der Gehäusetiefe / Fronttür(en) mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027 / Transportsockel mit verschraubten Blenden vorne und hinten / Regendach |
| Mastbefestigung | Nein |
| Material (Produktebene) | Aluminium AlMg3 |
| Material für Filterfunktion | Aluminium |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit Oberteil | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Mit Tür | Ja |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Pulverbeschichtet UV-beständiges Reinpolyester |
| Oberfläche (Produktebene) | Pulverbeschichtet / UV-beständiges Reinpolyester |
| Produktbeschreibung (Description Temporary) | Outdoorgehäuse, mit 100 mm Transportsockel und allseitig überstehendem Regendach. |
| Produktserie | Outdoor-Basicgehäuse |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | 3R |
| Sockelhöhe | 100 |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Tiefe Regendach | 550 |
| Transparenter Deckel | Nein |
| Type Rating nach UL 508A | Type 3R |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Aluminium |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Einwandig |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
