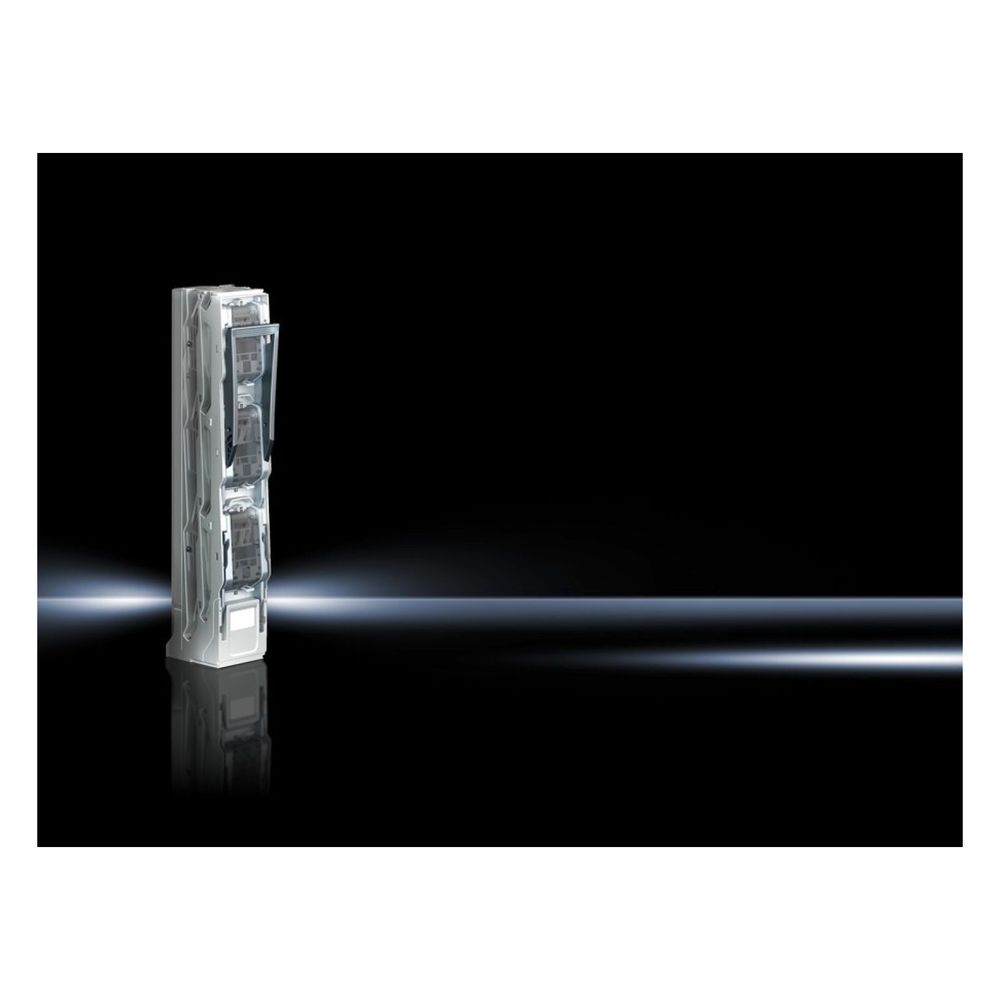

Rittal NH-Sicherungs-Lastschaltleiste SV 9677300, 630A, 3-polig, 100x670mm, Polyamid, RAL 7035/7001/7016
Diese 3-polige Rittal NH-Sicherungs-Lastschaltleiste der Baugröße 3 ist für den Einsatz in Stromverteilungssystemen mit einem Schienenmittenabstand von 185 mm konzipiert. Sie ermöglicht eine sichere Trennung bei einem Bemessungsdauerstrom von bis zu 630 A und ist für den Einbau von Stromwandlern vorbereitet.
Anschluss und Ausführung
Der elektrische Anschluss erfolgt über M12-Bolzen, die eine zuverlässige Verbindung für Rundleiter mit einem Querschnitt von 6 bis 240 mm² ermöglichen. Der Leitungsabgang ist flexibel wahlweise oben oder unten realisierbar. Die Kontaktbahnen bestehen aus partiell versilbertem Hartkupfer, während das Gehäuse aus Polyamid mit einer Brandklassifizierung gemäß UL 94-V0 gefertigt ist.
Montage und Sicherheit
Die Komponente ist für den Betrieb in 3-phasigen Systemen ausgelegt. Bei der Installation auf Sammelschienensystemen mit Berührungsschutzabdeckung ist die Verwendung der Kontaktklemme erforderlich. Die Konstruktion entspricht den Normen IEC/DIN EN 60 947-3 sowie DIN EN 60 269-2 für Sicherungseinsätze.
Die Lastschaltleiste bietet eine effiziente Lösung für die Energieverteilung in Schaltanlagen. Mit einer Baugröße von NH 3 und einer Strombelastbarkeit von 630 A ist sie für professionelle Anforderungen optimiert. Die flexible Anschlussmöglichkeit für Leiter bis 240 mm² und die Eignung für 185 mm Schienensysteme machen sie zu einer vielseitigen Komponente für moderne Infrastrukturen.
Technische Daten
- Baugröße: NH 3
- Bemessungsdauerstrom: 630 A
- Bemessungsbetriebsspannung: 800 V AC
- Max. Bemessungsbetriebsspannung Ue: 690 V AC
- Polzahl: 3-polig
- Schienenmittenabstand: 185 mm
- Anschlussart: Bolzen M12
- Leiterquerschnitt: 6 - 240 mm²
- Breite: 100 mm
- Höhe: 670 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 100 mm Höhe: 670 |
| Anschluss von Rundleitern | 6 - 240 |
| Anschlussart Hauptstromkreis | Bolzenanschluss |
| Anschlussart, elektrisch | Bolzen M12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9677300 |
| Ausführung | Sicherungslasttrenner |
| Ausführung (Produktebene) | 3-polig schaltbar |
| Baugröße des Sicherungseinsatzes | NH00 |
| Bemessungsbetriebsspannung | 800 V (AC), 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 800 / 800 |
| Bemessungsbetriebsstrom (max) | 630 |
| Bemessungsdauerstrom Iu | 630 |
| Breite | 100 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7001 / Griff: RAL 7016 |
| Doppelleiste | Nein |
| Doppelt unterbrechend | Nein |
| EAN-13 | 4028177705548 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungs-Lastschaltleisten |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7001 Griff: RAL 7016 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 10 |
| Für Schienensysteme mit Mittenabstand | 185 |
| Für Wandlereinbau | Ja |
| Gewicht | 5,86 kg |
| Gewicht (pro VE) | 5.86 |
| Hinweis | Bei Einsatz der Komponenten auf Sammelschienen mit Berührungsschutzabdeckung ist die Verwendung der Kontaktklemme erforderlich |
| Hinweis allgemein | Bei Einsatz der Komponenten auf Sammelschienen mit Berührungsschutzabdeckung ist die Verwendung der Kontaktklemme erforderlich |
| Höhe | 670 |
| Infotext Keyuser - nur intern | Achtung Spalten in Tabellen müssen neu aufgeteilt werden. Info an PIM-TEAM/GM |
| Katalogseite in HB 36 | 375 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 / Kontaktbahnen: partiell versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| NH-Baugröße | 3 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 6 - 240 |
| Querschnitt Rundleiter max | 240 |
| Querschnitt Rundleiter min | 6 |
| REACH - Deklarationspflichtig | Nein |
| Schienenmittenabstand 100 mm | Nein |
| Schienenmittenabstand 185 mm | Ja |
| Schienenmittenabstand 40 mm | Nein |
| Schienenmittenabstand 50 mm | Nein |
| Schienenmittenabstand 60 mm | Nein |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Sicherungs-Lastschaltleisten |
| WEEE-Nr. | 11161726 |
