Beschreibung

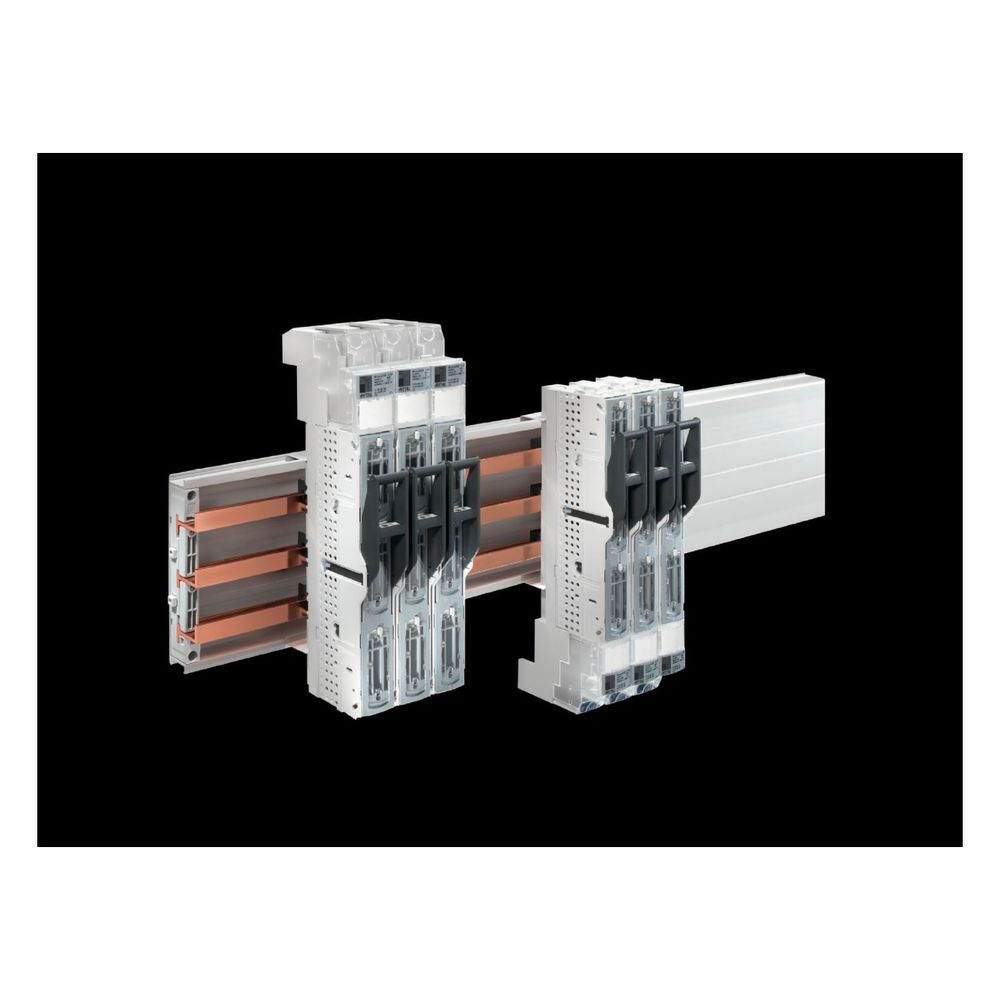

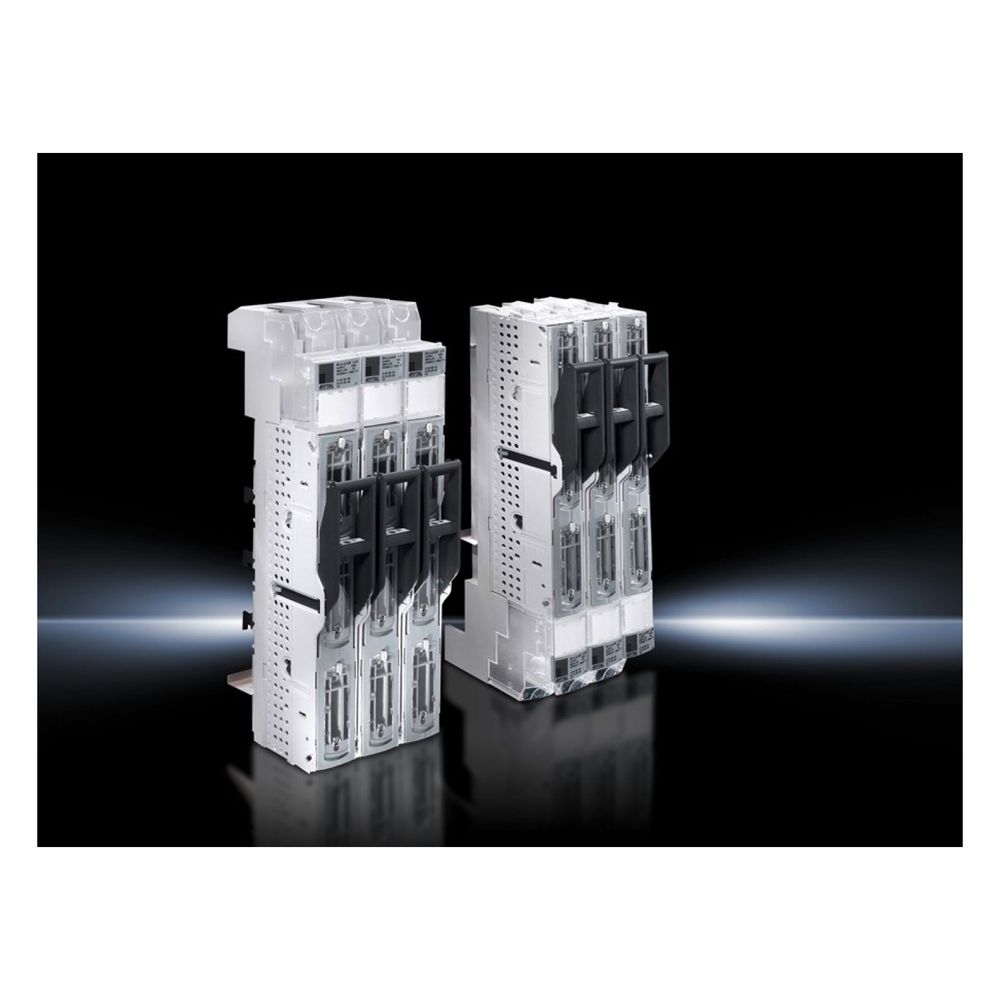

Rittal Sicherungs-Lastschaltleiste RiLine 9346010, 3-polig 160A 690V 60mm, Glasfaserverstärktes Polyamid, Lichtgrau/Anthrazit
Die Rittal RiLine NH-Sicherungs-Lastschaltleiste der Größe 00 ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige System ermöglicht einen Bemessungsbetriebsstrom von 160 A bei einer Bemessungsbetriebsspannung von bis zu 690 V AC. Die robuste Ausführung aus glasfaserverstärktem Polyamid eignet sich für den flexiblen Leitungsabgang nach oben oder unten.
Anschluss und Montage
Die Lastschaltleiste ist für Sammelschienen mit einer Stärke von 5 mm oder 10 mm ausgelegt. Der elektrische Anschluss im Hauptstromkreis erfolgt über eine M8-Schraubverbindung, die den Anschluss von Rundleitern mit einem Querschnitt von 2,5 bis 95 mm² unterstützt. Die Konstruktion entspricht der Schutzart IP3x im Bedienbereich und erfüllt die Anforderungen gemäß IEC/DIN EN 60 947-3 sowie DIN EN 60 269-2.
Diese Sicherungs-Lastschaltleiste bietet eine effiziente Lösung für die Stromverteilung in industriellen Anwendungen. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem Bemessungsdauerstrom von 160 A ermöglicht das System eine sichere Absicherung und Trennung. Die kompakte Bauweise für 60 mm Schienensysteme und die flexible Anschlussmöglichkeit mittels M8-Schraube machen das Bauteil zu einer leistungsfähigen Komponente innerhalb der RiLine-Serie.
Technische Daten
- Baugröße: NH00
- Bemessungsbetriebsstrom: 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Anschlussart: Schraube M8
- Leitungsquerschnitt: 2,5 - 95 mm²
- Sammelschienenstärke: 5 / 10 mm
- Schutzart: IP3x
Lieferumfang
- 1x Rittal NH-Sicherungs-Lastschaltleiste Gr. 00
- 3x Befestigungshaken
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 50 mm Höhe: 400 |
| Anschluss von Rundleitern | 2,5 - 95 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9346010 |
| Ausführung | Sicherungslasttrenner |
| Baugröße des Sicherungseinsatzes | NH00 |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 160 |
| Bemessungsdauerstrom Iu | 160 |
| Breite | 50 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7001 / Griff: RAL 7016 |
| Doppelt unterbrechend | Nein |
| EAN-13 | 4028177628755 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungs-Lastschaltleisten |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7001 Griff: RAL 7016 |
| Für Baugröße | 00 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Für Wandlereinbau | Nein |
| Gewicht | 1,294 kg |
| Gewicht (pro VE) | 1.26 |
| Höhe | 400 |
| Katalogseite in HB 36 | 335 |
| Leitungsabgang | oben/unten |
| Lieferumfang (Variantenebene) | 3 Befestigungshaken |
| Material (Produktebene) | Glasfaserverstärktes Polyamid / Brandverhalten gemäß UL 94-V0 / Kontaktbahnen: versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom | 160 |
| NH-Baugröße | 00 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 2,5 - 95 |
| Querschnitt Rundleiter max | 95 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenmittenabstand 100 mm | Nein |
| Schienenmittenabstand 185 mm | Nein |
| Schienenmittenabstand 40 mm | Nein |
| Schienenmittenabstand 50 mm | Nein |
| Schienenmittenabstand 60 mm | Ja |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Sicherungs-Lastschaltleisten |
| WEEE-Nr. | 11161726 |
