Beschreibung

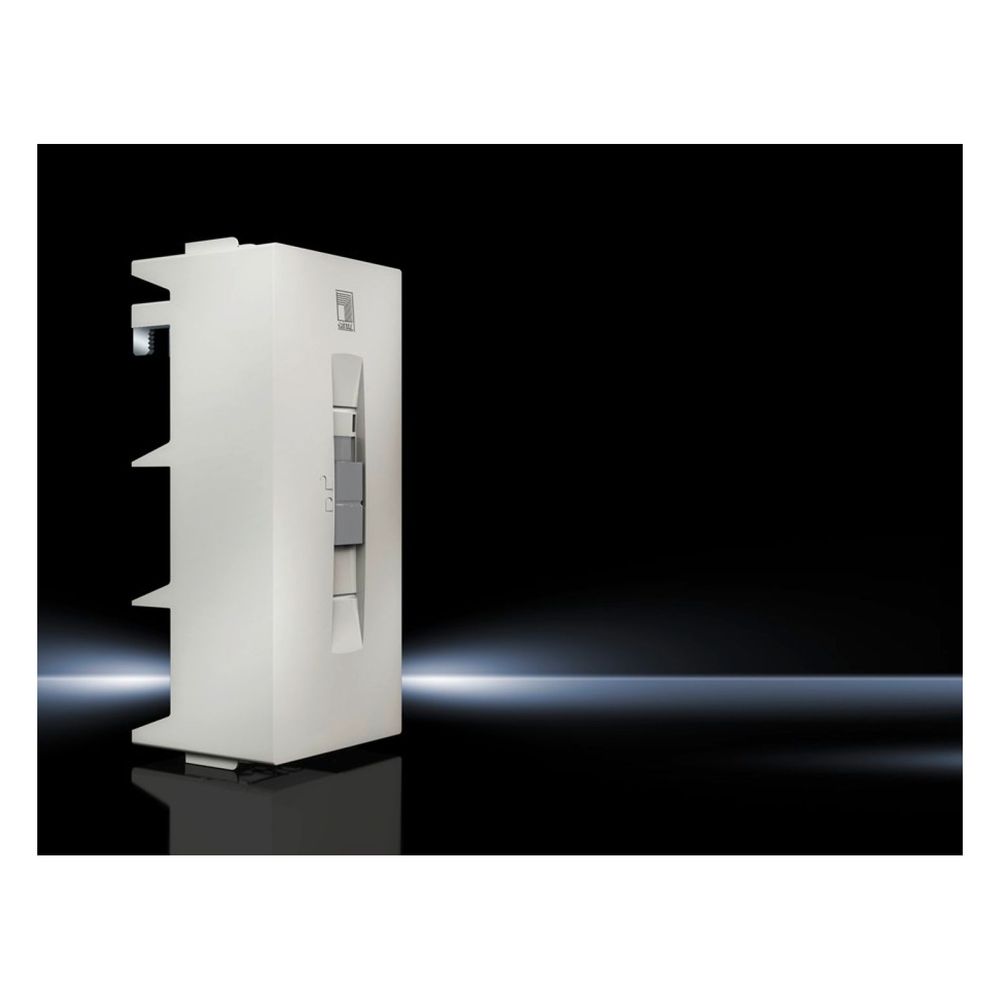

Rittal Anschlussadapter RiLine 9342.250, 250A 3-polig, 90x210mm, ABS/Polyamid, RAL 7035
Der 3-polige Anschlussadapter aus der RiLine-Serie von Rittal ermöglicht eine effiziente Stromzuführung für Sammelschienensysteme mit einem Mittenabstand von 60 mm. Das Bauteil ist für einen Bemessungsstrom von bis zu 250 A ausgelegt und bietet flexible Anschlussmöglichkeiten für Rundleiter sowie lamellierte Kupferschienen. Durch den variablen Leitungsabgang nach oben oder unten lässt sich der Adapter in unterschiedliche Schaltanlagenkonfigurationen integrieren.
Vielseitige Anschlusstechnik
Der Adapter ist für den Einsatz mit Rundleitern in einem Querschnittsbereich von 35 bis 120 mm² konzipiert, wobei sowohl feindrähtige Leiter mit Aderendhülse als auch mehrdrähtige Leiter verwendet werden können. Für die Anbindung von lamellierten Kupferschienen steht ein Klemmraum von 18,5 x 15,5 mm zur Verfügung. Die Konstruktion aus Polyamid und ABS erfüllt die Anforderungen der Brandverhaltensklasse UL 94-V0.
Kompatibilität und Montage
Das System ist für Sammelschienen mit einer Stärke von 5 mm bis 10 mm optimiert. Die Montage erfolgt direkt auf dem Schienensystem, wobei die kompakte Bauweise mit einer Breite von 90 mm eine platzsparende Installation unterstützt. Bei Anwendungen nach UL-Standard sind die spezifischen Vorgaben zur Bemessungsbetriebsspannung und die geltenden SCCR-Werte zu beachten, da diese von den Standard-IEC-Anwendungen abweichen können.
Dieser Anschlussadapter überzeugt durch seine Flexibilität bei der Leiteranbindung und die einfache Integration in das RiLine-System. Mit einer Bemessungsbetriebsspannung von 690 V und einer Strombelastbarkeit von 250 A stellt er eine leistungsfähige Komponente für die professionelle Energieverteilung dar. Die robuste Materialwahl und die präzise Auslegung für gängige Schienenstärken sorgen für eine zuverlässige Betriebssicherheit in anspruchsvollen Schaltanlagen.
Technische Daten
- Bemessungsstrom max.: 250 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Anschlussquerschnitt Rundleiter: 35 - 120 mm²
- Klemmraum lamellierte Kupferschienen: 18,5 x 15,5 mm
- Breite: 90 mm
- Höhe: 210 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 90 mm Höhe: 210 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 35 - 120 |
| Anschluss von Rundleitern, mehrdrähtig | 35 - 120 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342250 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 250 |
| Breite | 90 |
| Breite des Adapters | 90 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503632 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 50 kA - 600 V, Fuse Class K5 max. 250 A, JDDZ/7 / 50 kA - 600 V, Combination Motor Controller max. 250 A, NKJH/7 / 65 kA - 480 V, Circuit Breaker max. 250 A, DIVQ/7 / 65 kA - 600 V, Fuse Class J max. 400 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 120 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,818 kg |
| Gewicht (pro VE) | 0.78 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen UL-Approbation nur in Verbindung mit AC-Anwendung gültig Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen / UL-Approbation nur in Verbindung mit AC-Anwendung gültig / Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Höhe | 210 |
| Katalogseite in HB 36 | 305 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 18.5 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 15.5 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 18,5 mm Klemmraum-Höhe: 15,5 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 18,5 x 15,5 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Abdeckung: ABS / Chassis: Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 250 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 120 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 35 |
| Querschnitt Rundleiter mehrdrähtig max | 120 |
| Querschnitt Rundleiter mehrdrähtig min | 35 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 18,5 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| WEEE-Nr. | 11161726 |
