Beschreibung

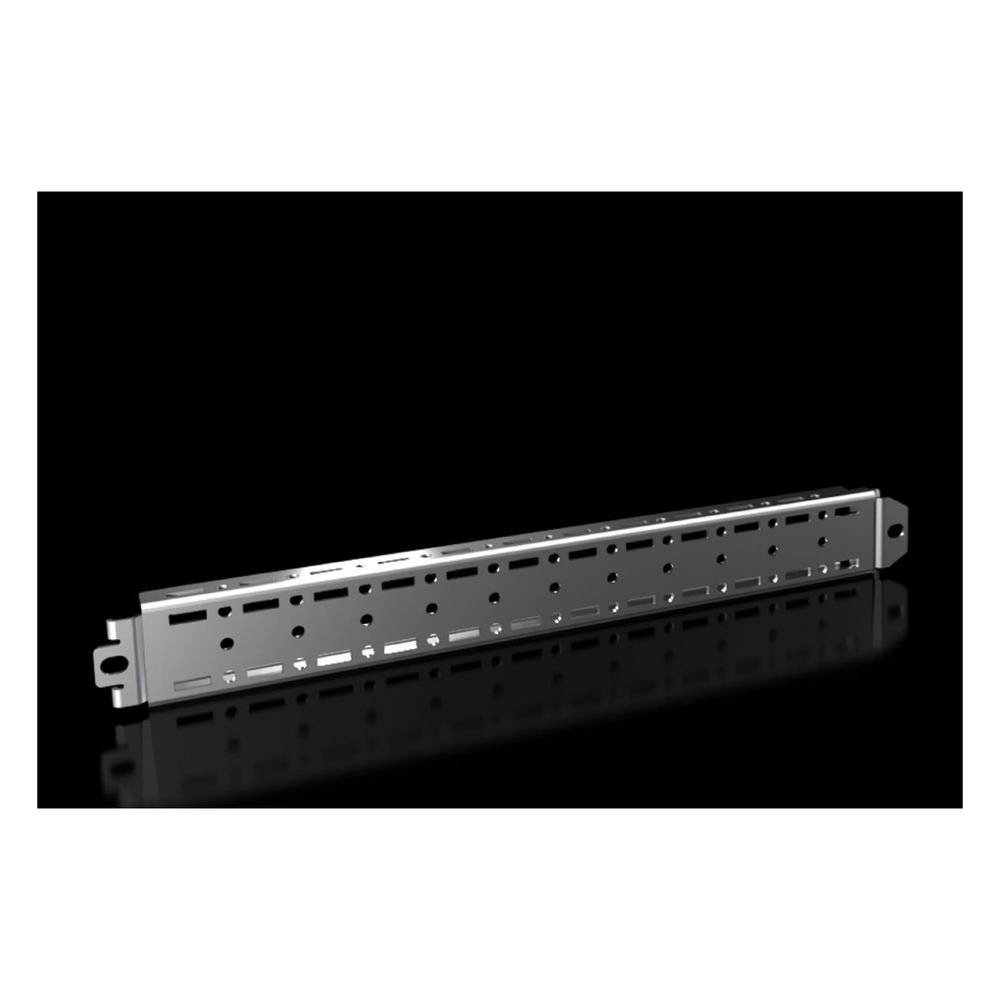

Rittal Montageschiene VX 8617.700, 18x39mm, Stahlblech, Zink, 4 Stück
Diese Montageschiene aus verzinktem Stahlblech ermöglicht einen variablen und individuellen Innenausbau des Schrankgerüsts auf der inneren Montageebene. Sie ist für Gehäuse der Serien VX und VX SE mit einer Breite oder Tiefe von 400 mm konzipiert und unterstützt eine strukturierte Kabelführung durch die rückseitige Vorbereitung zur Aufnahme von Kabelschellen.
Flexibler Innenausbau
Die Schiene lässt sich einfach in die Systemlochung einsetzen, auch wenn die Montageplatte in der hintersten Position montiert ist. Durch die Kompatibilität mit weiteren Chassis bietet sie vielfältige Möglichkeiten zur Anordnung von Komponenten im Schrankinneren. Die robuste Ausführung aus Stahlblech sorgt für eine stabile Befestigung am Schrankprofil.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Höhe: 39 mm
- Breite: 338 mm
- Tiefe: 20,5 mm
- Geeignet für Gehäusebaubreite: 400 mm
- Geeignet für Gehäusebautiefe: 400 mm
- Verpackungseinheit: 4 Stück
Die Montageschiene mit den Maßen 18 x 39 mm ist eine Lösung für den Innenausbau von VX und VX SE Gehäusen. Mit einer Breite von 338 mm und der Vorbereitung für eine Kabelführung unterstützt sie eine übersichtliche Installation. Die Lieferung erfolgt als Set zu 4 Stück inklusive Befestigungsmaterial.
Lieferumfang
- 4x Montageschiene
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617700 |
| Ausführung | Montageschiene |
| Breite | 338 |
| EAN-13 | 4028177921702 |
| Einbaumöglichkeiten | In VX auf der inneren Montagebene am Schrankprofil VX / In VX SE am Schrankprofil in Verbindung mit Adapterschiene VX / Als Einbausatz für Geräteboden |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 400 |
| Geeignet für Gehäusebautiefe | 400 |
| Gewicht | 0,38 kg |
| Gewicht (pro VE) | 1.62 |
| Hinweis | Bei Schränken mit Montageplatte sind 2 Montageschienen bereits im Lieferumfang enthalten. |
| Hinweis allgemein | Bei Schränken mit Montageplatte sind 2 Montageschienen bereits im Lieferumfang enthalten. |
| Höhe | 39 |
| Infotext Keyuser - nur intern | 24.04.2019 (CDietrich) Artikel passt nur bei VX nicht bei TS+SE |
| Katalogseite in HB 36 | 993 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Tiefe | 400 |
| Passend für Gehäusetyp | VX / VX SE |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Breite/Tiefe: 400 |
| PCF-Wert - Carbon footprint value | 6.08 |
| Product Carbon Footprint - PCF | 6,08 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüstes auf der inneren Montageebene. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 20,5 |
| Verpackungseinheit | 4 |
| Vorteile | Auch in Kombination mit anderen Chassis nutzbar / Rückseitig vorbereitet zur Aufnahme von Kabelschellen für eine optimale Kabelführung im Schrank / Einfach in die Systemlochung, auch bei Montageplatte in hinterster Position |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
