Beschreibung

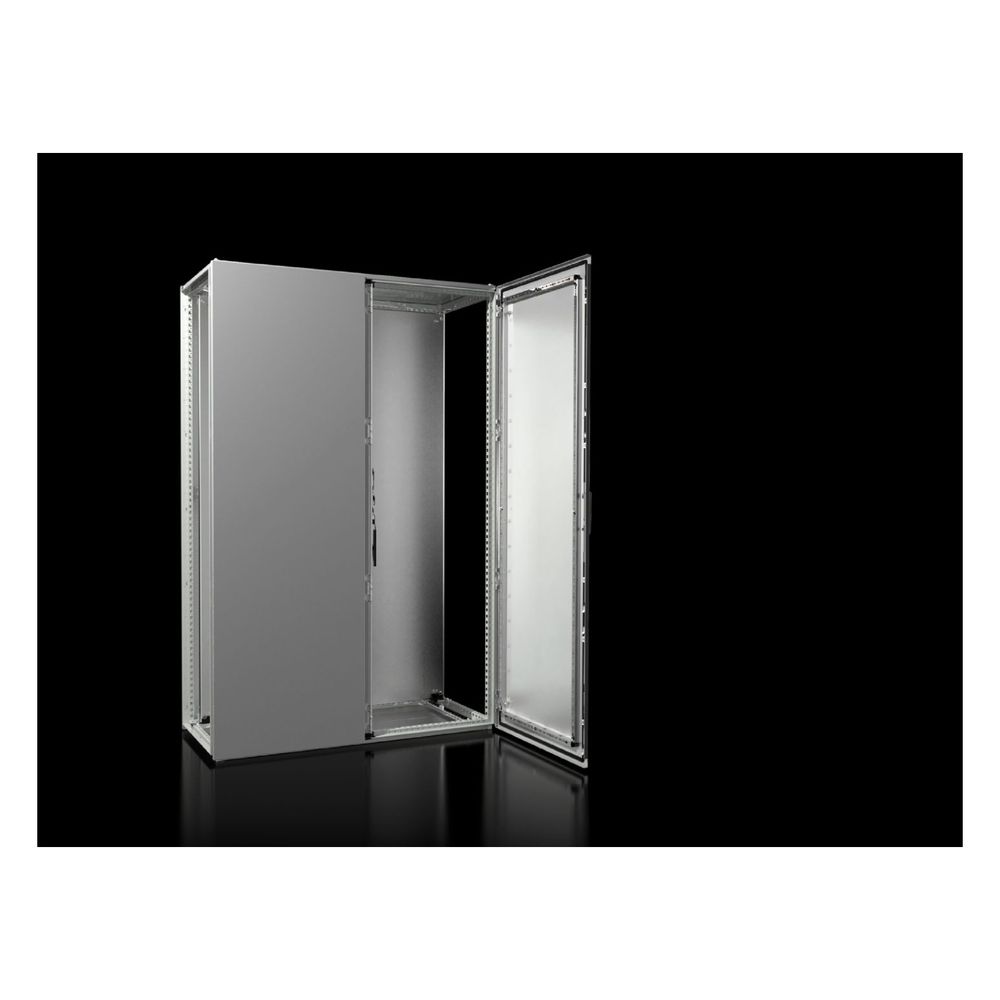

Rittal Anreih-Schranksystem VX 8285.000, 1200x1800x500mm, Stahlblech, RAL 7035
Das Anreih-Schranksystem VX25 von Rittal bietet eine robuste und effiziente Systemplattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer Breite von 1200 mm, einer Höhe von 1800 mm und einer Tiefe von 500 mm ist das aus Stahlblech gefertigte Gehäuse für eine hohe Belastbarkeit von bis zu 15.000 N ausgelegt. Dank der symmetrischen Profilrahmenkonstruktion und der durchgängigen Anreihbarkeit ermöglicht das System eine flexible und platzsparende Konfiguration.
Systemaufbau und Montage
Die Konstruktion basiert auf einem profilierten Hohlprofil mit einem 25-mm-Maßraster, das eine präzise Montage von Komponenten ermöglicht. Die tiefenverstellbare Montageplatte sowie die von innen und außen zugänglichen Montageebenen unterstützen einen effizienten Innenausbau. Die zwei Fronttüren sind mit einem 130-Grad-Öffnungswinkel ausgestattet und verfügen über einen wechselbaren Türanschlag, was die Anpassung an unterschiedliche Einbausituationen erleichtert.
Schutz und Langlebigkeit
Das Gehäuse ist für den industriellen Einsatz optimiert und bietet mit der Schutzart IP55 einen zuverlässigen Schutz gegen Staub und Strahlwasser. Die Oberfläche ist durch eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer strukturierten Pulverbeschichtung in RAL 7035, gegen Korrosion sowie Einflüsse durch Schmierstoffe und Lösungsmittel geschützt. Die hohe Schlagfestigkeit nach IK10 unterstreicht die mechanische Widerstandsfähigkeit des Systems.
Das Schranksystem überzeugt durch seine hohe Stabilität und die durchdachte Systematik, die eine einfache Projektierung und einen schnellen Ausbau ermöglicht. Mit einer Belastbarkeit von 15.000 N, der Schutzart IP55 und der robusten Stahlblechkonstruktion in RAL 7035 stellt es eine zuverlässige Lösung für industrielle Anforderungen dar. Die integrierte Montageplatte und die flexible Anreihbarkeit bieten maximale Freiheit bei der Konfiguration.
Technische Daten
- Breite: 1200 mm
- Höhe: 1800 mm
- Tiefe: 500 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Belastbarkeit: 15.000 N
- Anzahl Türen: 2
Lieferumfang
- 1x Schrankgerüst
- 1x Dachblech
- 1x Rückwand
- 1x Montageplatte
- 1x Bodenbleche
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.099 mm x 1.696 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 1.800 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8285000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813632 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 170,2 kg |
| Gewicht (pro VE) | 170 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 121 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 446.61 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 446,61 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
