Beschreibung

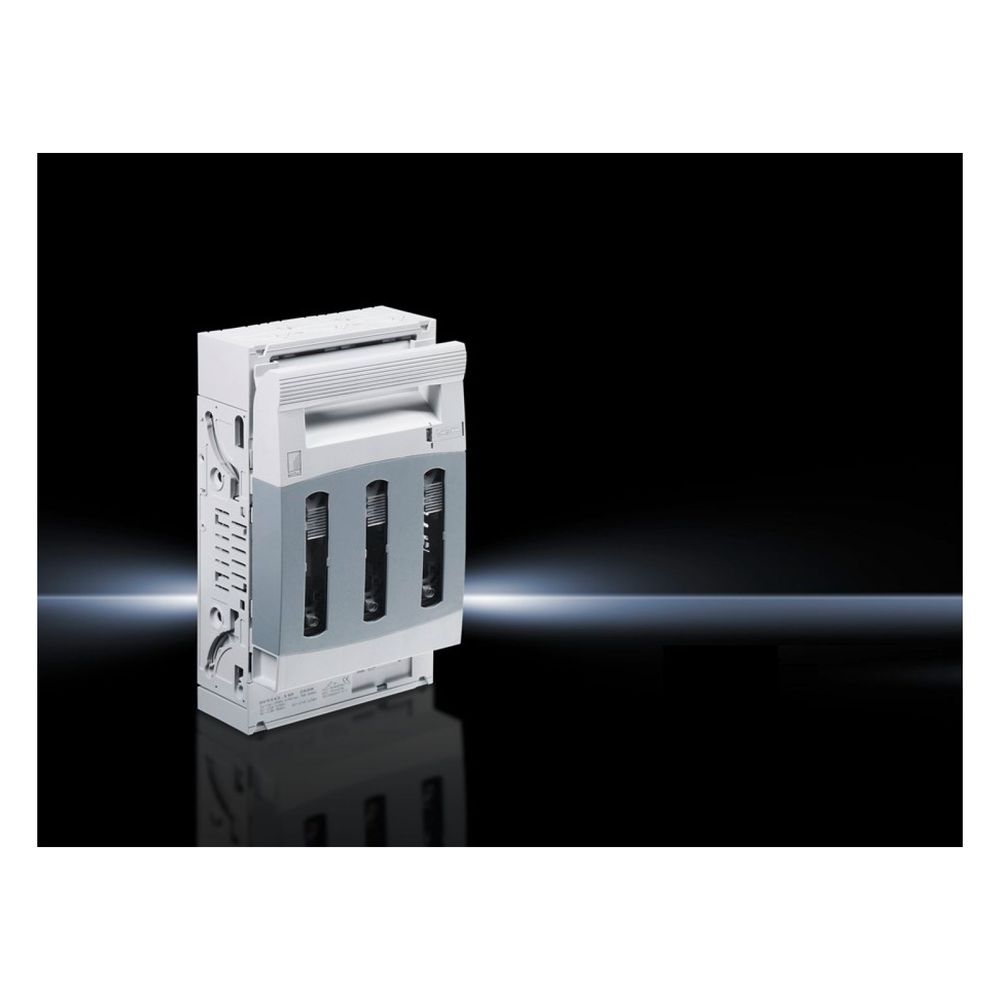

Rittal NH-Sicherungslasttrenner RiLine Gr.1, 250A 690V 3-polig, 298x184mm, Polyamid, RAL 7035/7001
Der NH-Sicherungslasttrenner der Serie RiLine von Rittal ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige Gerät der Baugröße 1 ermöglicht eine sichere Stromverteilung bei einem Bemessungsbetriebsstrom von bis zu 250 A und einer Bemessungsbetriebsspannung von 690 V AC. Der Leitungsabgang ist flexibel wahlweise oben oder unten realisierbar.
Robuste Konstruktion und Anschluss
Das Gehäuse besteht aus Polyamid, während die Kontaktbahnen aus versilbertem Elektrolytkupfer gefertigt sind. Der Anschluss erfolgt über eine M10-Schraubverbindung, die Rundleiter mit einem Querschnitt von 10 bis 150 mm² aufnimmt. Zudem ist die Aufnahme von lamellierten Kupferschienen bis zu einer Größe von 32 x 10 mm möglich. Die Betätigung erfolgt über einen frontseitigen Deckelgriff.
Technische Daten
- Baugröße: 1
- Bemessungsbetriebsstrom: 250 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraube M10
- Sammelschienensystem: 60 mm
- Schutzart frontseitig: IP20
- Leitungsabgang: Oben oder unten
- Abmessungen (B x H): 184 x 298 mm
Dieser Sicherungslasttrenner überzeugt durch seine kompakte Bauweise und die einfache Integration in das RiLine-System. Mit einer Bemessungsstoßspannungsfestigkeit von 8 kV und einem bedingten Bemessungskurzschlussstrom von 80 kA bei 690 V AC bietet das Gerät eine zuverlässige Lösung für Anwendungen in der Energieverteilung. Die Ausführung ist für die Frontbefestigung optimiert und entspricht den Anforderungen gemäß DIN EN 60947-3.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 184 mm Höhe: 298 |
| Anschluss von Rundleitern | 10 - 150 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9343110 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 250 |
| Bemessungsdauerstrom Iu | 250 |
| Breite | 184 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540330 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 1 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 2,32 kg |
| Gewicht (pro VE) | 2.26 |
| Hinweis | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Hinweis allgemein | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Höhe | 298 |
| Katalogseite in HB 36 | 328 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 32 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 10 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 32 mm Klemmraum-Höhe: 10 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 32 x 10 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 250 |
| NH-Baugröße | 1 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 150 |
| Querschnitt Rundleiter max | 150 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
