Beschreibung

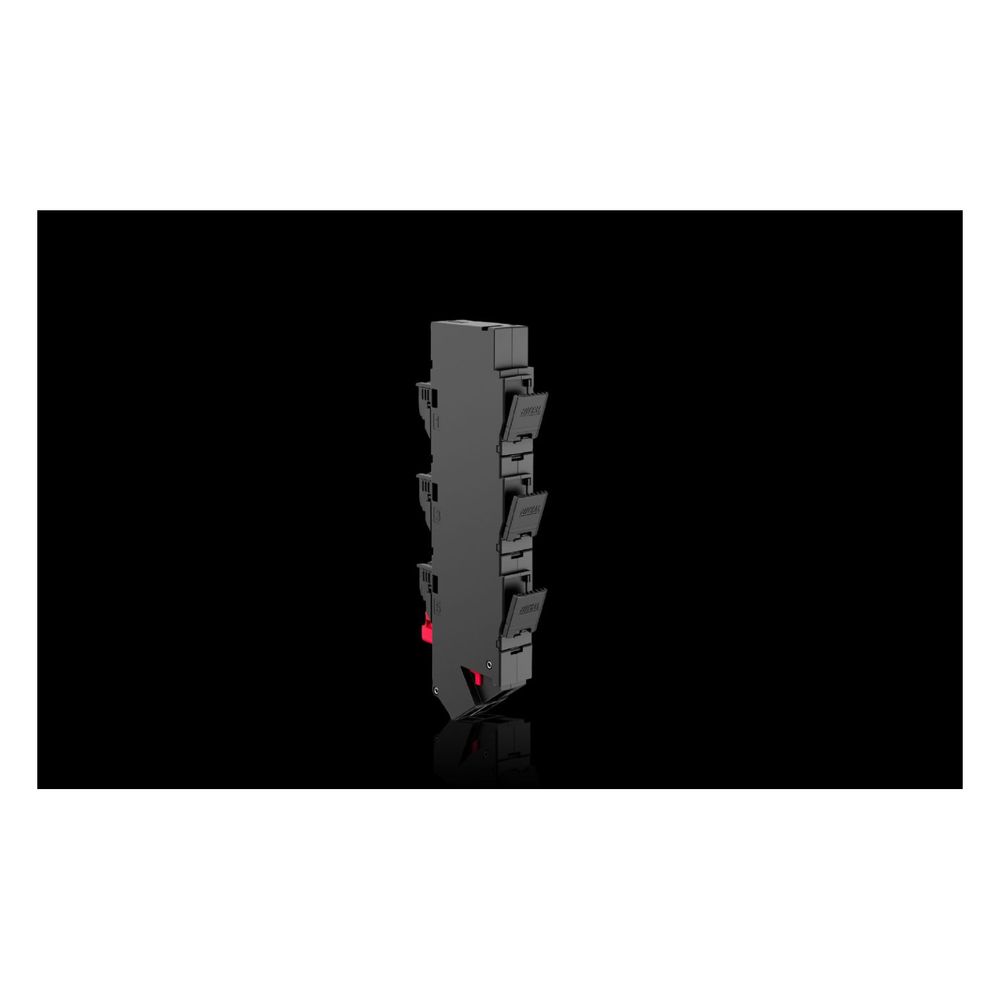

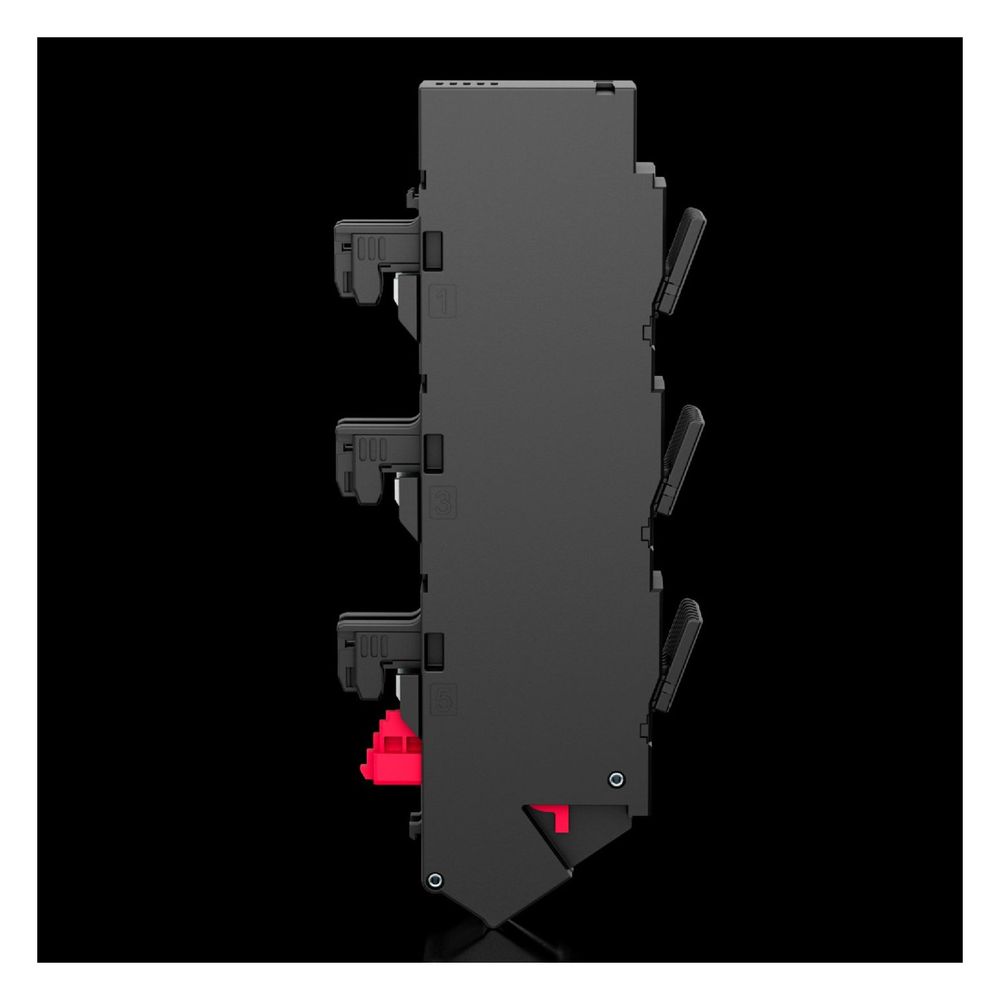

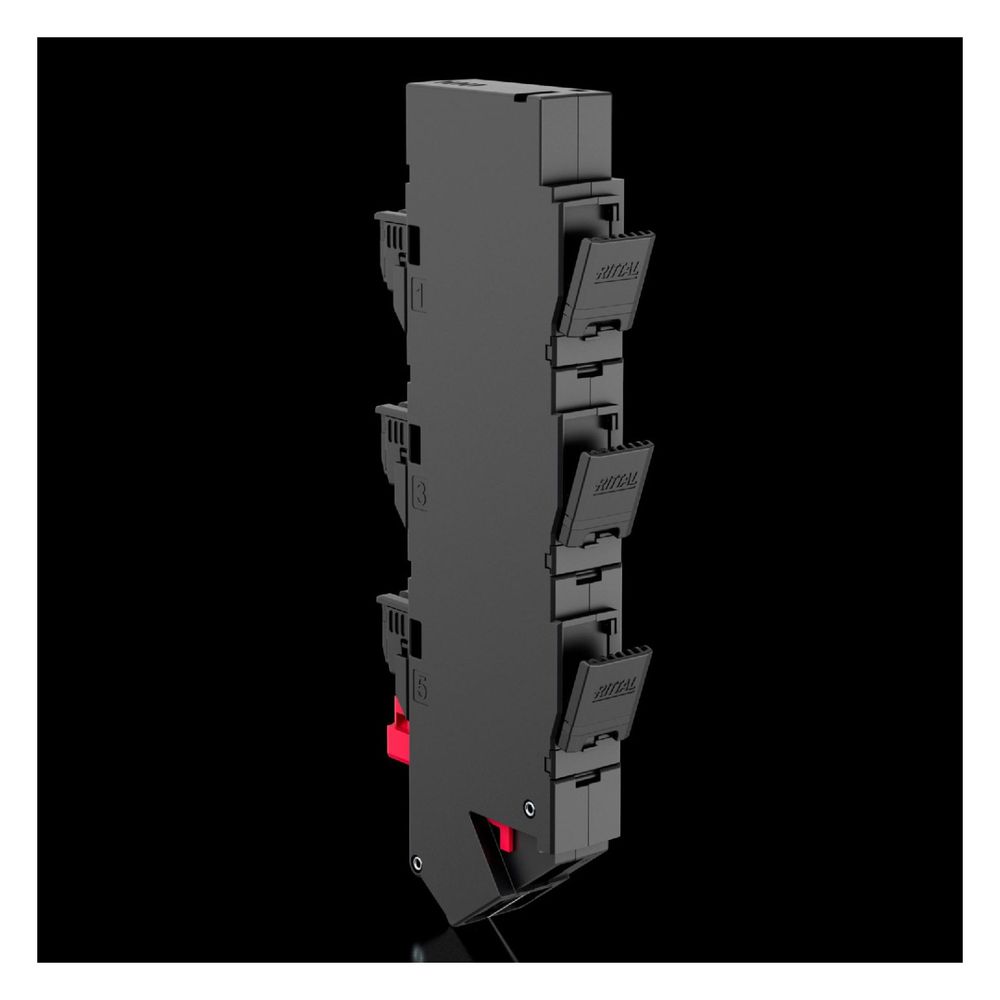

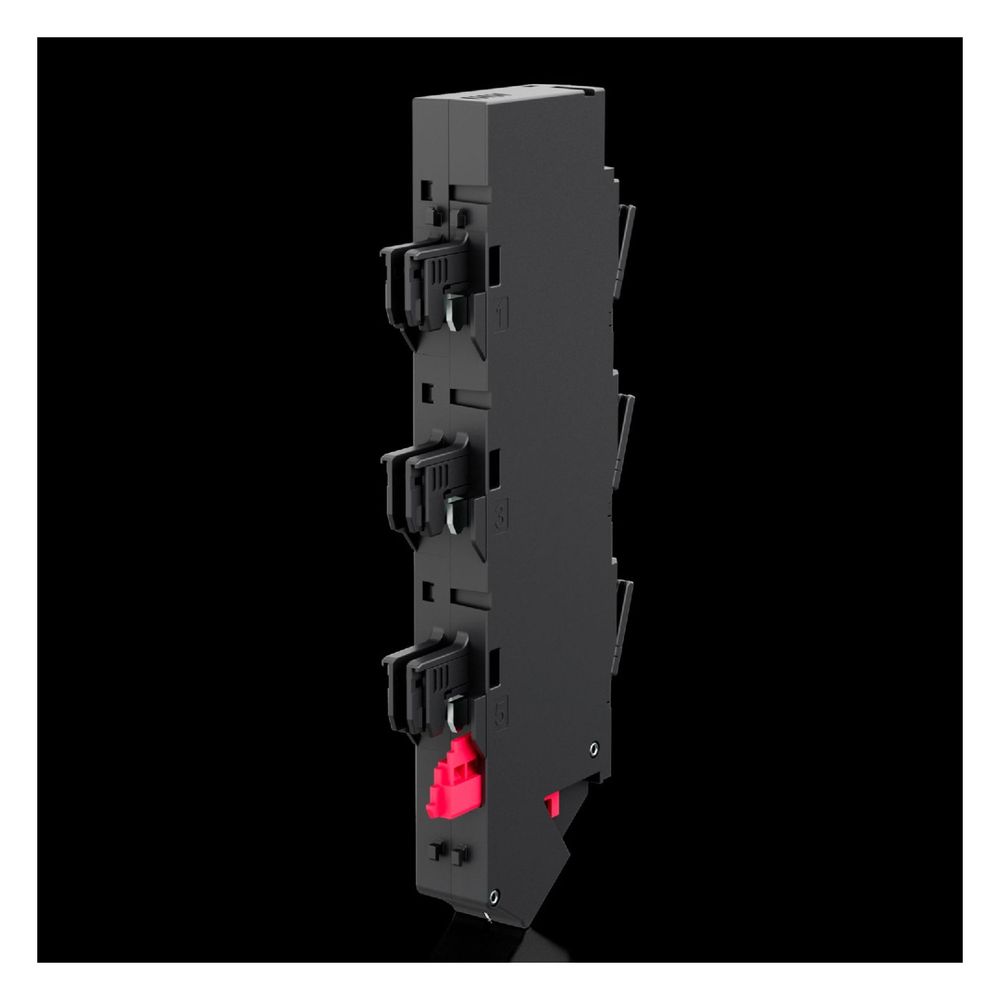

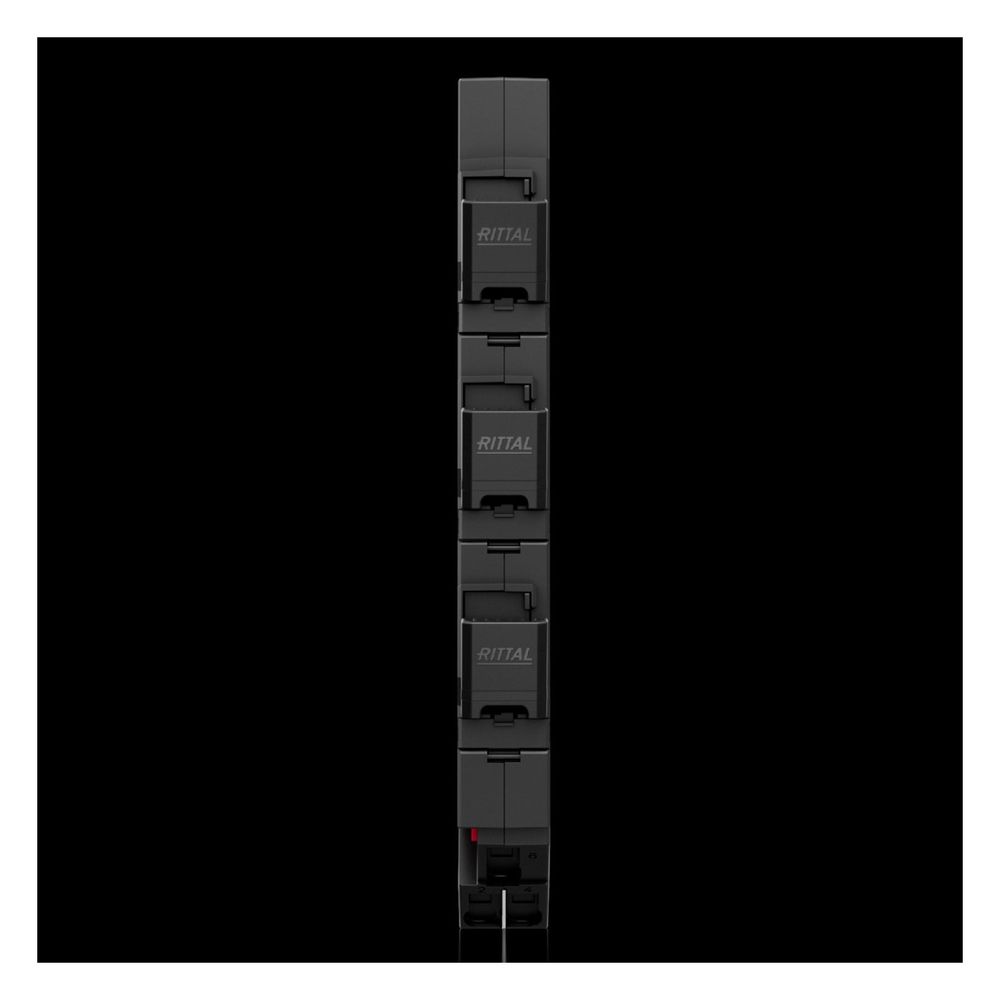

Rittal Reitersicherungselement RiLineX 9360802, 63 A 3-polig D02-E18, Polyamid, RAL 35745/RAL 9005
Das 3-polige Reitersicherungselement aus der RiLineX-Serie von Rittal ermöglicht eine sichere Absicherung von Stromkreisen in Sammelschienensystemen. Die Komponente ist für D02-E18 Sicherungseinsätze ausgelegt und bietet durch den Verzicht auf Schraubkappen einen hohen Berührungsschutz. Dank der werkzeuglosen Aufrastmontage und der automatischen Anpassung an Schienenstärken von 5 mm oder 10 mm ist eine effiziente Installation möglich.
Sichere Kontaktierung und Überwachung
Das System zeichnet sich durch ausschwenkbare Sicherungshalter aus, die im geöffneten Zustand abschließbar und im geschlossenen Zustand plombierbar sind. Eine integrierte optische LED-Sicherungsüberwachung ermöglicht die schnelle Kontrolle des Betriebszustands. Der elektrische Anschluss erfolgt über wartungsfreie Zugfederklemmen, die Leiterquerschnitte bis 16 mm² aufnehmen und eine komfortable Verdrahtung im 45-Grad-Winkel unterstützen.
Technische Daten
- Bemessungsbetriebsstrom: 63 A
- Bemessungsbetriebsspannung: 400 V AC
- Polzahl: 3-polig
- Baugröße: D02
- Anschlussart: Zugfederklemme
- Leiterquerschnitt: 16 mm²
- Schutzart: IP 2XB
- Breite: 26,8 mm
- Höhe: 253,8 mm
- Tiefe: 89,8 mm
Dieses Reitersicherungselement überzeugt durch seine robuste Bauweise aus Polyamid und die hohe Flexibilität bei der Montage auf Sammelschienensystemen der Reihen RiLineX und RiLine60. Mit einer Bemessungsspannung von 400 V AC und einer maximalen Strombelastbarkeit von 63 A eignet sich das System ideal für anspruchsvolle Anwendungen in der Energieverteilung. Die Kombination aus einfacher Handhabung, optischer Statusanzeige und sicherem Berührungsschutz macht es zu einer zuverlässigen Lösung für den Schaltschrankbau.
Lieferumfang
- 4x Reitersicherungselement
- 12x Reduzierstücke für Sicherungen D 01
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 26,8 mm Höhe: 253,8 mm Tiefe: 89,8 |
| Anschluss von Rundleitern | 16 |
| Anschlussart, elektrisch | Zugfederklemme |
| Approbation IEC | Ja |
| Artikelnummer | RITTAL-9360802 |
| Baugröße | D02 |
| Bemessungsbetriebsspannung | 400 V AC |
| Bemessungsbetriebsstrom (max) | 63 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsspannung | 400 |
| Bemessungsstrom max | 63 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 4.613 |
| Breite | 26.8 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4069196001419 |
| Farbe | RAL 35745 RAL 9005 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Gebrauchskategorie | AC-21B (400 V/100 A) |
| Gewicht | 1,615 kg |
| Höhe | 253.8 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | 4 Reitersicherungselemente / 12 Reduzierstücke für Sicherungen D 01 |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94-V0 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Normen | IEC/DIN EN 60 947-3 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PCF-Wert - Carbon footprint value | 9.55 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 9,55 |
| Querschnitt Rundleiter | 16 |
| Querschnitt Rundleiter max | 16 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | D 02-E 18 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 89.8 |
| Verlustleistung (max) | 5.5 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Sichere Kontaktierung der Sicherungseinsätze (ohne Schraubkappen) / Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Optische LED-Sicherungsüberwachung / Spannungsprüfung durch separate Öffnung / Wartungsfreier Zugfederanschluss bis 16 mm² / Vollständiger Berührungsschutz ohne weiteres Zubehör wie Schraubkappen |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Reitersicherungselement |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
