Beschreibung

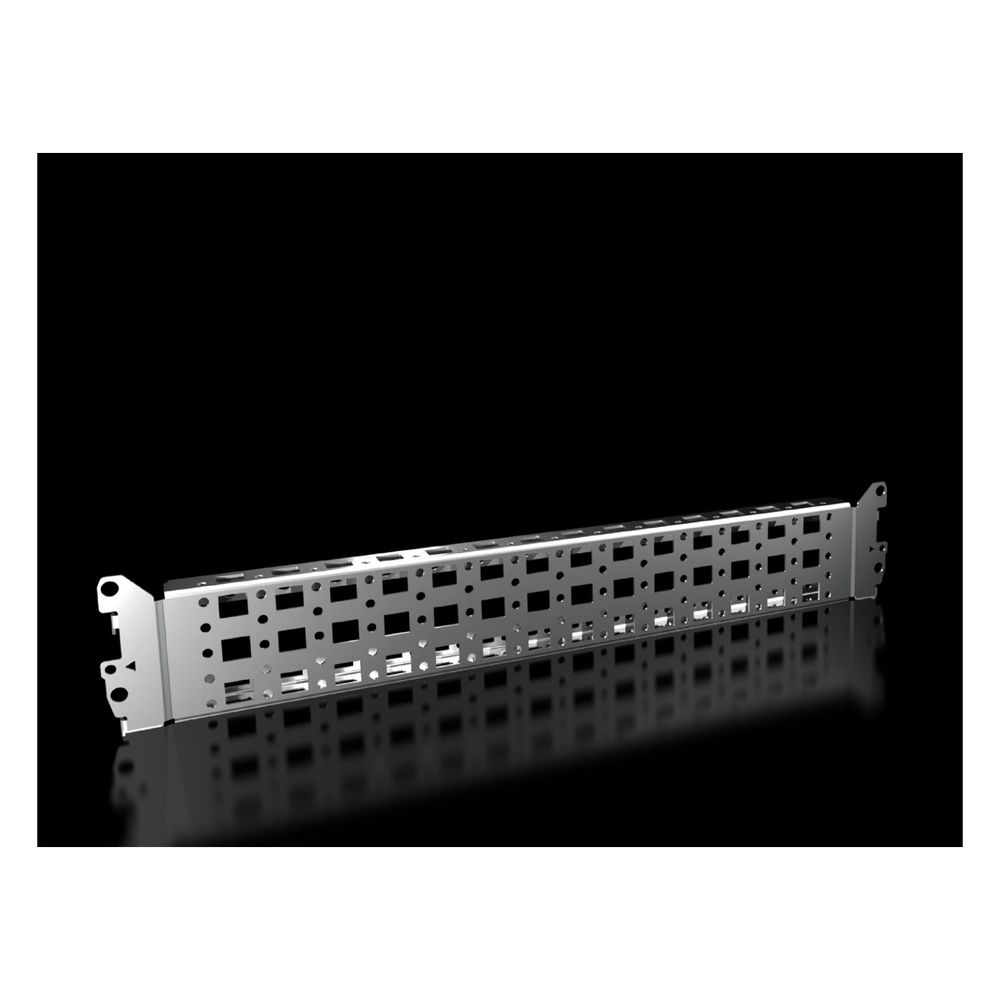

Rittal System-Chassis VX 8617.120, 23x64mm, Stahlblech, Zink, 4 Stück
Das System-Chassis von Rittal ermöglicht einen variablen und individuellen Innenausbau von Schrankgerüsten auf der inneren Montageebene sowie in Kompakt-Schaltschränken. Die Montageschiene aus verzinktem Stahlblech zeichnet sich durch eine hohe Flexibilität bei der Komponentenbefestigung aus und ist für Gehäuse mit einer Breite oder Tiefe von 500 mm ausgelegt.
Vielseitige Montagemöglichkeiten
Die Schiene lässt sich einfach in die vorhandene Systemlochung einhängen und verschrauben. Durch die Systemlochung an allen vier Seiten bietet das Chassis zahlreiche Optionen für die Anordnung von Einbauten. An der Ober- und Unterseite befinden sich zusätzliche Lochungen für Käfigmuttern, die eine direkte Befestigung eigener Komponenten mittels metrischer Schrauben ermöglichen.
Kompatibilität und Einsatzbereiche
Das System-Chassis ist für eine Vielzahl von Gehäusetypen geeignet, darunter VX, VX IT, VX SE sowie AX und AX Kunststoff. Die Montage erfolgt bei den VX-Schranksystemen direkt auf der inneren Montageebene. In Verbindung mit entsprechendem Zubehör lässt sich das Chassis zudem in das Sockel-System VX integrieren.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Höhe: 64 mm
- Tiefe: 18,5 mm
- Breite: 425 mm
- Geeignet für Gehäusebaubreite: 500 mm
- Geeignet für Gehäusebautiefe: 500 mm
Durch die robuste Ausführung aus verzinktem Stahlblech und die durchdachte Systemlochung stellt das System-Chassis eine zuverlässige Basis für den Innenausbau dar. Mit einer Höhe von 64 mm und einer Breite von 425 mm ist es präzise auf Gehäuse mit einem Maß von 500 mm abgestimmt. Die einfache Montage durch Einhängen und Verschrauben beschleunigt den Ausbauprozess und bietet eine stabile Plattform für die Installation verschiedenster Komponenten im Schaltschrank.
Lieferumfang
- 4x System-Chassis
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617120 |
| Ausführung | Montageschiene |
| Breite | 425 |
| EAN-13 | 4028177829121 |
| Einbaumöglichkeiten AX | In Gehäusebreite/-höhe 500 mm, in Verbindung mit der Schiene für Innenausbau AX und Bodenausbauschiene für AX |
| Einbaumöglichkeiten AX Kunststoff | In Gehäusebreite 500 mm, in Verbindung mit dem Universalwinkel |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusebreite/-höhe 500 mm, in Verbindung mit der Bodenausbauschiene |
| Einbaumöglichkeiten CX | In Pultunterteil in Gehäusetiefe 500 |
| Einbaumöglichkeiten VX | In Schranktiefe 500 mm, auf der inneren Montageebene |
| Einbaumöglichkeiten VX SE | In Schranktiefe 500 mm, auf der inneren Montageebene, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite/-tiefe 600 mm bei Montage an den Sockel-Eckstücken |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 500 |
| Geeignet für Gehäusebautiefe | 500 |
| Gewicht | 0,495 kg |
| Gewicht (pro VE) | 1.97 |
| Höhe | 64 |
| Infotext Keyuser - nur intern | 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 991 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX |
| Passend für Breite oder Höhe oder Tiefe | 500 |
| Passend für Gehäusetyp | VX / VX IT / VX SE / AX / AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX IT Gehäusetyp: VX SE Gehäusetyp: AX Gehäusetyp: AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT VX SE AX AX Kunststoff Passend für Breite oder Höhe oder Tiefe: 500 |
| PCF-Wert - Carbon footprint value | 10.8 |
| Product Carbon Footprint - PCF | 10,8 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüsts auf der inneren Montageebene und zum Einbau in Kompakt-Schaltschränke. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 18,5 |
| Verpackungseinheit | 4 |
| Vorteile | Einfach in die Systemlochung einhängen und verschrauben / Systemlochung an allen vier Seiten / Oben und unten mit Lochung für Käfigmutter zur Befestigung eigener Komponenten über metrische Schrauben |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
