Beschreibung

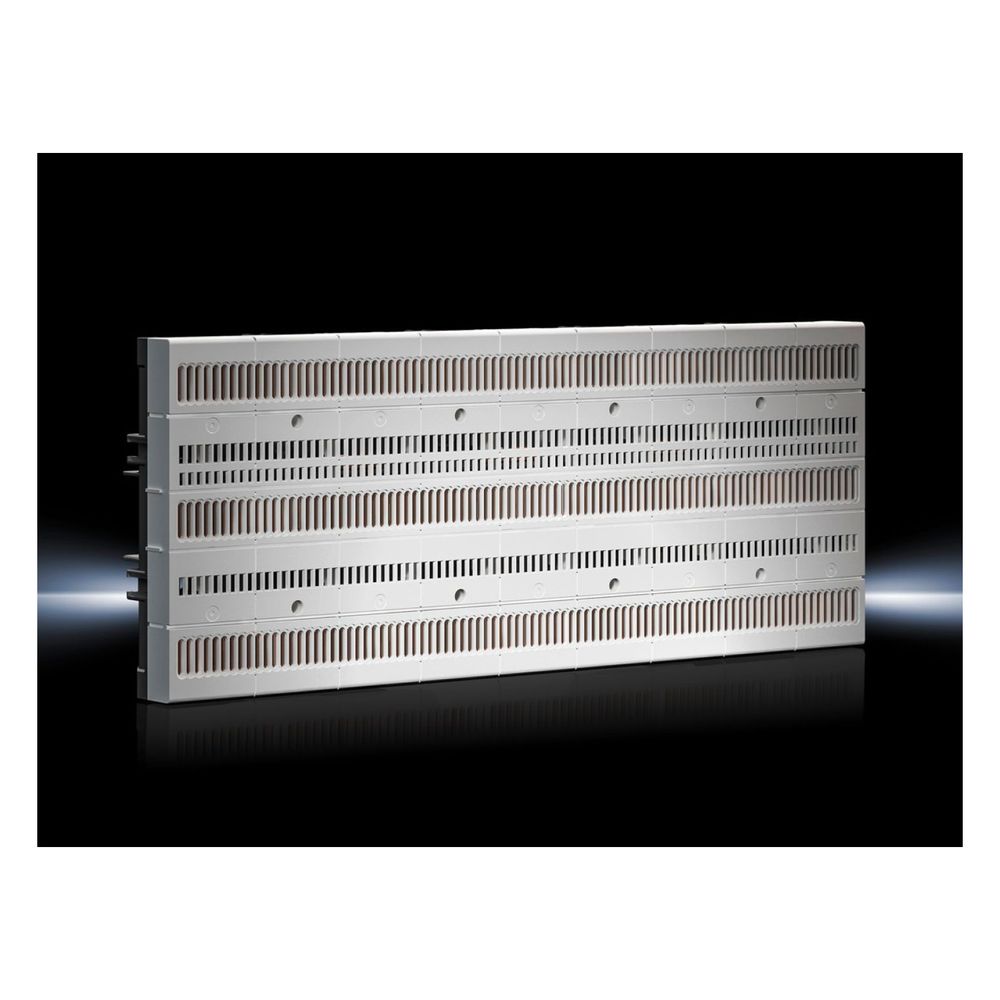

Rittal Sammelschienen-Board RiLine Compact 9635010, 125 A 690 V 3-polig, 405x160x45,1 mm, Polyamid/Polycarbonat/Kupfer, RAL 7035
Das Rittal Board 405mm SV 9635010 aus der Serie RiLine Compact ist ein berührungsgeschütztes Sammelschienen-Board für die sichere Aufnahme und Kontaktierung von Komponenten in Schalt- und Steuerungsanlagen. Durch die direkte Steckmontage auf dem Board wird der Verdrahtungsaufwand reduziert, während vorgeprägte Teilungseinheiten eine präzise Positionierung ermöglichen. Das System ist für den Einsatz auf Montageplatten oder Tragschienen konzipiert und erfüllt die Normen IEC 61 439 sowie UL 508.
Effiziente Stromverteilung und Montage
Die Konstruktion aus Polyamid, Polycarbonat und E-Cu-Komponenten bietet eine robuste Basis für die elektrische Installation. Mit einer Schutzart von IP 2X ist ein grundlegender Berührungsschutz sichergestellt, was die Betriebssicherheit in der Anlage erhöht. Das Board ist für den IEC- und UL-Markt geeignet und unterstützt eine schnelle, zuverlässige Anlagenplanung.
Technische Daten
- Breite: 405 mm
- Höhe: 160 mm
- Tiefe: 45,1 mm
- Bemessungsstrom: 125 A
- Bemessungsbetriebsspannung: 690 V (AC) / 600 V (DC)
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Max. Teilungseinheiten: 9
- Farbe: RAL 7035
- Schutzart: IP 2X
Dieses Sammelschienen-Board optimiert die Stromverteilung in kompakten Schaltanlagen durch hohe Flexibilität und einfache Handhabung. Mit einem Bemessungsstrom von bis zu 125 A und einer Bemessungsbetriebsspannung von 690 V (AC) bietet es eine leistungsfähige Lösung für moderne Steuerungsanwendungen. Die robuste Bauweise und die direkte Steckmontage unterstützen eine effiziente Anlagenplanung und reduzieren den Installationsaufwand nachhaltig.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 405 mm Höhe: 160 mm Tiefe: 45,1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635010 |
| Bemessungsbetriebsspannung | 690 V (AC) / 600 V (DC) |
| Bemessungsbetriebsspannung (max) UL | 600 V (AC) / 600 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom | 100 |
| Bemessungsstrom max | 125 |
| Branchentext - Bulletpoints | RiLine Compact bis 125 A / Mini-PLS bis 250 A / RiLine PLS/Flachkupferschienen bis 800/1600 A / Ri4Power 185 mm-System bis 2100 A / Flachkupferschienen bis 6300 |
| Branchentext - Überschrift | Sammelschienensysteme für individuelle Schalt- und Steuerungsanlagen |
| Breite | 405 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817401 |
| Elektrische Werte UL | 10 kA / 50 kA/Fuse Class J/60A/JDDZ / 65 kA/Leistungsschalter/125A/DIVQ / 100 kA/Leistungsschalter/125 A/DIVQ / 100 kA/Fuse Class J/175A/JDDZ |
| Farbe | RAL 7035 |
| Funktionen | Berührungsgeschütztes Sammelschienen-Board für die sichere Aufnahme und Kontaktierung von Komponenten durch einfache Steckmontage / Im Board vorgeprägte Teilungseinheiten ermöglichen eine sichere und schnelle Positionierung der Komponenten / Reduzierung des Verdrahtungsaufwandes durch direkte Kontaktierung auf dem Board |
| Für Montageplattenaufbau | Ja |
| Für Tragschienenaufbau | Ja |
| Für Wandlereinbau | Nein |
| Gewicht | 1,46 kg |
| Gewicht (pro VE) | 1.377 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Katalogseite in HB 36 | 284 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Material (Produktebene) | Polyamid / Polycarbonat / E-Cu / Brandverhalten gemäß UL 94 |
| Max Teilungseinheiten á 45 mm | 9 |
| Normen | UL 508 / IEC 61 439 |
| Oberflächenschutz | sonstige |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Tiefe | 45.1 |
| Verpackungseinheit | 1 |
| Werkstoff | Kupfer |
| WEEE-Nr. | 11161726 |
