Beschreibung

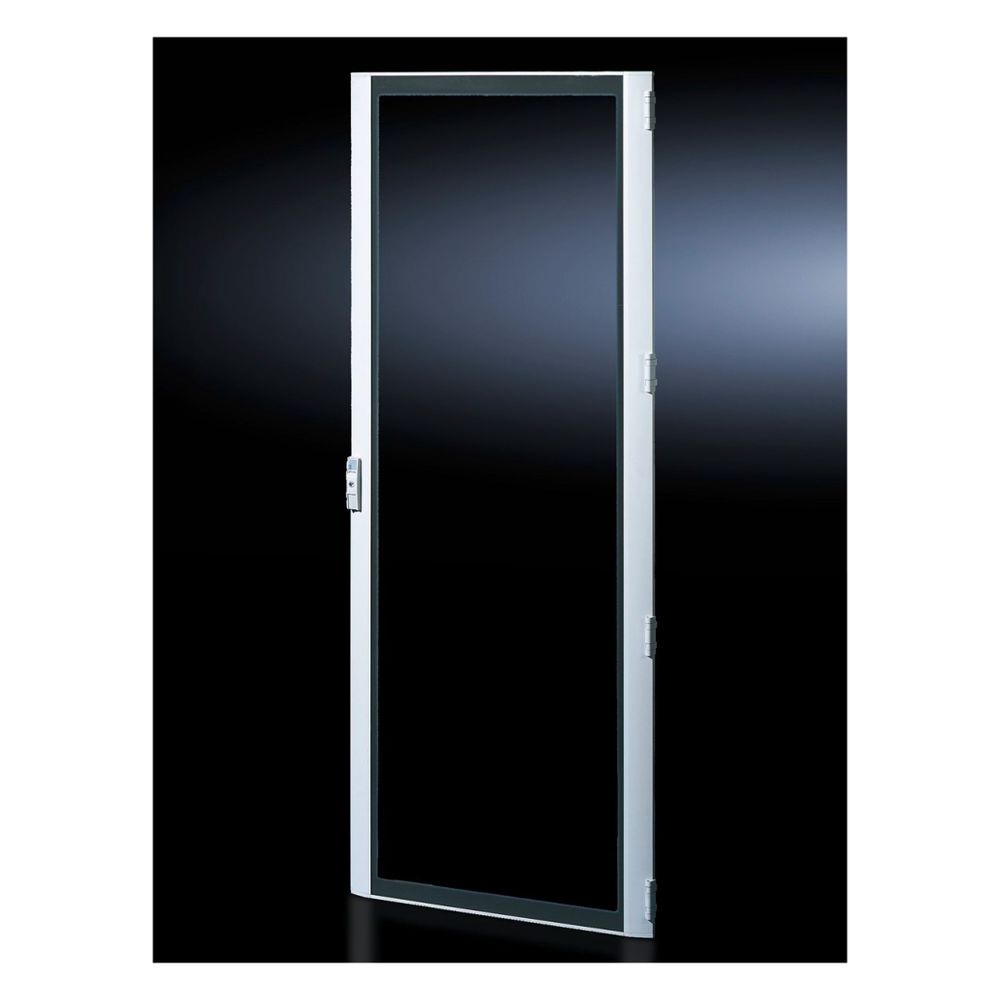

Rittal Sichttür TS 8610685, 600x1800mm, Aluminium, Grau
Diese Sichttür von Rittal dient als robuster Ersatz für eine Standard-Stahlblechtür oder Rückwand bei Gehäusen der Serien TS, TS IT und VX SE. Sie ermöglicht einen direkten Einblick in das Gehäuseinnere und bietet mit der Schutzart IP55 einen zuverlässigen Schutz gegen Staub und Strahlwasser.
Konstruktion und Material
Der Rahmen besteht aus einem stabilen Aluminium-Strangpressprofil mit Eckstücken aus Zink-Druckguss. Die Oberfläche ist in RAL 7035 pulverbeschichtet. Die Sichtscheibe ist aus 3 mm starkem Einscheiben-Sicherheitsglas gefertigt und verfügt über eine innen aufgedruckte Maske in RAL 9005, die für eine klare optische Abgrenzung sorgt.
Montage und Anwendung
Die Tür ist für Gehäuse mit einer Breite von 600 mm und einer Höhe von 1800 mm ausgelegt. Bei einer Montage anstelle der Rückwand sind zusätzliche Verschlussteile erforderlich. Die mitgelieferten 180°-Scharniere ermöglichen einen weiten Öffnungswinkel für einen komfortablen Zugang zu den installierten Komponenten.
Die Kombination aus widerstandsfähigem Aluminium und Sicherheitsglas bietet eine ideale Lösung für die visuelle Kontrolle technischer Einbauten bei gleichzeitigem Schutz vor äußeren Einflüssen. Mit einer Sichtfenstergröße von 460 x 1640 mm bleibt der Blick auf die internen Komponenten stets frei, während die Schutzart IP55 die Sicherheit der verbauten Technik sicherstellt.
Technische Daten
- Breite: 600 mm
- Höhe: 1800 mm
- Sichtfensterbreite: 460 mm
- Sichtfensterhöhe: 1640 mm
- Schutzart: IP55
- Material Rahmen: Aluminium
- Material Sichtscheibe: Einscheiben-Sicherheitsglas
- Oberfläche: Pulverbeschichtet
- Gewicht: 13.4 kg
Lieferumfang
- 1x Sichttür
- 1x Stangenverschluss mit Doppelbart-Einsatz
- 4x 180°-Scharniere
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8610685 |
| Ausführung | sonstige |
| Ausführung als Sichttür | Nein |
| Ausführung als Tür für Trennschalterverriegelung | Nein |
| Ausführung der Oberfläche | pulverbeschichtet |
| Breite | 600 |
| Breite Sichtfenster | 460 |
| Color (Product level) | Rahmen: RAL 7035 / Eckstücke: RAL 7035 / Sichtscheibe (innen aufgedruckte Maske): RAL 9005 |
| EAN-13 | 4028177693821 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Türvarianten |
| Farbe | grau |
| Gewicht | 13,4 kg |
| Gewicht (pro VE) | 13.4 |
| Höhe Sichtfenster | 1640 |
| Katalogseite in HB 36 | 918 |
| Lieferumfang (Produktebene) | Sichttürrahmen mit Sicherheitsglas / Stangenverschluss mit Doppelbart-Einsatz / 180°-Scharniere (4 Stück) |
| Material (Produktebene) | Rahmen: Aluminium-Strangpressprofil / Eckstücke: Zink-Druckguss / Sichtscheibe: Einscheiben-Sicherheitsglas, 3 |
| Montagehinweis | Bei Montage anstelle der Rückwand werden die Verschlussteile benötigt |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Produktebene) | Pulverbeschichtet |
| Passend für Breite | 600 |
| Passend für Gehäusetyp | TS / TS IT / VX SE |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: TS: = 600 mm: = 1.800 mm Gehäusetyp: TS IT Gehäusetyp: VX SE |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: TS TS IT VX SE Breite: = 600 mm Höhe: = 1.800 |
| Passend für Höhe | 1800 |
| Produktbeschreibung (Description Temporary) | Anstelle einer Stahlblechtür oder Rückwand. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Sichtscheibe | Sichtfensterbreite: 460 mm Sichtfensterhöhe: 1.640 |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Verpackungseinheit | 1 |
| Werkstoff | Aluminium |
| WEEE-Nr. | 11161726 |
