Beschreibung

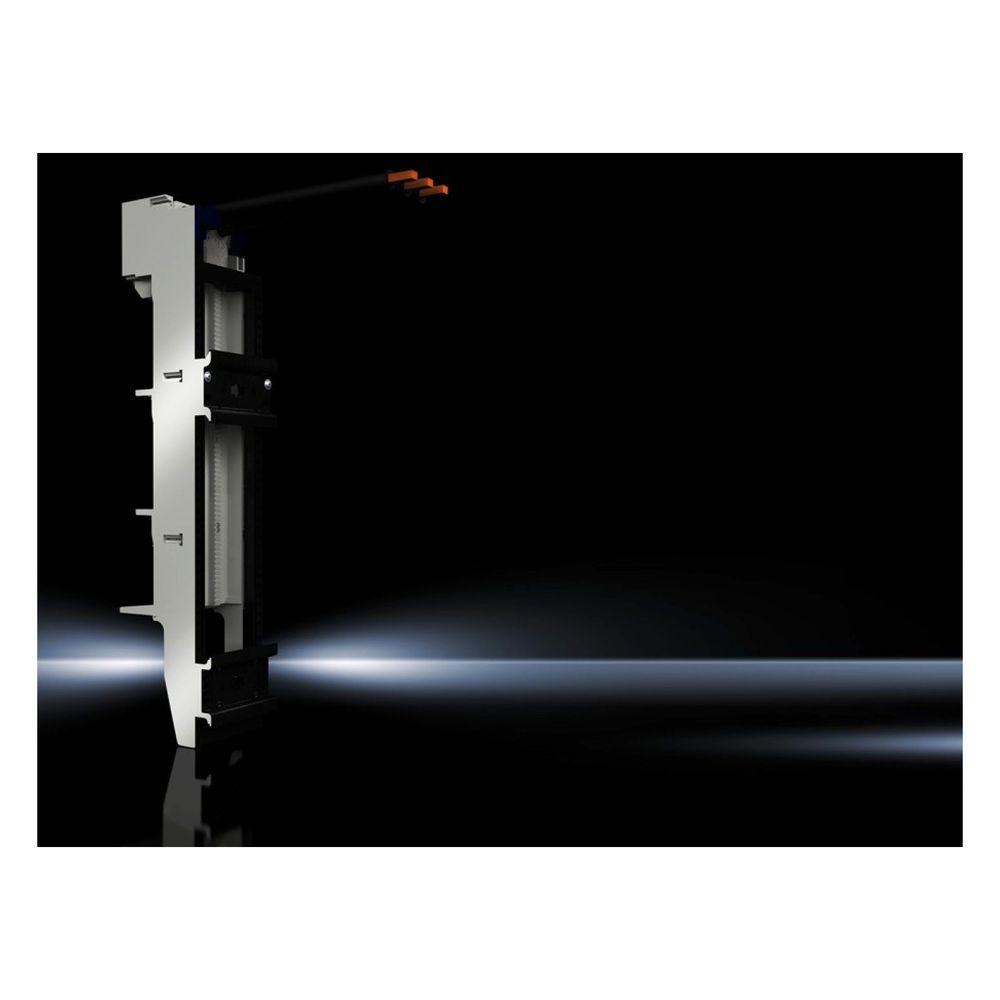

Rittal OM-Adapter RiLine 9340430, 65A, 55x208mm, 3-polig, AWG 6, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der RiLine-Serie ermöglicht die sichere Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 65 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt und verfügt über vorkonfektionierte Anschlussleitungen im Querschnitt AWG 6.
Robuste Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Ausführung umfasst einen Tragrahmen sowie eine Tragschiene vom Typ TS 55E, was eine stabile Basis für die zu installierenden Komponenten bietet. Mit einer Breite von 55 mm und einer Höhe von 208 mm ist das System kompakt gestaltet und für Stromschienen mit einer Dicke von 5 mm bis 10 mm geeignet. Die Anschlussleitungen weisen eine Länge von 130 mm auf.
Technische Daten
- Bemessungsstrom max.: 65 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Anschlussleitungsquerschnitt: AWG 6
- Anschlussleitungslänge: 130 mm
- Abmessungen (B x H): 55 mm x 208 mm
- Stromschienendicke: 5 - 10 mm
- Material: Polyamid (UL 94-V0)
- Tragschienen-Typ: 1 x TS 55E
Der Rittal OM-Adapter unterstützt eine effiziente Installation in Schaltanlagen. Durch die Auslegung auf 60 mm Schienensysteme fügt sich der Adapter nahtlos in die RiLine-Infrastruktur ein und bietet eine zuverlässige Lösung für die Stromverteilung bei industriellen Anwendungen. Die Kombination aus dem stabilen Gehäuse in RAL 7035 und der flexiblen Anschlussmöglichkeit über die 130 mm langen Leitungen sorgt für eine praxisgerechte Anwendung.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340430 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 65 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502543 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 30 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 / 65 kA - 600 V, Fuse Class J max. 60 A, JDDZ/7 / 65 kA - 480 V, Manual Motor Controller max. 63 A, NLRV/7 / 65 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,384 kg |
| Gewicht (pro VE) | 0.38 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 309 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 65 |
| Passend für Hersteller (Typ) | 55 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 5 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 55 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 55E |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
