Beschreibung

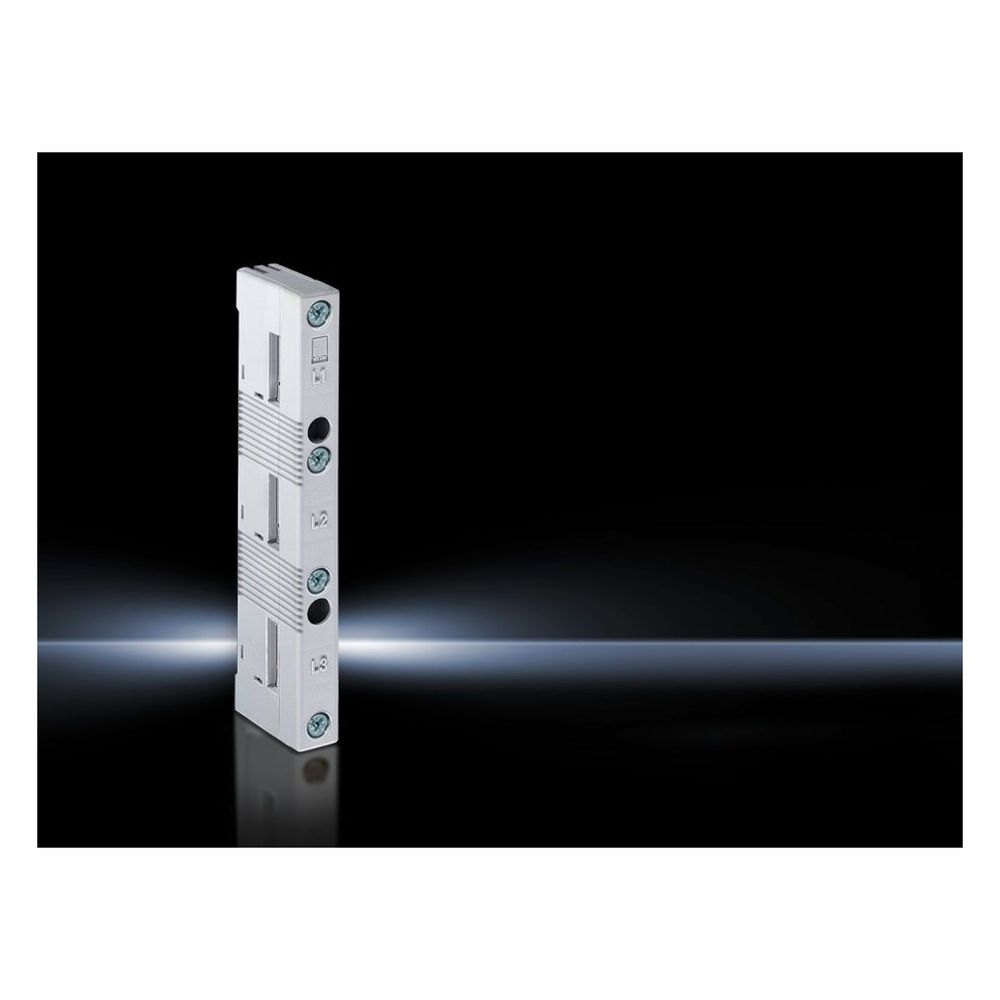

Rittal Sammelschienenhalter RiLine 3-polig, 60mm, 12x5-30x10mm, Polyamid, RAL 7035, 4 Stück
Der 3-polige Sammelschienenhalter aus der Serie RiLine von Rittal ist für den Einsatz in UL-zertifizierten Stromverteilungssystemen konzipiert. Er ermöglicht die sichere Befestigung von Flachkupferschienen mit einem Schienenmittenabstand von 60 mm und ist für Anwendungen bis 800 A ausgelegt. Das Gehäuse besteht aus robustem, glasfaserverstärktem Polyamid mit einem Brandverhalten gemäß UL 94-V0.
Konstruktion und Anwendung
Der Halter ist für eine Innenbefestigung vorgesehen und unterstützt Sammelschienenabmessungen von 12 x 5 mm bis 30 x 10 mm. Die Bemessungsbetriebsspannung beträgt 1000 V AC beziehungsweise 1500 V DC. Für die Verwendung in UL-konformen Applikationen ist der Einsatz einer Bodenwanne zwingend erforderlich.
Technische Daten
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Sammelschienenabmessungen: 12 x 5 mm bis 30 x 10 mm
- Bemessungsbetriebsspannung: 1000 V AC / 1500 V DC
- Material: Polyamid (glasfaserverstärkt)
- Brandverhalten: UL 94-V0
- Farbe: RAL 7035
- Baubreite: 20 mm
- Länge: 190 mm
Dieses Systembauteil bietet eine hohe mechanische Stabilität für anspruchsvolle Stromverteilungen. Durch die Auslegung auf 60 mm Schienenmittenabstand und die Eignung für Ströme bis 800 A eignet sich der Halter für den Aufbau kompakter und sicherer Schaltanlagen. Die hochwertige Materialwahl ermöglicht eine Dauerbetriebstemperatur von bis zu 130 °C, was die Langlebigkeit in industriellen Umgebungen unterstützt.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340050 |
| Ausführung | UL-zertifiziert |
| Ausführung (Variantenebene) | UL-zertifiziert |
| Bemessungsbetriebsspannung | 1000 V, 3~ / 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177525573 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 14 kA - 600 V, Halterabstand 500 mm, Sammelschienen 12 x 5/10 mm / 22 kA - 600 V, Halterabstand 500 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 25 kA - 600 V, Halterabstand 250 mm, Sammelschienen 12 x 5/10 mm / 25 kA - 600 V, Halterabstand 500 mm, Sammelschienen 30 x 5/10 mm / 30 kA - 600 V, Halterabstand 250 mm, Sammelschienen 15 x 5 - 25 x 10 mm / 50 kA - 600 V, Halterabstand 350 mm, Sammelschienen 30 x 5/10 mm, Fuse Class L max. 800 A, JDDZ/7 / 54 kA - 600 V, Halterabstand 500 mm, Sammelschienen 30 x 5/10 mm, Circuit Breaker max. 600 A, DIVQ/7 / 65 kA - 480 V, Halterabstand 250 mm, Sammelschienen 30 x 5/10 mm, Circuit Breaker max. 600 A, DIVQ/7 / 73 kA - 600 V, Halterabstand 250 mm, Sammelschienen 30 x 5/10 mm, Fuse Class L max. 800 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 7035 |
| Für Sammelschienen mm | 12 x 5 - 30 x 10 |
| Gewicht | 0,18 kg |
| Gewicht (pro VE) | 0.696 |
| Hinweis | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich |
| Hinweis auf Variantenebene | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich |
| Katalogseite in HB 36 | 300 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Mit Außenbefestigung | Nein |
| Mit Innenbefestigung | Ja |
| N/PE-Halter | Nein |
| Passend für Artikel-Nr | 3580000 / 3581000 / 3582000 / 3583000 / 3584000 / 3580100 / 3581100 / 3585005 / 3586005 |
| PEN/N/PE-Halter | Nein |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenmittenabstand | 60 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Flachkupferschienensysteme |
| WEEE-Nr. | 11161726 |
