Beschreibung

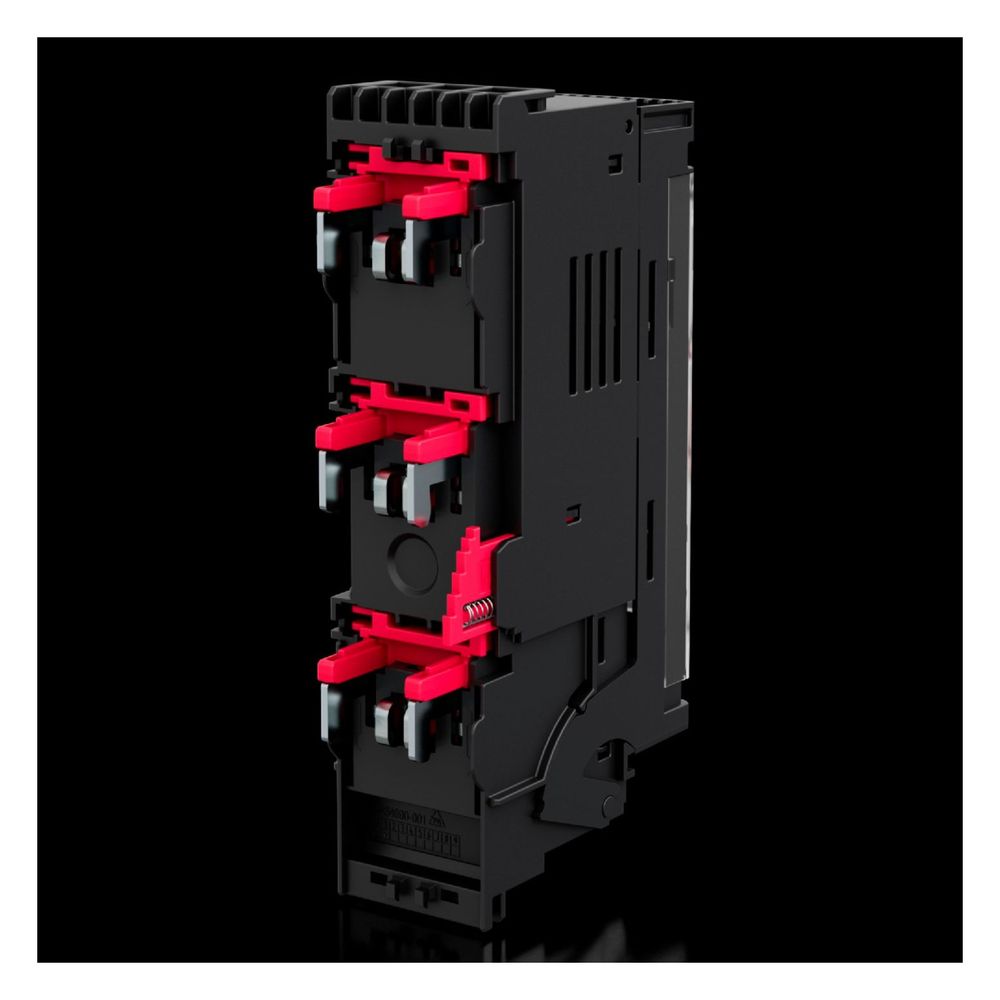

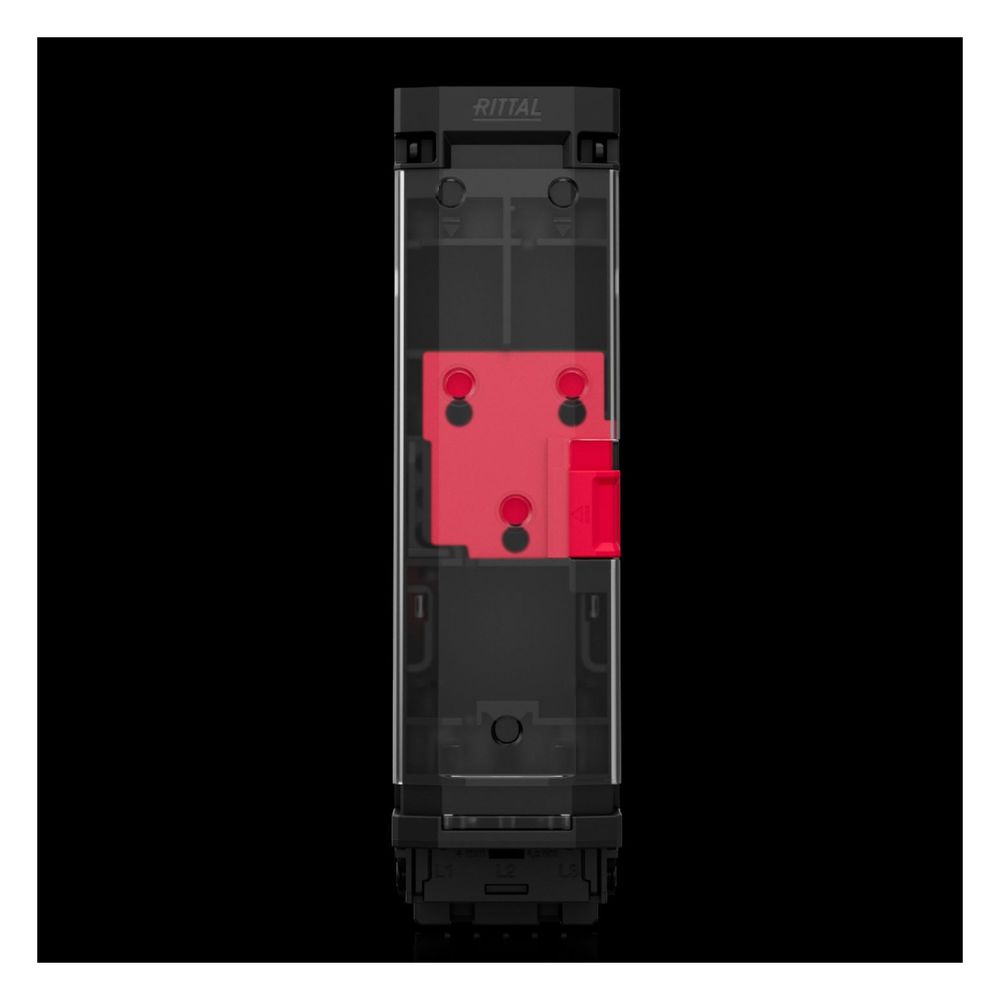

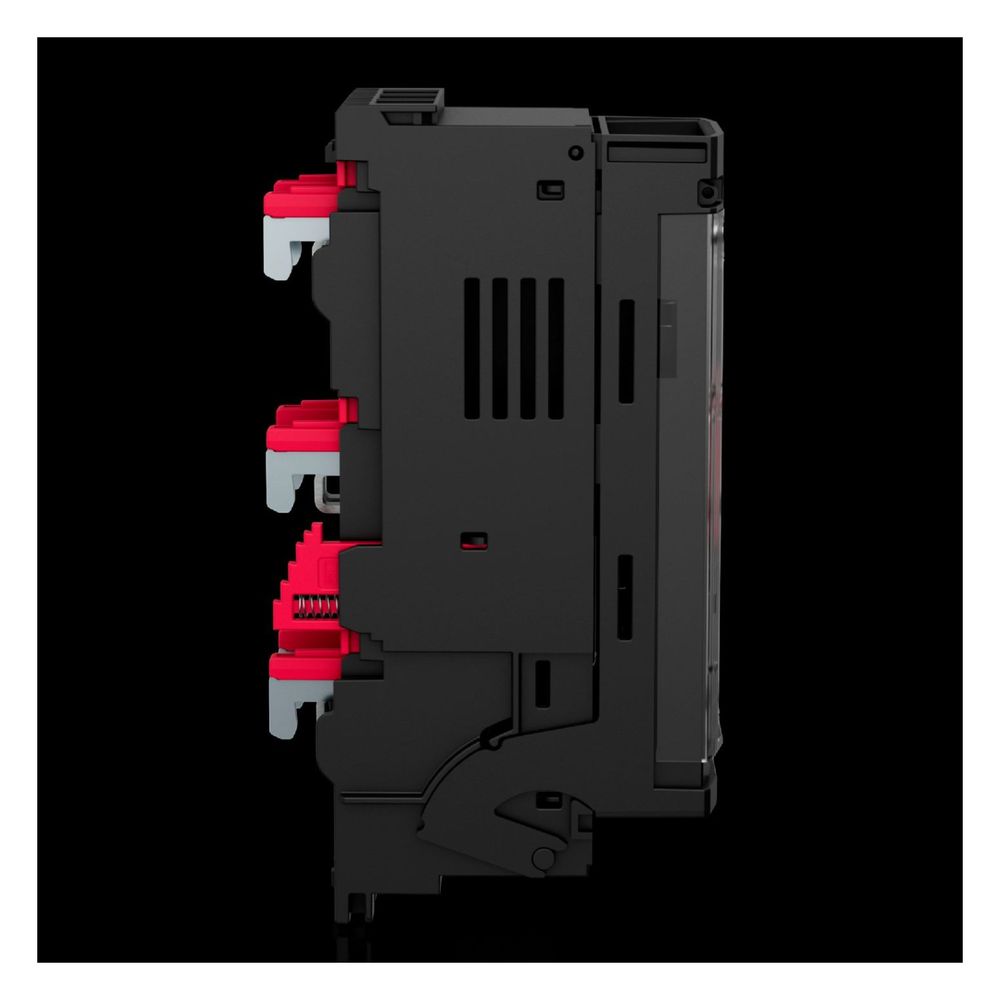

Rittal NH-Sicherungslasttrenner RiLineX 9362422, 125A, 3-polig, 53x212x103mm, Polyamid, RAL 9005/RAL 35745
Der 3-polige NH-Sicherungslasttrenner der Größe 000 von Rittal ist für den Einsatz auf 60 mm Sammelschienensystemen konzipiert. Mit einem Bemessungsstrom von bis zu 125 A und einer Bemessungsbetriebsspannung von 690 V AC ermöglicht das Gerät eine effiziente Absicherung in der Energieverteilung. Die Montage erfolgt direkt auf dem Schienensystem, wobei eine werkzeuglose Anpassung an unterschiedliche Schienenstärken möglich ist.
Funktionalität und Sicherheit

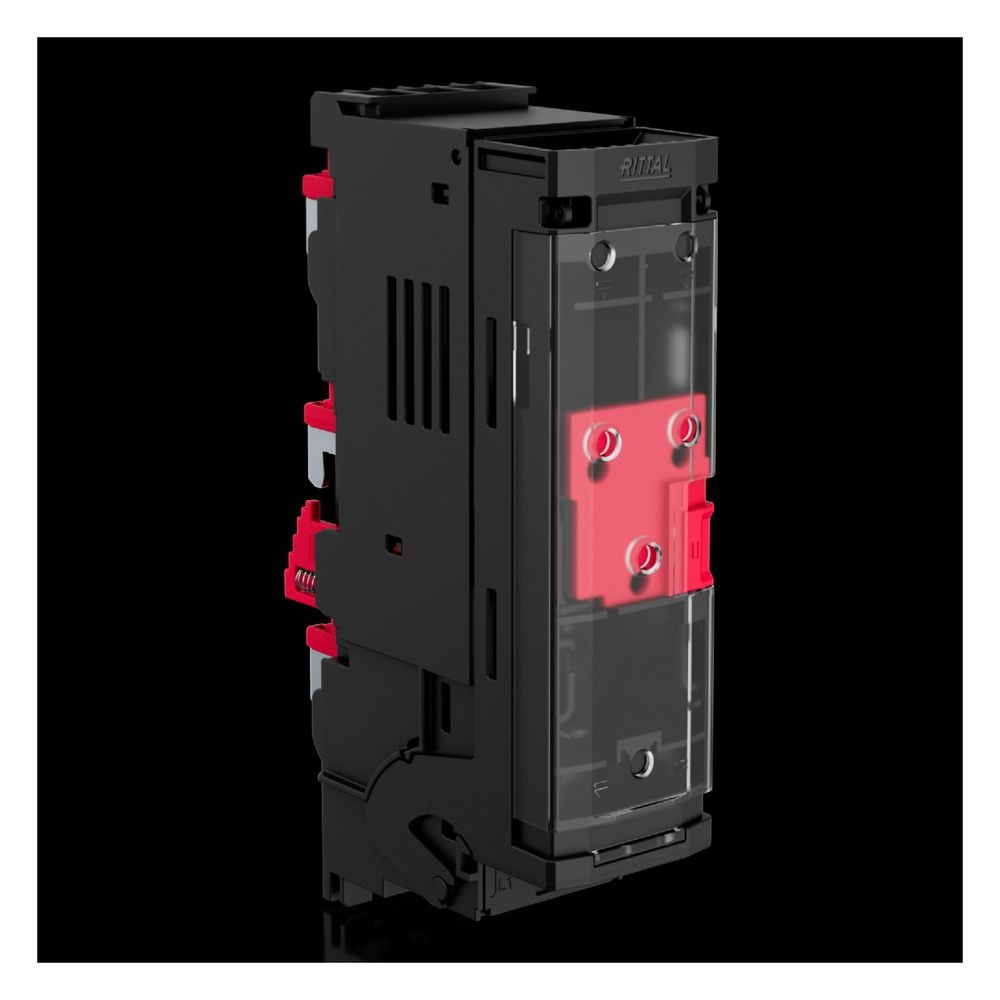

Das Gehäuse aus Polyamid bietet eine hohe Betriebssicherheit und ist mit einer abschließbaren sowie plombierbaren Abdeckung ausgestattet. Zur Durchführung von Spannungsprüfungen sind separate Öffnungen integriert, die ein sicheres Arbeiten ermöglichen. Wartungsarbeiten werden durch eine spezielle Parkposition des Deckels erleichtert, während die Rahmenklemme einen flexiblen Anschluss von Rundleitern mit einem Querschnitt von 1,5 bis 50 mm² unterstützt. Der Leitungsabgang ist für die obere Zuführung ausgelegt.
Technische Daten
- NH-Baugröße: 000
- Bemessungsstrom: 125 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Leitungsanschluss: Rahmenklemme
- Leitungsquerschnitt: 1,5 - 50 mm²
- Leitungsabgang: Oben
- Schutzart: IP 2XB
- Abmessungen (BxHxT): 53 mm x 212 mm x 103 mm
Dieser Sicherungslasttrenner überzeugt durch seine robuste Bauweise und praxisorientierte Details wie die werkzeuglose Montage und die integrierte Spannungsprüfung. Mit einer maximalen Bemessungsbetriebsspannung von 690 V AC und einer flexiblen Anschlussmöglichkeit für Leiter bis 50 mm² eignet sich das 3-polige System ideal für anspruchsvolle Anwendungen in der Niederspannungsverteilung. Die Kombination aus hoher Funktionalität und einfacher Handhabung unterstützt eine zuverlässige und wartungsfreundliche Installation.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 53 mm Höhe: 212 mm Tiefe: 103 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 50 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschlussart, elektrisch | Rahmenklemme |
| Artikelnummer | RITTAL-9362422 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsisolationsspannung | 1000 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsstrom max | 125 |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 10.84 |
| Breite | 53 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001679 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 0,706 kg |
| Höhe | 212 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 125 |
| NH-Baugröße | 000 |
| PCF-Wert - Carbon footprint value | 4.53 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 4,53 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 50 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 000 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 103 |
| Verlustleistung (max) | 36 |
| Verlustleistung je Schmelzeinsatz (max) | 9 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
