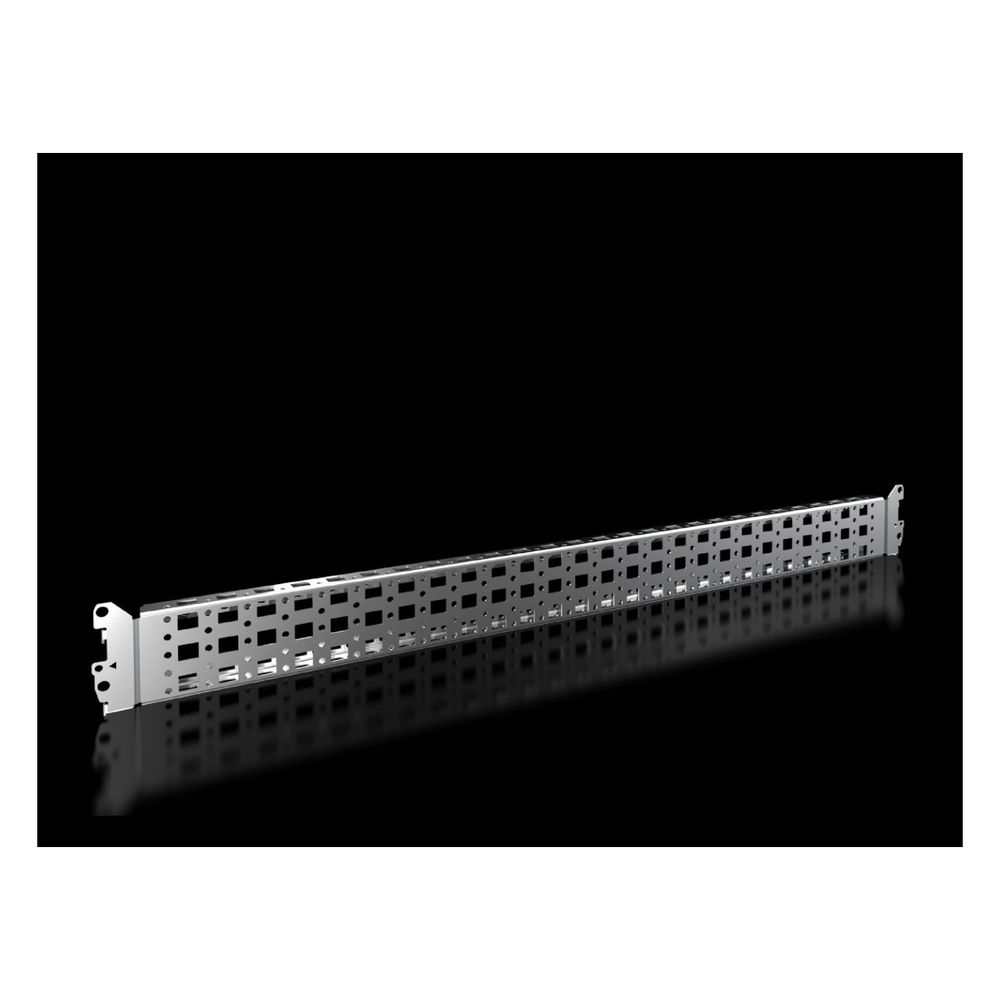

Rittal System-Chassis VX 8617.140 Montageschiene, 23x64mm, Stahlblech, Zink
Das Rittal System-Chassis VX ermöglicht einen variablen und individuellen Innenausbau von Schaltschränken auf der inneren Montageebene. Die aus verzinktem Stahlblech gefertigte Montageschiene ist für Gehäuse mit einer Breite oder Tiefe von 800 mm konzipiert und bietet durch eine durchgängige Systemlochung an allen vier Seiten flexible Befestigungsmöglichkeiten für diverse Komponenten.
Vielseitige Montageoptionen
Die Montageschiene lässt sich einfach in die vorhandene Systemlochung einhängen und sicher verschrauben. An der Ober- und Unterseite befinden sich zusätzliche Lochungen für Käfigmuttern, die eine Montage eigener Komponenten mittels metrischer Schrauben erlauben. Neben der Nutzung auf der inneren Montageebene des Schrankprofils ist der Einbau in das Sockel-System VX in Verbindung mit entsprechenden Ausbauwinkeln möglich.
Kompatibilität und Anwendung
Das System-Chassis ist für eine Vielzahl von Gehäusetypen optimiert, darunter VX, VX IT, VX SE, PC sowie AX und AX Kunststoff. Die robuste Ausführung aus verzinktem Stahlblech sorgt für Stabilität im Schaltschrankbau. Mit einer Breite von 725 mm und einer Profilhöhe von 64 mm ist das System-Chassis präzise auf die Anforderungen von 800 mm breiten oder tiefen Gehäusen abgestimmt und unterstützt eine effiziente Innenraumgestaltung.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Breite: 725 mm
- Höhe: 64 mm
- Tiefe: 18,5 mm
- Geeignet für Gehäusebaubreite: 800 mm
- Geeignet für Gehäusetiefe: 800 mm
Die Montageschiene überzeugt durch ihre hohe Flexibilität und einfache Handhabung bei der Erweiterung des Schaltschrank-Innenausbaus. Dank der durchdachten Systemlochung und der stabilen Konstruktion aus verzinktem Stahlblech lassen sich Komponenten sicher und individuell positionieren. Mit den Maßen von 725 mm Breite und 64 mm Höhe ist das System-Chassis die ideale Lösung für eine professionelle Schrankkonfiguration bei Gehäusen mit 800 mm Abmessung.
Lieferumfang
- 4x System-Chassis VX
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617140 |
| Ausführung | Montageschiene |
| Breite | 725 |
| EAN-13 | 4028177829145 |
| Einbaumöglichkeiten AX | In Gehäusebreite/-höhe 800 mm, in Verbindung mit der Schiene für Innenausbau AX und Bodenausbauschiene für AX |
| Einbaumöglichkeiten AX Kunststoff | In Gehäusebreite 800 mm, in Verbindung mit dem Universalwinkel |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusebreite 800 mm, in Verbindung mit der Bodenausbauschiene |
| Einbaumöglichkeiten PC | In Schrankbreite 800 mm, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten VX | In Schrankbreite/-tiefe 800 mm, auf der inneren Montageebene |
| Einbaumöglichkeiten VX SE | In Schrankbreite 800 mm, auf der inneren Montageebene, in Verbindung mit der Adapterschiene für VX Kompatibilität |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite/-tiefe 800 mm an den Sockel-Blenden, in Verbindung mit Sockel-Ausbauwinkel |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 800 |
| Geeignet für Gehäusebautiefe | 800 |
| Gewicht | 0,844 kg |
| Gewicht (pro VE) | 3.42 |
| Höhe | 64 |
| Infotext Keyuser - nur intern | 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 991 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX |
| Passend für Breite oder Höhe oder Tiefe | 800 |
| Passend für Gehäusetyp | VX / VX IT / VX SE / PC / AX / AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX IT Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: AX Gehäusetyp: AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT VX SE PC AX AX Kunststoff Passend für Breite oder Höhe oder Tiefe: 800 |
| PCF-Wert - Carbon footprint value | 17.61 |
| Product Carbon Footprint - PCF | 17,61 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüsts auf der inneren Montageebene und zum Einbau in Kompakt-Schaltschränke. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 18,5 |
| Verpackungseinheit | 4 |
| Vorteile | Einfach in die Systemlochung einhängen und verschrauben / Systemlochung an allen vier Seiten / Oben und unten mit Lochung für Käfigmutter zur Befestigung eigener Komponenten über metrische Schrauben |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
