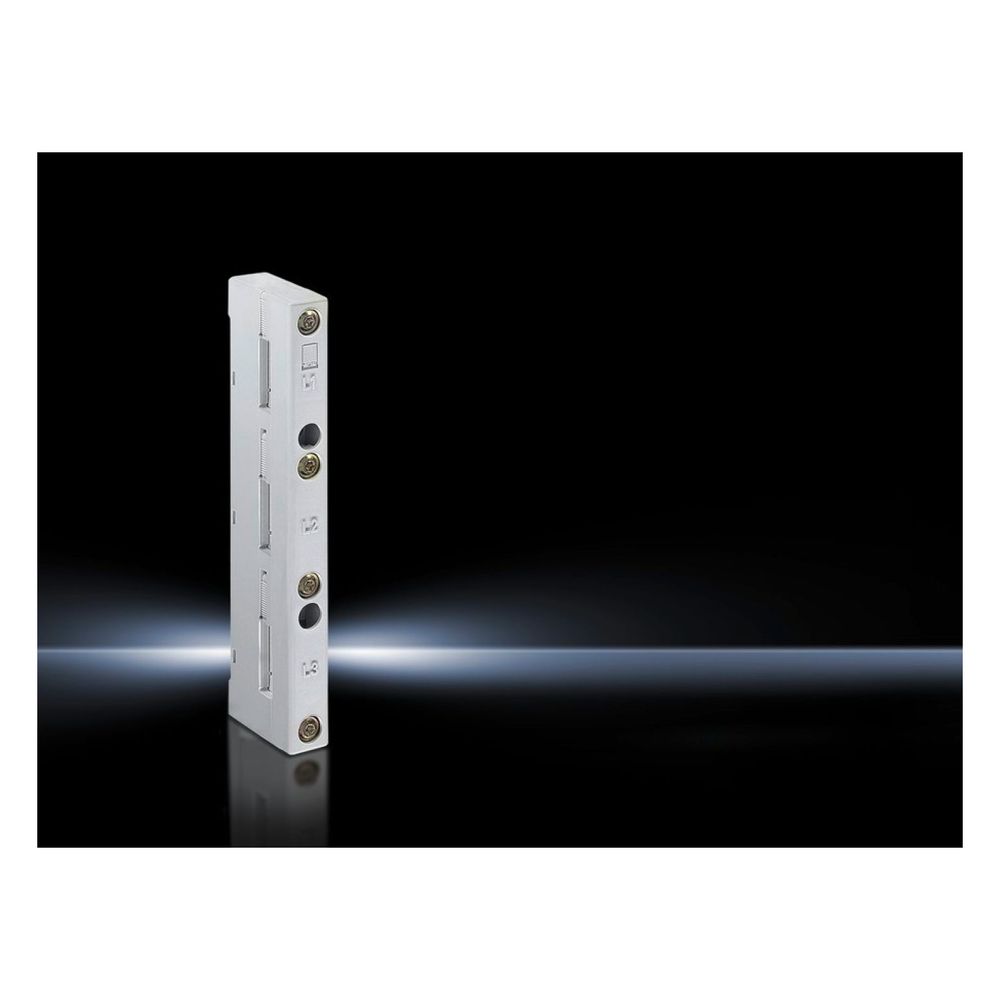

Rittal Sammelschienenhalter RiLine 9340.000, 3-polig 60mm, 12x5-30x10mm, Polyamid, RAL 7035
Der 3-polige Sammelschienenhalter aus der Serie RiLine60 von Rittal ermöglicht die sichere Montage von Flachkupferschienen in Stromverteilungssystemen. Das Bauteil ist für einen Schienenmittenabstand von 60 mm ausgelegt und unterstützt Schienenquerschnitte von 12 x 5 mm bis 30 x 10 mm. Die Ausführung mit Innenbefestigung sorgt für eine stabile Integration in das System.
Robuste Konstruktion für die Stromverteilung
Der Halter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Er ist für eine Bemessungsbetriebsspannung von 1000 V (3~) ausgelegt und für Flachkupferschienensysteme bis 800 A geeignet. Bei der Verwendung von Sammelschienen mit den Maßen 12 x 5 mm oder 12 x 10 mm ist das Distanzstück 9340.090 zu verwenden, um eine passgenaue Fixierung zu gewährleisten.
Technische Daten
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Geeignete Sammelschienen: 12 x 5 mm bis 30 x 10 mm
- Bemessungsbetriebsspannung: 1000 V (3~)
- Material: Polyamid
- Baubreite: 20 mm
- Länge: 190 mm
- Farbe: RAL 7035
Die Verwendung dieser Sammelschienenhalter unterstützt den Aufbau effizienter Stromverteilungssysteme. Durch die robuste Materialwahl und die präzise Auslegung auf 60 mm Schienenmittenabstand bietet das System eine zuverlässige Basis für Flachkupferschienen. Die Innenbefestigung ermöglicht eine einfache Montage innerhalb des RiLine60-Systems, wobei die Kompatibilität mit verschiedenen Schienenquerschnitten bis 30 x 10 mm eine hohe Flexibilität bei der Projektierung sicherstellt.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340000 |
| Bemessungsbetriebsspannung | 1000 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1000 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177502321 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 7035 |
| Für Sammelschienen mm | 12 x 5 - 30 x 10 |
| Gewicht | 0,183 kg |
| Gewicht (pro VE) | 0.692 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 11001010 |
| Hinweis | Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden |
| Hinweis auf Variantenebene | Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden |
| Katalogseite in HB 36 | 300 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Mit Außenbefestigung | Nein |
| Mit Innenbefestigung | Ja |
| N/PE-Halter | Nein |
| Passend für Artikel-Nr | 9580000 / 3581000 / 3582000 / 3583000 / 3584000 / 3580100 / 3581100 / 3585005 / 3586005 |
| PEN/N/PE-Halter | Nein |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenmittenabstand | 60 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Flachkupferschienensysteme |
| WEEE-Nr. | 11161726 |
