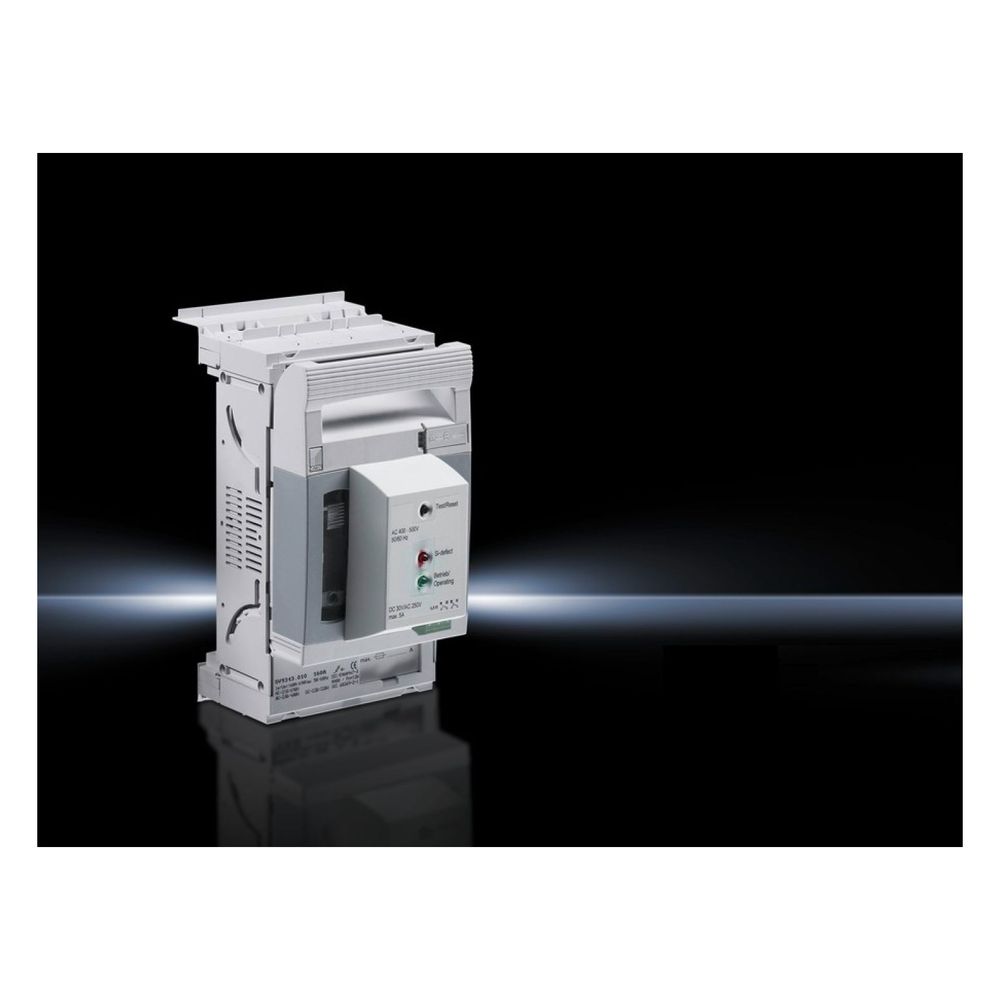

Rittal NH-Sicherungslasttrenner RiLine Gr.00, 160A, 194x106mm, Polyamid, Grau, 1 Stück
Der NH-Sicherungslasttrenner der Serie RiLine von Rittal ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige Gerät der Baugröße 00 ermöglicht eine sichere Stromverteilung bei einem Bemessungsbetriebsstrom von bis zu 160 A und einer maximalen Bemessungsbetriebsspannung von 690 V AC. Eine integrierte elektronische Sicherungsüberwachung (ESÜ) unterstützt die Überwachung des Betriebszustands.
Konstruktion und Anschluss
Das Gehäuse besteht aus Polyamid, das den Anforderungen gemäß UL 94 entspricht, während die versilberten Kontaktbahnen aus Elektrolytkupfer eine hohe Leitfähigkeit sicherstellen. Der Anschluss erfolgt über Schraubanschlüsse (M8), die für Rundleiter von 10 bis 95 mm² ausgelegt sind. Zudem ist das System für lamellierte Kupferschienen mit einem Klemmraum von 20 x 5 mm geeignet. Der Leitungsabgang kann flexibel oben oder unten erfolgen, wobei die Betätigung über einen frontseitigen Deckelgriff erfolgt.
Technische Daten
- Baugröße: 00
- Bemessungsbetriebsstrom: 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraubanschluss M8
- Sammelschienensystem: 60 mm
- Schutzart frontseitig: IP20
- Leiterquerschnitt Rundleiter: 10 - 95 mm²
- Sammelschienenstärke: 5 / 10 mm
Dieser Sicherungslasttrenner bietet eine kompakte Lösung für die professionelle Energieverteilung in Schaltanlagen. Durch die Kombination aus einer Stromtragfähigkeit von 160 A und der integrierten elektronischen Sicherungsüberwachung eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Die robuste Bauweise und die flexible Anschlussmöglichkeit für Rundleiter sowie lamellierte Kupferschienen gewährleisten eine effiziente Integration in das RiLine-System.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 194 |
| Anschluss von Rundleitern | 10 - 95 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9343030 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 400 V - 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 415 / 440 / 500 / 525 / 550 / 600 / 660 / 690 |
| Bemessungsbetriebsstrom (max) | 160 |
| Bemessungsdauerstrom Iu | 160 |
| Breite | 106 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540293 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 00 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 1,029 kg |
| Gewicht (pro VE) | 1.027 |
| Höhe | 194 |
| Katalogseite in HB 36 | 329 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 20 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 5 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 20 mm Klemmraum-Höhe: 5 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 20 x 5 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Ja |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 160 |
| NH-Baugröße | 00 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 95 |
| Querschnitt Rundleiter max | 95 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | mit elektronischer Sicherungsüberwachung (ESÜ) |
| WEEE-Nr. | 11161726 |
