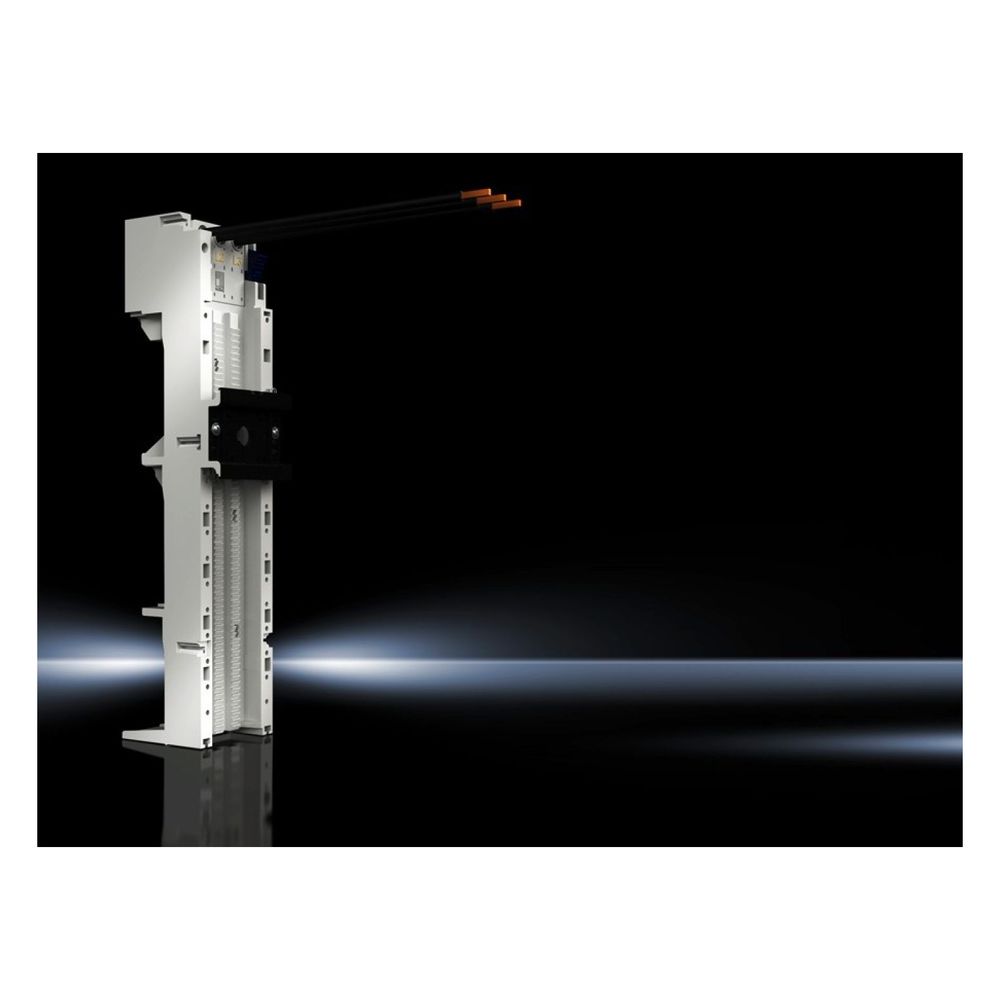

Rittal OM-Adapter RiLine 9340310, 25A 690V 3-polig, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ist ein 3-poliger Geräteadapter für Sammelschienensysteme mit 60 mm Mittenabstand. Er ermöglicht die effiziente Montage und elektrische Anbindung von Schaltgeräten. Das System ist für eine Bemessungsbetriebsspannung von 690 V und einen Bemessungsstrom von bis zu 25 A ausgelegt.
Robuste Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Er ist für Sammelschienen mit einer Stärke von 5 mm bis 10 mm konzipiert. Die elektrische Anbindung erfolgt über integrierte Anschlussleitungen mit einem Querschnitt von AWG 12 und einer Länge von 130 mm. Die Montage ist für Tragschienen vom Typ TS 45C vorgesehen.
Technische Daten
- Bemessungsstrom max.: 25 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 208 mm
- Schienenabstand: 60 mm
- Anschlussleitungsquerschnitt: AWG 12
- Anschlussleitungslänge: 130 mm
- Stromschienendicke: 5 bis 10 mm
- Material: Polyamid (UL 94-V0)
Dieser OM-Adapter bietet eine stabile Basis für die elektrische Installation in Schaltanlagen. Mit einer Belastbarkeit von 25 A und der flexiblen Eignung für Sammelschienenstärken von 5 bis 10 mm unterstützt er eine effiziente Integration in das RiLine-System. Die robuste Ausführung und die vorkonfektionierten Anschlussleitungen ermöglichen eine zuverlässige Anwendung.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340310 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 25 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502505 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7 / 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7 / 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7 / 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7 / 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,26 kg |
| Gewicht (pro VE) | 0.26 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | ohne Tragrahmen, 1 x TS 45C |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
