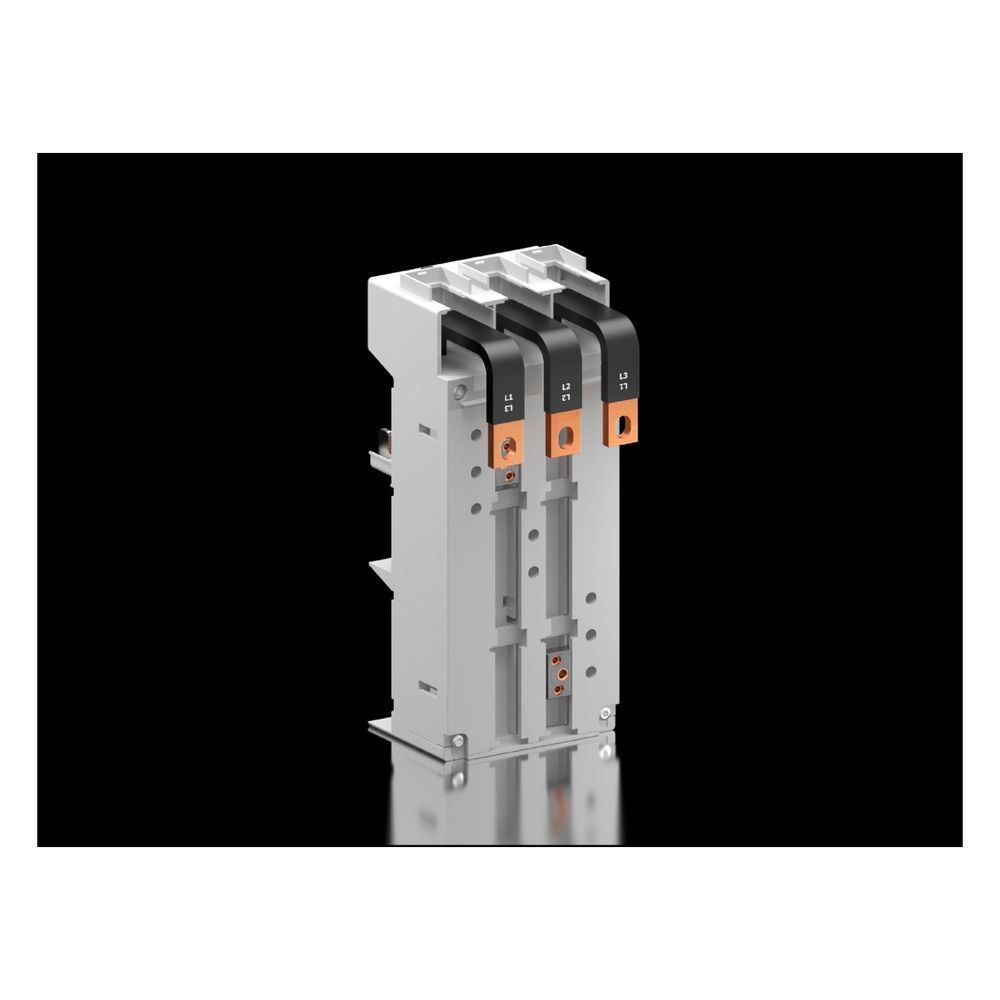

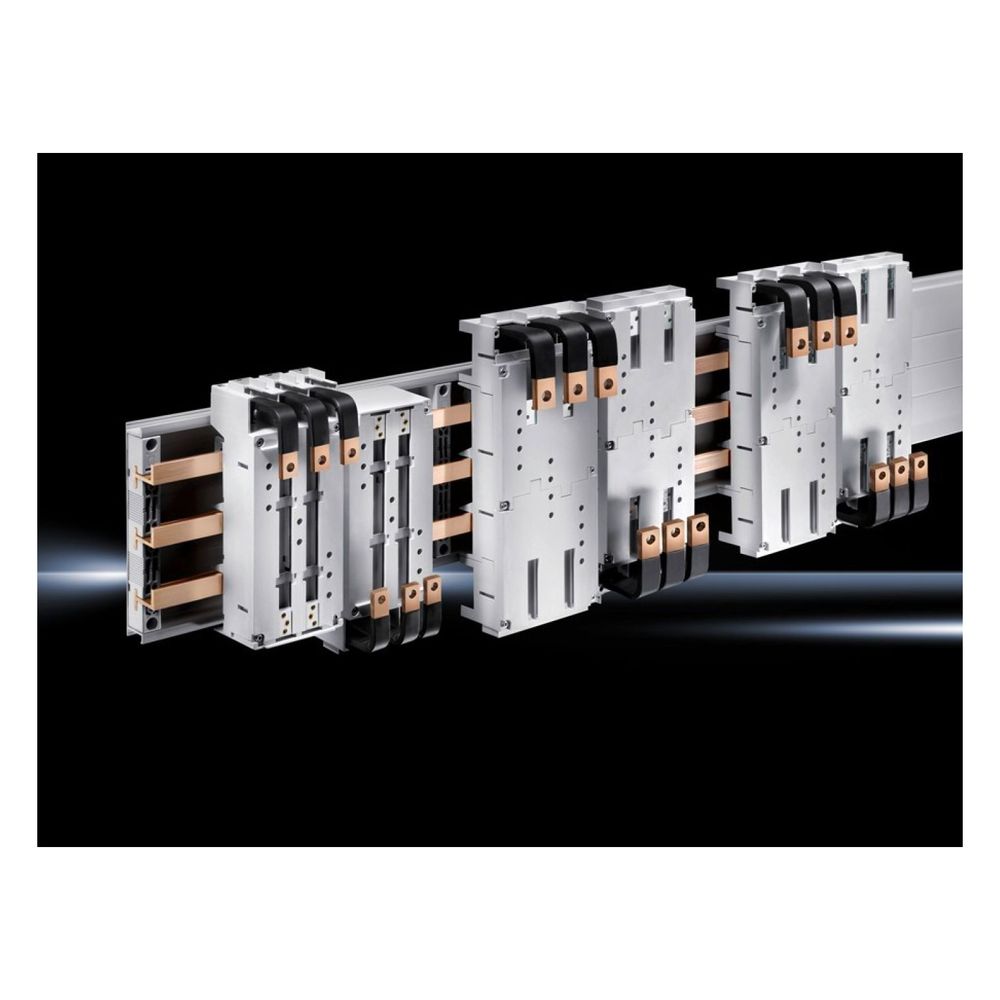

Rittal CB-Geräteadapter RiLine 250A 690V 3-polig, 105x240mm, Polyamid, RAL 7035
Der Rittal CB-Geräteadapter aus der RiLine-Serie ermöglicht die effiziente Montage von Leistungsschaltern auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 250 A bei einer Betriebsspannung von 690 V ausgelegt und verfügt über einen Leitungsabgang nach unten. Die Konstruktion aus Polyamid mit Brandverhalten gemäß UL 94-V0 unterstützt eine Vielzahl von Leistungsschalter-Typen namhafter Hersteller.
Vielseitige Kompatibilität und Montage
Der Adapter ist für den Einsatz mit einer breiten Palette an Leistungsschaltern konzipiert, darunter Modelle von ABB, Eaton, Schneider Electric, Siemens und weiteren Herstellern. Er ist für Sammelschienen mit einer Stärke von 5 mm bis 10 mm optimiert und lässt sich flexibel in RiLine-Systeme integrieren. Die Montage erfolgt ohne Tragschienenbestückung, was eine direkte Anbindung der Schaltgeräte an das Sammelschienensystem ermöglicht.
Dieser CB-Geräteadapter bietet eine Lösung für die Stromverteilung in Schaltanlagen. Mit einer Breite von 105 mm und einer Höhe von 240 mm ist er kompakt dimensioniert. Die Auslegung für 250 A und 690 V sowie die UL-Approbation unterstreichen die Eignung für industrielle Anwendungen, bei denen eine stabile Verbindung der Leistungsschalter erforderlich ist. Für UL-Anwendungen beträgt der SCCR-Wert 65 kA bei 480 V.
Technische Daten
- Bemessungsstrom max.: 250 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Breite: 105 mm
- Höhe: 240 mm
- Material: Polyamid (UL 94-V0)
- Leitungsabgang: unten
- SCCR (UL): 65 kA - 480 V
Lieferumfang
- 1x CB-Geräteadapter
- 1x Anschlussbänder
- 1x Nutensteine
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 105 mm Höhe: 240 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9345610 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 250 |
| Breite | 105 |
| Breite des Adapters | 105 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177679986 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 65 kA - 480 V, Circuit Breaker max. 250 A, DIVQ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,515 kg |
| Gewicht (pro VE) | 1.515 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät / Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 240 |
| Katalogseite in HB 36 | 315 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | Anschlussbänder / Nutensteine |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 250 |
| Passend für Hersteller (Typ) | ABB (S3, T3, T4/320 A, T3 UL, T4 UL, XT3, XT4) / Allen Bradley (140U-J) / Eaton (NZM2, NZM2 UL, BZM B2) / GE (FE160, FE250, FD160) / Legrand (DPX 250) / Mitsubishi (NF125-SGW/HGW, NF160-SGW/HGW) / OEZ (BD250N, BD250S) / Schneider Electric (NS(X)100, NS(X)160, NS(X)250, GV7, NSF150, NSF250) / Schrack (MC2) / Siemens (VL150(X) UL, VL160(X), VL250, VL250 UL, 3RV10 63, 3RV13 63, 3RV13 64, 3VT2, 3VA12/20/21/22, 3VA52/61/62) / Terasaki (H125, L125, H160, L160, S160, E250, H250, L250) |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | CB-Geräteadapter |
| WEEE-Nr. | 11161726 |
