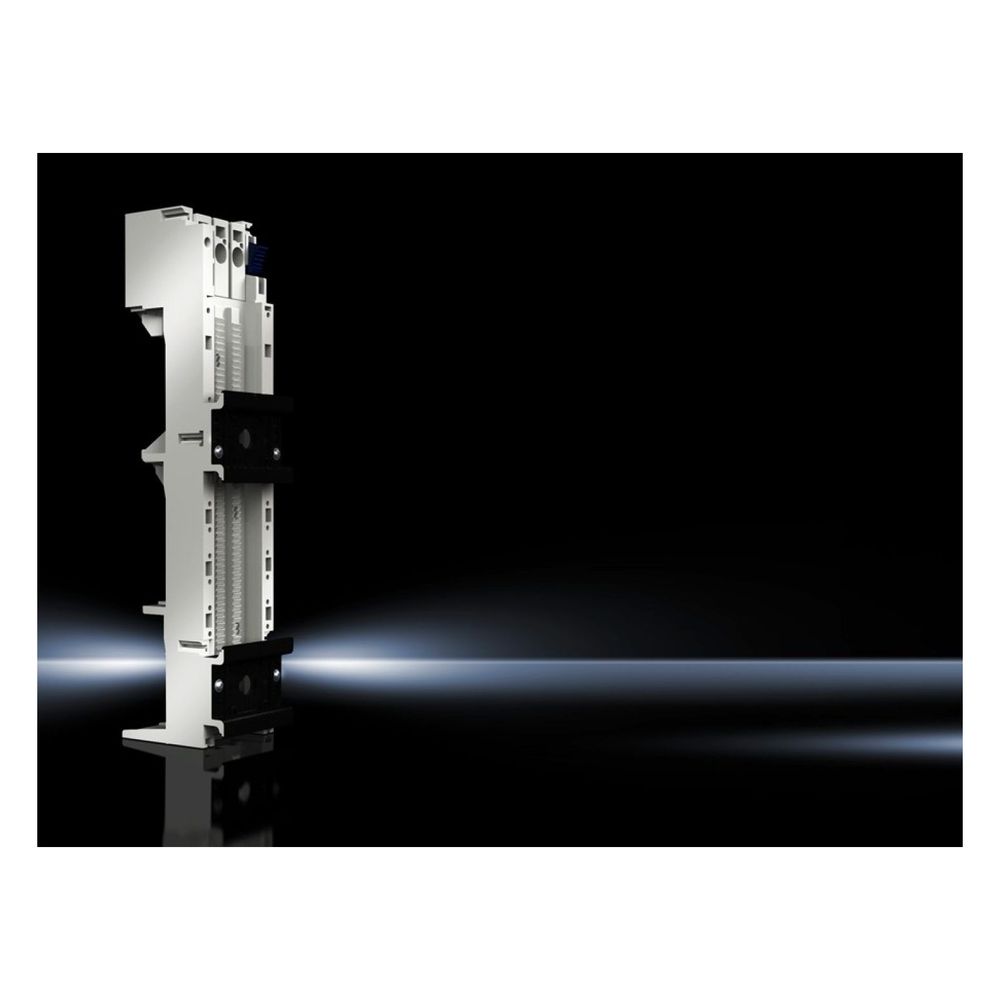

Rittal OM-Adapter RiLine 32A, 45x208mm, 1,5-6mm2, Polyamid, RAL 7035
Dieser 3-polige OM-Adapter aus der RiLine-Serie ermöglicht eine effiziente Stromverteilung in Sammelschienensystemen mit einem Mittenabstand von 60 mm. Die Komponente ist für einen Bemessungsstrom von bis zu 32 A sowie eine Bemessungsbetriebsspannung von 690 V ausgelegt. Dank der Zugfederklemmen gestaltet sich der Anschluss von Rundleitern mit einem Querschnitt von 1,5 bis 6 mm² anwenderfreundlich.
Robuste Konstruktion und Montage
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Chassis ist in RAL 7035 ausgeführt. Die mechanische Ausführung ist für den Einsatz auf Stromschienen mit einer Dicke von 5 bis 10 mm optimiert. Mit einer Baubreite von 45 mm und einer Höhe von 208 mm bietet das System eine kompakte Lösung für den Schaltschrankbau, wobei zwei Tragschienen vom Typ TS 45D zur Verfügung stehen.
Die Kombination aus kompakter Bauweise und hoher elektrischer Belastbarkeit macht diesen Adapter zu einer zuverlässigen Komponente für professionelle Energieverteilungssysteme. Mit einer Bemessungsspannung von 690 V und einem Nennstrom von 32 A deckt das Bauteil anspruchsvolle Anforderungen ab. Die Zugfederanschlusstechnik für Leiterquerschnitte von 1,5 bis 6 mm² unterstützt eine effiziente Installation in RiLine-Systemen.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Anschluss Rundleiter: 1,5 - 6 mm²
- Breite: 45 mm
- Höhe: 208 mm
- Stromschienendicke: 5 - 10 mm
- Material: Polyamid
- Tragschienen: 2 x TS 45D
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschluss von Rundleitern | 1,5 - 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340520 |
| Ausführung | mit Zugfederklemmen |
| Ausführung (Variantenebene) | mit Zugfederklemmen |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177630710 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,266 kg |
| Gewicht (pro VE) | 0.24 |
| Höhe | 208 |
| Katalogseite in HB 36 | 310 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 1,5 - 6 |
| Querschnitt Rundleiter max | 6 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragschienen Anzahl | 2 |
| Tragschienen Anzahl/Höhe | 2 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | ohne Tragrahmen, 2 x TS 45D |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
