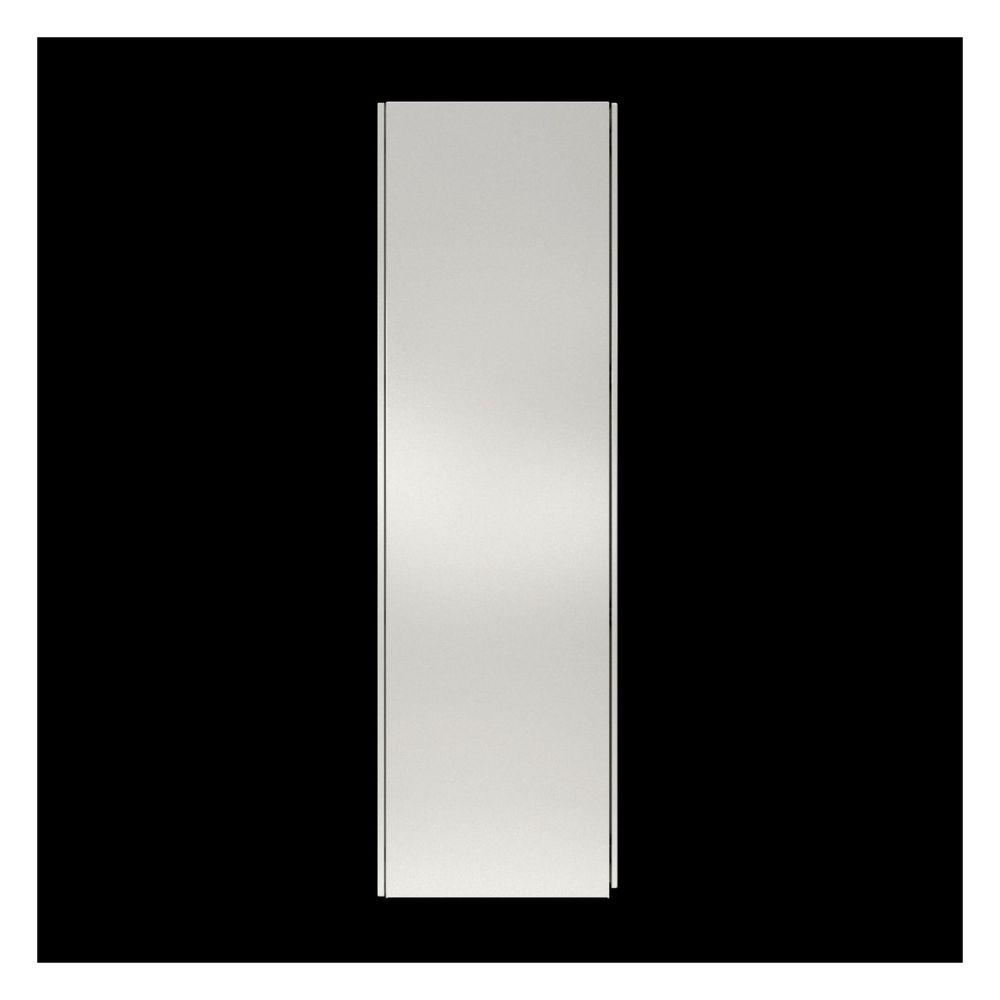

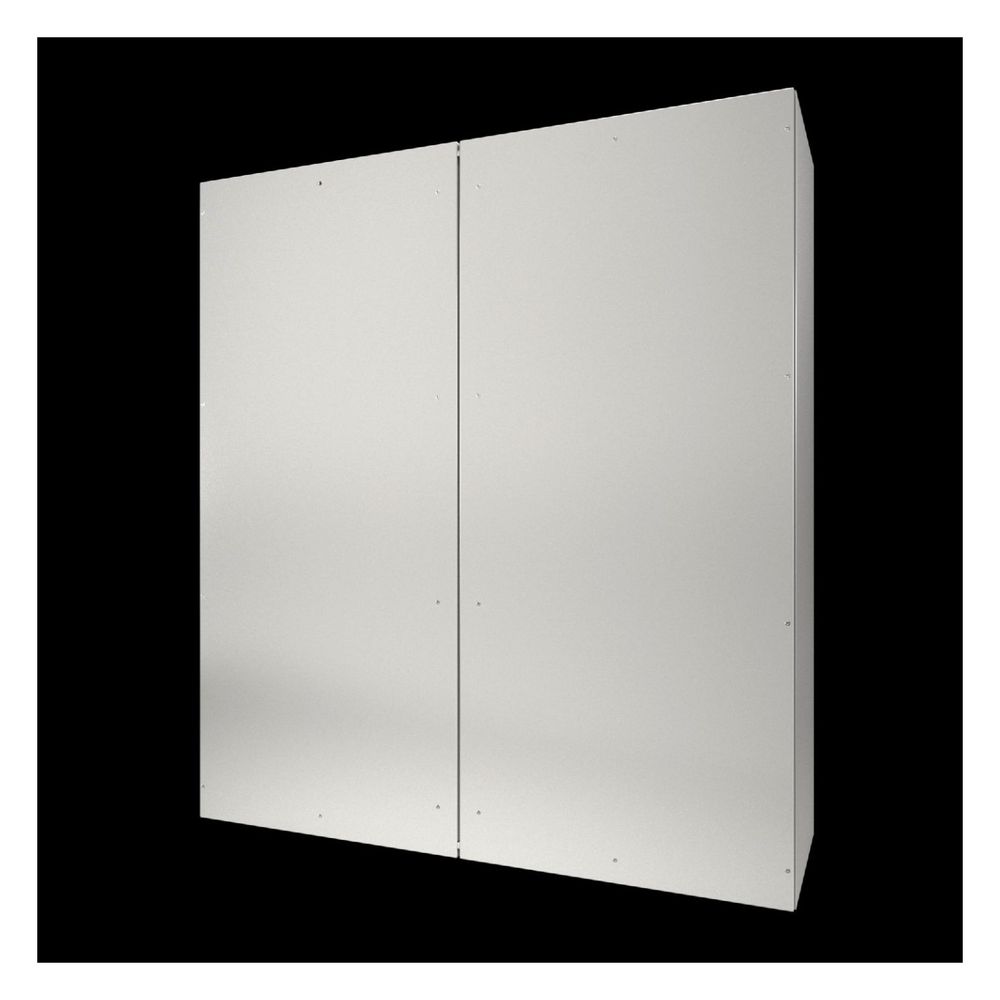

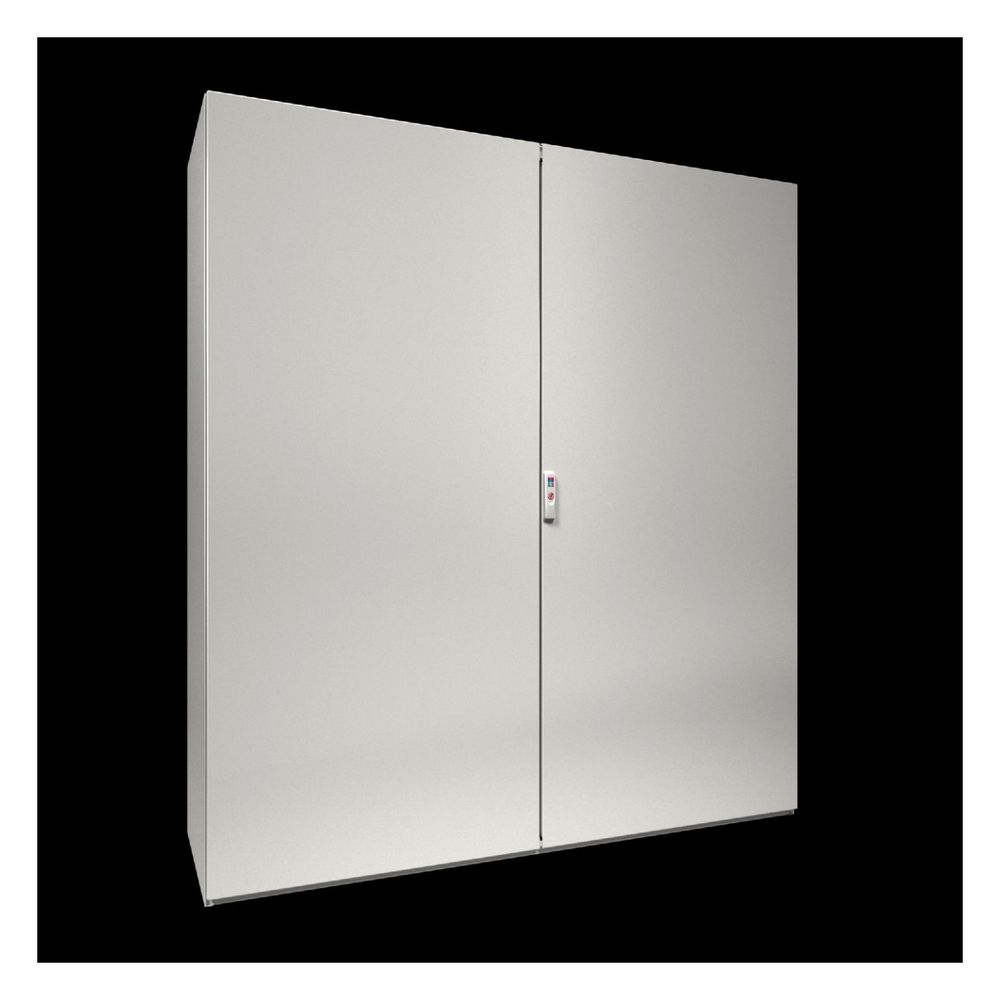

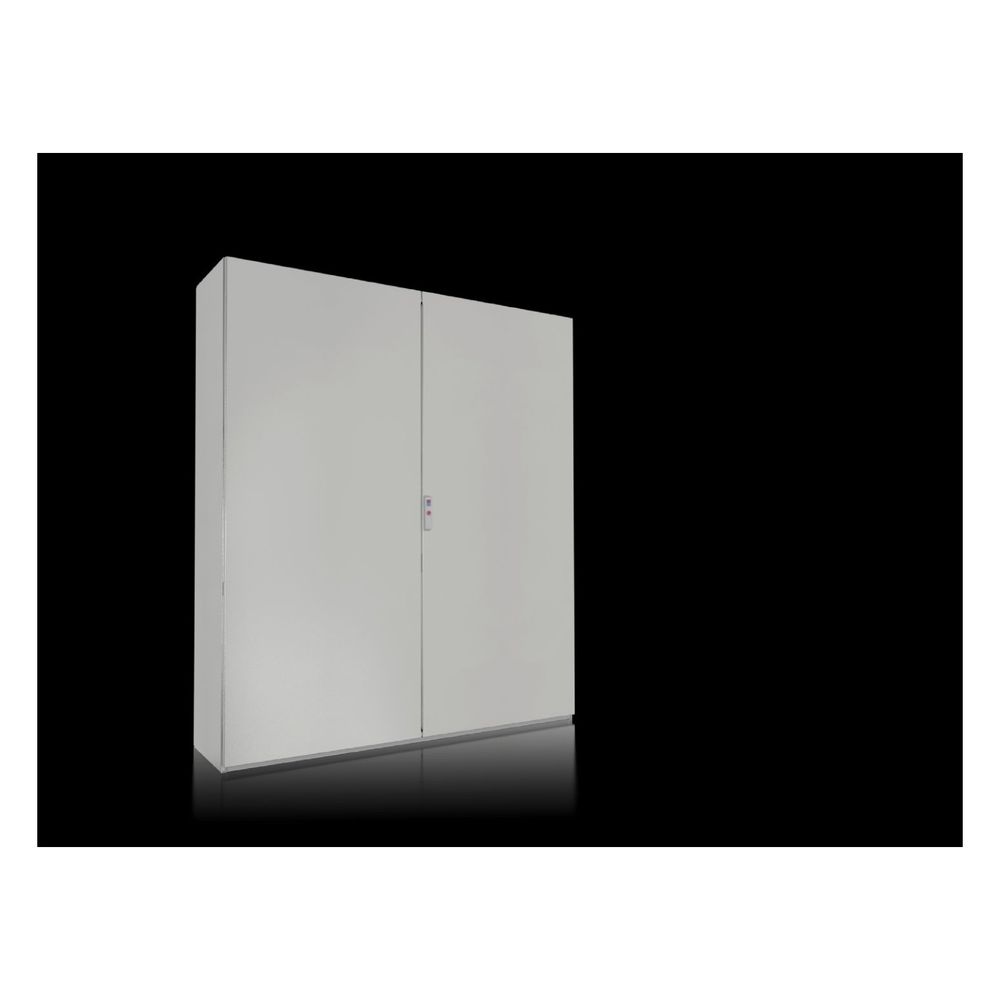

Rittal System-Einzelschrank VX SE 5842600, 1600x1800x400mm, Stahlblech, Grau
Der System-Einzelschrank VX SE von Rittal bietet eine robuste Lösung für die Einzelaufstellung in industriellen Umgebungen. Gefertigt aus hochwertigem Stahlblech in einer stabilen Integralbauweise, zeichnet sich das Gehäuse durch eine hohe Verwindungssteifigkeit und eine effiziente Montage aus, da Dach und Seitenwände aus einem Stück bestehen.
Konstruktion und Systemausbau

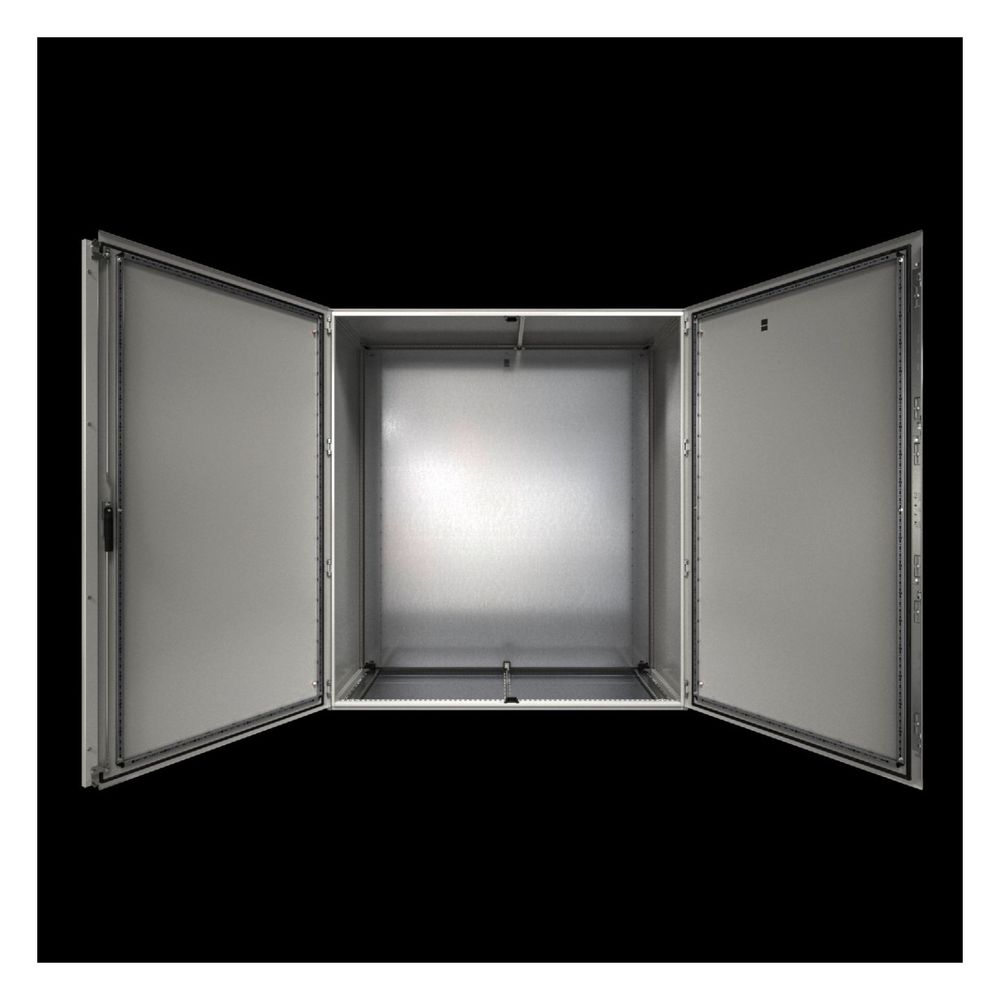

Der Schrank verfügt über ein Gehäuseprofil mit Systemlochung im 25 mm DIN-Maßraster, das eine flexible Bestückung ermöglicht. Die vertikalen Profile sowie die Dachrahmenprofile bieten zwei Montageebenen für einen platzsparenden Systemausbau. Die zweitürige Front ist mit einer geschäumten PU-Schaum-Dichtung ausgestattet, wobei die Schlosstür über eine vierfache Stangenverriegelung verfügt. Die Montageplatte ist seitlich C-gekantet und lässt sich über integrierte Kunststoffgleitstücke tiefenverstellbar im 25 mm Raster positionieren.
Oberflächenschutz und Schutzart
Die Oberflächenbehandlung umfasst eine nanokeramische Beschichtung sowie eine Elektrophorese-Tauchgrundierung, ergänzt durch eine außenliegende Pulverbeschichtung in RAL 7035 mit Strukturlack. Diese Kombination sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Bearbeitungsemulsionen. Mit der Schutzart IP 55 nach IEC 60 529 und der Schlagfestigkeit IK10 bietet das System einen zuverlässigen Schutz für die installierten Komponenten.
Technische Daten
- Breite: 1600 mm
- Höhe: 1800 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Material Gehäuse: Stahlblech 1,5 mm
- Material Tür: Stahlblech 2,0 mm
- Material Montageplatte: Stahlblech 3,0 mm
- Farbe: RAL 7035
- Anzahl Türen: 2
Durch die durchdachte Konstruktion mit anprofilierten Seitenwänden reduziert dieser Schrank den Montageaufwand erheblich und bietet eine hohe Kompatibilität mit dem VX25-Zubehör. Die Kombination aus der tiefenverstellbaren Montageplatte, der robusten Stahlblech-Ausführung und der hohen Schutzart IP 55 macht das System zu einer effizienten Wahl für anspruchsvolle Anwendungen, bei denen Stabilität und Flexibilität im Vordergrund stehen.
Lieferumfang
- 1x Gehäuse
- 2x Tür
- 1x Montageplatte
- 1x Rückwand
- 1x Bodenbleche
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.499 mm x 1.696 |
| Abmessungen allgemein | Breite: 1.600 mm Höhe: 1.800 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5842600 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Geringer Bestell- und Montageaufwand durch angeformte Seitenwände und Dach / Korpus aus einem Stück gefertigt für höchste Stabilität und Verwindungssteifigkeit / Hohe Schutzart bis IP 66/NEMA 4 bzw. 4X / Gleiche Zubehörplattform wie VX / Große Material- und Abmessungsvielfalt bis Breite 1800 |
| Branchentext - Überschrift | System-Einzelschrank VX SE |
| Breite | 1600 |
| Breite Montageplatte | 1499 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177959163 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 231,5 kg |
| Gewicht (pro VE) | 232 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | Lieferbar Info CD/30.11.20 |
| Katalogseite in HB 36 | 146 |
| Komponente / Baugruppe | Gehäuse / Tür / Rückwand / Montageplatte / Bodenbleche |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse oben und seitlich geschlossen / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Montageplatte / Bodenbleche / Rückwand, abschraubbar / Verschluss: 3 mm Doppelbart / 2 Montageschienen 18 x 39 |
| Lieferumfang (Variantenebene) | Rückwand, zweiteilig |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 |
| Material (Variantenebene) | Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | GehäuseTürRückwandMontageplatteBodenbleche StahlblechStahlblechStahlblechStahlblechStahlblech tauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Gehäuse, Tür und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 589.51 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 589,51 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 3R / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 2 / Type 3 / Type 3R / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX SE |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
