Beschreibung

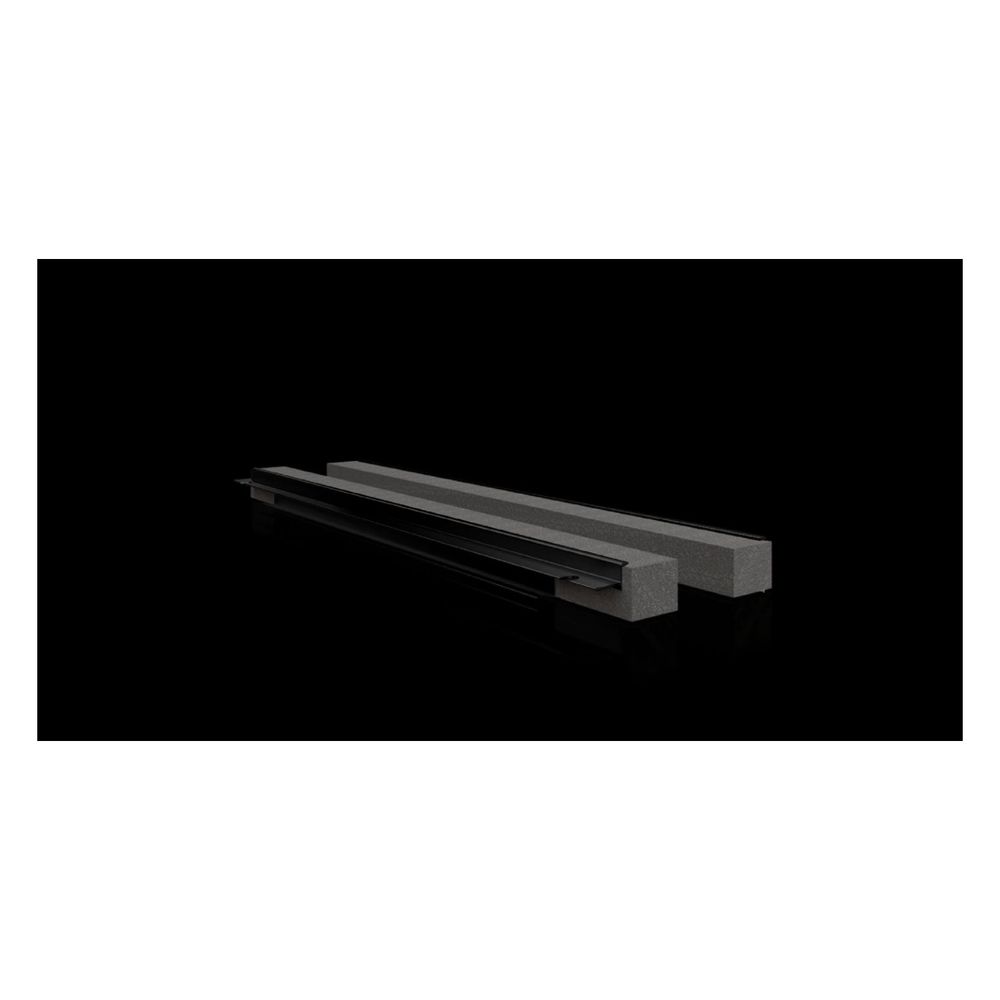

Rittal Kabeleinführungs-Profil VX 8618.810, 600mm, Metall, Grau
Dieses Profil zur Kabeleinführung von Rittal ermöglicht eine abgedichtete Leitungsführung im hinteren Bereich von Schaltschränken. Es ist für eine Schrankbreite von 600 mm konzipiert und lässt sich einfach auf das Bodenblech sowie den Schrankrahmen aufstecken.
Funktion und Montage
Die Profile aus Metall sind mit einer PU-Schaum-Dichtung ausgestattet, die bei sachgerechter Montage eine Schutzart von IP55 gemäß IEC 60 529 erreicht. Durch die vollflächige Auflage wird eine hohe Abdichtung der eingeführten Kabel sichergestellt. Für eine vollständige Kabeleinführungsstelle sind jeweils zwei Profile erforderlich. Bei Schrankbreiten ab 1000 mm ist die Bodengruppe in zwei Bereiche unterteilt, wodurch zwei Kabeleinführungsstellen links und rechts eingesetzt werden können.
Das System bietet eine Lösung für die Kabeldurchführung in Gehäusen der Serien VX, VX SE sowie bei Standpulten und Pultunterteilen der Serie CX. Die graue Farbgebung in RAL 7035 fügt sich in das Schrankdesign ein.
Technische Daten
- Breite: 600 mm
- Material: Metall
- Farbe: Grau (RAL 7035)
- Schutzart: IP55
- Querschnitt: 30 x 25 mm
- Temperaturbeständigkeit: bis +60 °C
Das Profil zur Kabeleinführung bietet eine robuste Lösung für die Kabeldurchführung in industriellen Umgebungen. Durch die Kombination aus Metall und PU-Schaum-Dichtung wird eine hohe Abdichtung erreicht, die bei sachgerechter Montage die Schutzart IP55 sicherstellt. Das System ist für Gehäusetypen der Serien VX, VX SE sowie CX ausgelegt und unterstützt eine zuverlässige Installation.
Lieferumfang
- 2x Aufsteckprofile inkl. elastischer Klemmprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618810 |
| Ausführung | sonstige |
| Breite | 600 |
| Brillenflansch | Metall |
| EAN-13 | 4028177922792 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenblech und Schrankrahmen |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | grau |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 0.21 |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618814 entfällt aus VX Broschüre/26.02.2018 Strauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 16.09.PStrauch Beschreibung angepasst siehe HB36, S1045, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 25.08.2021 PStrauch Statusänderung Portfolio Japan auf Aktive Info CD mit MM abgestimmt |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Passend für Breite | 600 |
| Passend für Gehäusetyp | VX / VX SE / Standpult CX / Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 600 mm Gehäusetyp: VX SE Gehäusetyp: Standpult CX Gehäusetyp: Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Standpult CX Pultunterteil CX Breite: = 600 |
| Produktbeschreibung (Description Temporary) | Zum Aufstecken an Bodenblech und Schrankrahmen. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 2 |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
