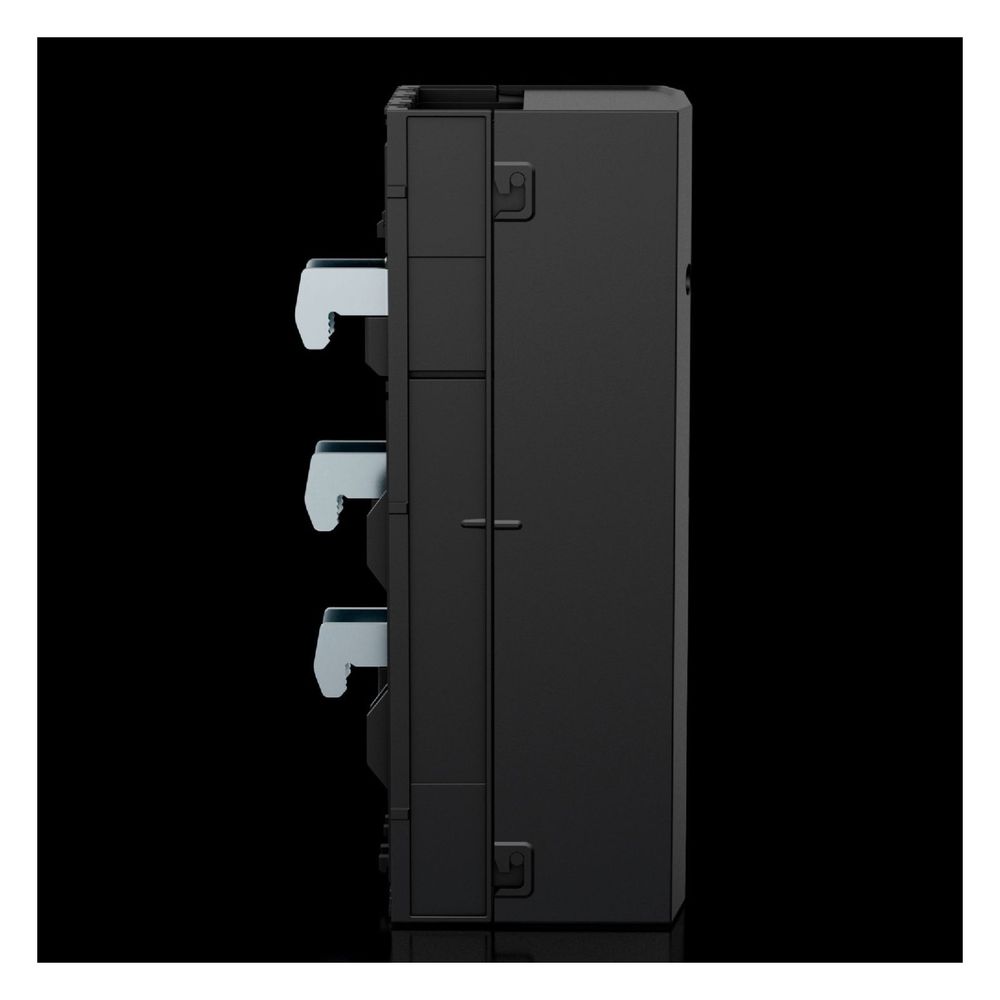

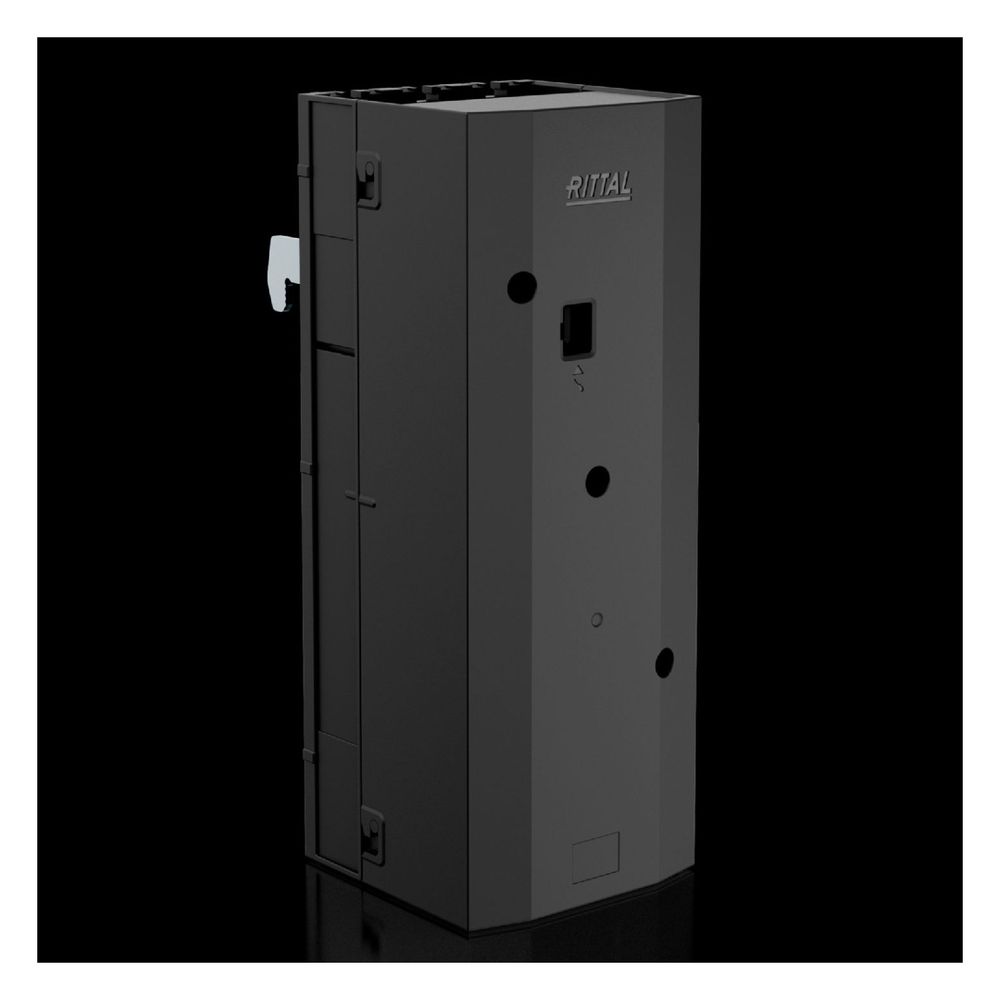

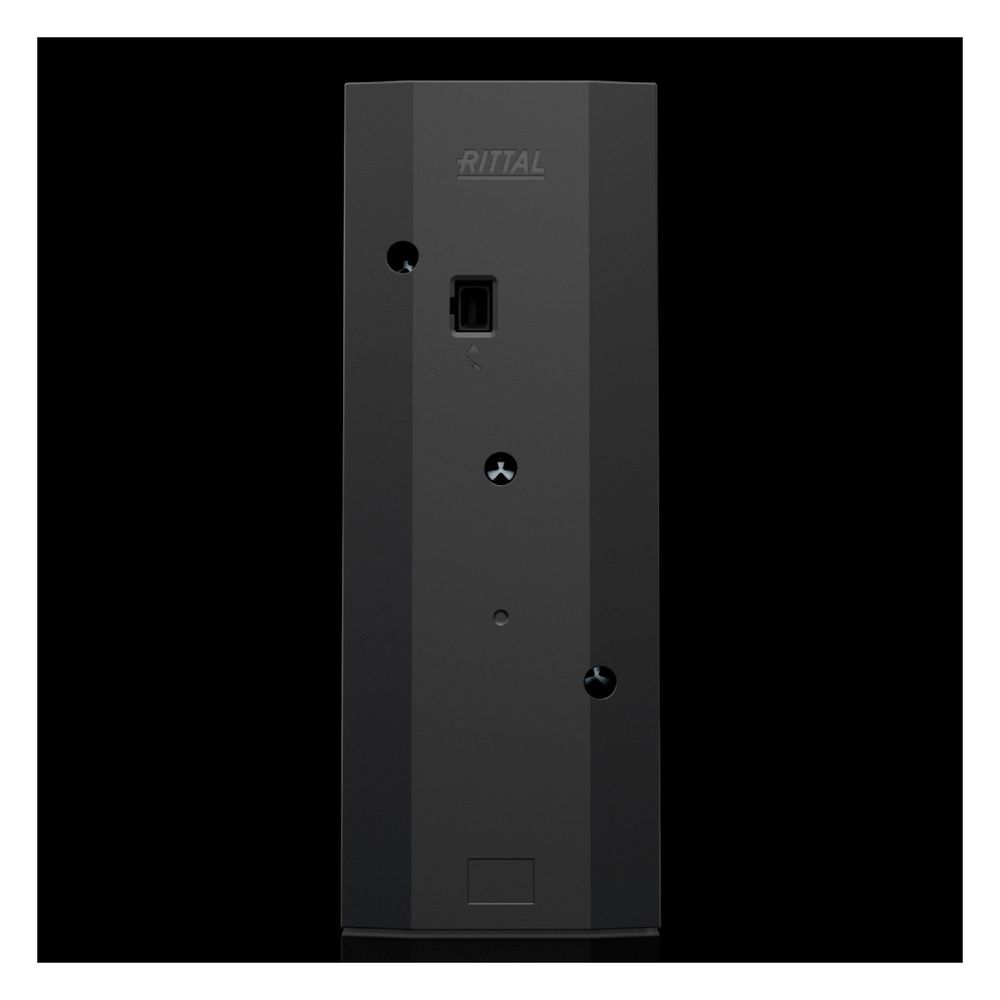

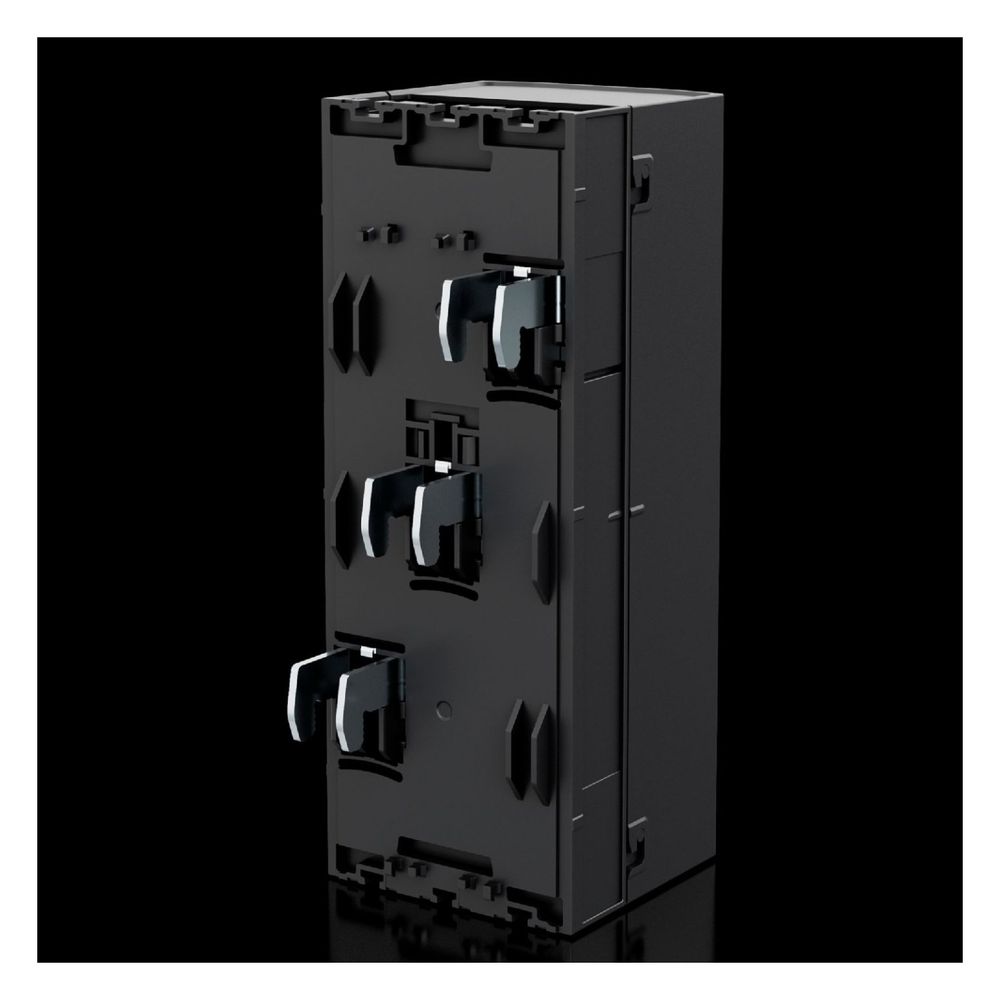

Rittal Anschlussadapter RiLineX 9360220, 3-polig 250A 150mm2, Polyamid, RAL 9005
Der 3-polige Anschlussadapter von Rittal ermöglicht die effiziente Einspeisung von 60 mm Sammelschienensystemen der Serien RiLineX und RiLine60. Das System zeichnet sich durch eine kompakte Bauweise mit einer Breite von 90 mm aus und ist für den Anschluss von Rundleitern mit einem Querschnitt von 10 bis 150 mm² ausgelegt. Die Montage erfolgt durch einfaches Aufrasten auf dem Systemboard, wobei die Kontaktierung von Schiene und Leiter über eine gemeinsame Schraubbefestigung erfolgt.
Flexibler Leiteranschluss und Montage
Der Adapter bietet hohe Flexibilität bei der Leitungsführung, da der Abgang wahlweise nach oben oder unten erfolgen kann. Er ist für Schienendicken von 5 bis 10 mm geeignet und ermöglicht zudem den Anschluss lamellierter Kupferschienen. Die Konstruktion aus Polyamid gewährleistet eine robuste Bauweise bei einer maximalen Verlustleistung von 19 W. Die Anschlussklemmen unterstützen eine Durchverdrahtung und sind für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert.
Sicherheit und Normkonformität
Das System erfüllt die Anforderungen nach IEC/EN 61439-1 sowie UL 508 und bietet durch die Schutzart IP 2X einen zuverlässigen Berührungsschutz. Mit einer Bemessungskurzzeitstromfestigkeit von 27,5 kA und einer Bemessungsstoßstromfestigkeit von 62,3 kA ist eine hohe Betriebssicherheit sichergestellt. Die Bemessungsspannung beträgt bis zu 1000 V AC beziehungsweise 1500 V DC.
Dieser Anschlussadapter bietet eine leistungsstarke Lösung für die professionelle Energieverteilung. Mit einer maximalen Strombelastbarkeit von 450 A (IEC) und der universellen Eignung für Rundleiter bis 150 mm² ist er für vielfältige Anwendungen in der Schaltschranktechnik geeignet. Die Kombination aus einfacher Montage, hoher Kurzschlussfestigkeit und internationaler Zulassung macht ihn zu einer vielseitigen Komponente für moderne Sammelschienensysteme.
Technische Daten
- Bemessungsstrom (max. IEC): 450 A
- Bemessungsstrom (In): 250 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Querschnitt Rundleiter: 10 - 150 mm²
- Schienenabstand: 60 mm
- Schienendicke: 5 - 10 mm
- Pol-Anzahl: 3-polig
- Bemessungskurzzeitstromfestigkeit: 27,5 kA
- Bemessungsstoßstromfestigkeit: 62,3 kA
- Schutzart: IP 2X
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 90,5 mm Höhe: 239,4 mm Tiefe: 94,6 |
| Anschluss von Rundleitern | 10 - 150 |
| Artikelnummer | RITTAL-9360220 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungskurzzeitstromfestigkeit | 27.5 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 62.3 |
| Bemessungsstrom In | 250 |
| Bemessungsstrom lamellierte Kupferschiene max (IEC) | 450 |
| Bemessungsstrom lamellierte Kupferschiene max (UL) | 400 |
| Bemessungsstrom Rundleiter max (IEC) | 450 |
| Bemessungsstrom Rundleiter max (UL) | 400 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 9.69 |
| Breite | 90.5 |
| Breite des Adapters | 90 |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177997240 |
| Elektrische Werte UL (SCCR) | 27,5 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 600 V, 600 A, Class J, JDDZ/7 |
| Farbe | RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 12 x 5/10 / 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 12 x 5/10 mm: 62,3 kA 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,86 kg |
| Hinweis | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Hinweis allgemein | Der angegebene Nennstrom als Orientierungswert basiert auf dem empfohlenen maximalen Betriebsstrom für einadrige Leitung mit einer zulässigen Leitertemperatur von 70 °C nach IEC 61439-1, Tabelle H.1 bei horizontaler Verlegung frei in Luft, Umgebungstemperatur 55 °C. / Der angegebene Bemessungsstrom max. (IEC) beschreibt den empfohlenen max. Betriebsstrom der Klemmstelle mit einer Grenzübertemperatur von 70K gemäß IEC 61439-1 (Tabelle 6) für Leiter mit Abstand frei in Luft verlegt. Die zulässige Isolationstemperatur ist dabei zu beachten. |
| Höhe | 239.4 |
| Klemmraum f lamellierte Cu-Schienen (Breite max) | 4.8 |
| Klemmraum f lamellierte Cu-Schienen (Breite min) | 15.5 |
| Klemmraum f lamellierte Cu-Schienen (Höhe max) | 20 |
| Klemmraum f lamellierte Cu-Schienen (Höhe min) | 20 |
| Klemmraum f lamellierte Cu-Schienen f 10 mm (H) | 20 |
| Klemmraum f lamellierte Cu-Schienen f 5 mm (H) | 20 |
| Klemmraum für lamellierte Kupferschienen | 4,8 x 15,5 |
| Klemmraum für lamellierte Kupferschienen 10 | 20 |
| Klemmraum für lamellierte Kupferschienen 5 | 20 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | oben/unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (Orientierungswert, IEC) | 278 |
| Normen | IEC/EN 61439-1 / UL 508 |
| PCF-Wert - Carbon footprint value | 3.87 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 3,87 |
| Querschnitt Rundleiter | 10 - 150 |
| Querschnitt Rundleiter max | 150 |
| Querschnitt Rundleiter min | 10 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 94.6 |
| Verlustleistung (max) | 19 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Befestigung auf dem Sammelschienensystem und Kabelanschluss mit nur einer Schraube |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
