Beschreibung

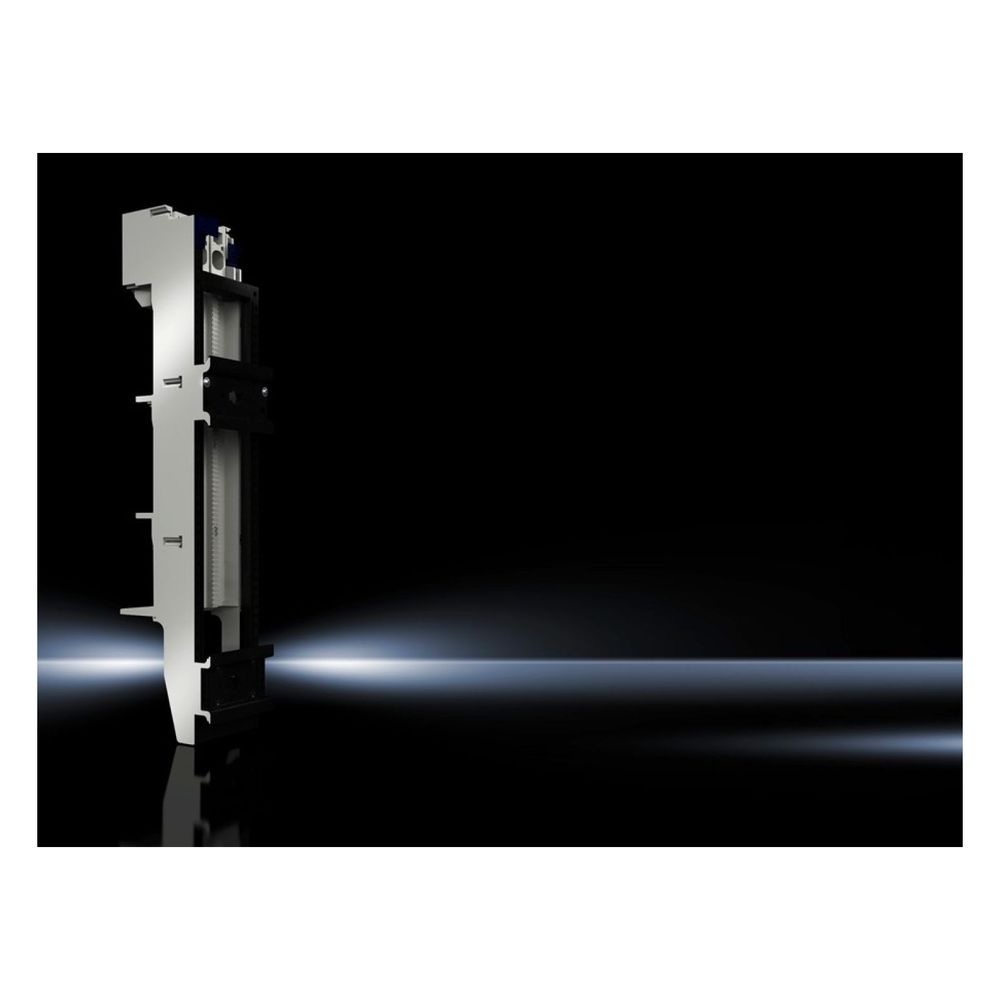

Rittal OM-Adapter RiLine, 65A 690V 3-polig 55x272mm, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit 60 mm Mittenabstand. Das 3-polige System ist für einen Bemessungsstrom von 65 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Dank der integrierten Zugfederklemmen für Rundleiter von 2,5 bis 16 mm² ist eine effiziente Installation möglich.
Robuste Konstruktion für den Schaltschrankbau
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Ausführung umfasst einen stabilen Tragrahmen sowie zwei Tragschienen, die eine flexible Bestückung unterstützen. Das Gehäuse in RAL 7035 ist für Sammelschienendicken von 5 mm bis 10 mm optimiert. Gemäß Erwärmungsprüfung nach IEC 61 439-1 ist eine Strombelastbarkeit bis 80 A möglich.
Technische Daten
- Bemessungsstrom: 65 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Schienenabstand: 60 mm
- Anschlussquerschnitt Rundleiter: 2,5 - 16 mm²
- Baubreite: 55 mm
- Bauhöhe: 272 mm
- Stromschienendicke: 5 - 10 mm
- Pol-Anzahl: 3-polig
- Material: Polyamid
Dieser OM-Adapter bietet eine Lösung für die Stromverteilung in Schaltschränken. Mit einer Baubreite von 55 mm und einer Höhe von 272 mm integriert er sich in das RiLine-System. Die Kombination aus robuster Materialwahl und der flexiblen Anschlussmöglichkeit für Rundleiter bis 16 mm² unterstützt eine sichere Betriebsfähigkeit der installierten Komponenten bei einer Bemessungsspannung von 690 V.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 272 |
| Anschluss von Rundleitern | 2,5 - 16 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340650 |
| Ausführung | mit Zugfederklemmen |
| Ausführung (Variantenebene) | mit Zugfederklemmen |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 65 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502673 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,377 kg |
| Gewicht (pro VE) | 0.34 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis Fußnote | Gemäß Erwärmungsprüfung nach IEC 61 439-1 ist eine Strombelastbarkeit bis 80 A möglich |
| Höhe | 272 |
| Katalogseite in HB 36 | 311 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 65 |
| Passend für Hersteller (Typ) | 55 mm x 237 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 2,5 - 16 |
| Querschnitt Rundleiter max | 16 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Ja |
| Tragrahmenbreite | 55 |
| Tragrahmenhöhe | 237 |
| Tragschienen Anzahl | 2 |
| Tragschienen Anzahl/Höhe | 2 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 55E, 1 x TS 55D-V |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
