Beschreibung

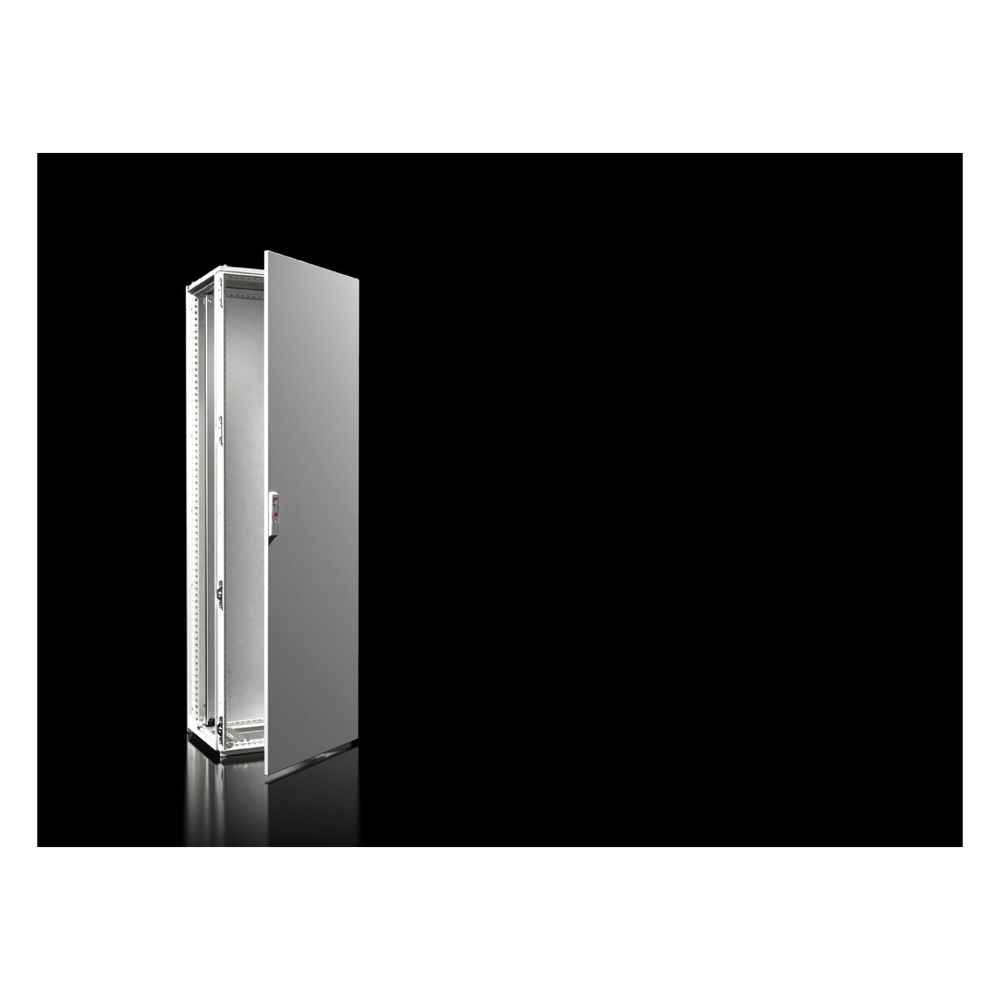

Rittal Anreih-Schranksystem VX 8684.000, 600x1800x400mm, Stahlblech, Grau
Das Rittal Anreih-Schranksystem VX 8684.000 dient als robuste Systemplattform für den professionellen Schaltschrankbau. Mit Abmessungen von 600 x 1800 x 400 mm und einer eintürigen Ausführung aus hochwertigem Stahlblech bietet das Gehäuse eine hohe Belastbarkeit von bis zu 15.000 N. Die symmetrische Profilrahmenkonstruktion ermöglicht eine effiziente Konfiguration und durchgängige Anreihbarkeit in industriellen Anwendungen.
Konstruktion und Innenausbau
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine flexible Montage von Komponenten unterstützt. Zwei Montageebenen bieten von innen und außen direkten Zugriff, während die tiefenverstellbare Montageplatte eine präzise Positionierung der Einbauten erlaubt. Die Tür ist mit einem Stangenverschluss vierfach verriegelt und verfügt über einen wechselbaren Anschlag, was die Anpassung an spezifische Einbausituationen erleichtert.
Schutz und Langlebigkeit
Das Gehäuse erfüllt die Schutzart IP55 und bietet eine Stoßfestigkeit gemäß IK10, wodurch die untergebrachte Technik zuverlässig vor äußeren Einflüssen geschützt wird. Die Oberfläche durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung sowie einer außenliegenden Pulverbeschichtung in RAL 7035. Dieser Aufbau sichert eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel.
Das System überzeugt durch hohe Raumeffizienz und durchgängige Kompatibilität im Engineering. Die robuste Stahlblechkonstruktion und die präzise Fertigung stellen eine langlebige Lösung für anspruchsvolle Umgebungen dar. Mit der Schutzart IP55 und der Schlagfestigkeit IK10 bietet das System die notwendige Sicherheit, während die tiefenverstellbare Montageplatte eine zeitsparende Installation ermöglicht.
Technische Daten
- Breite: 600 mm
- Höhe: 1800 mm
- Tiefe: 400 mm
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Belastbarkeit: 15.000 N
- Anzahl Türen: 1
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Montageplatte
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 499 mm x 1.696 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 1.800 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8684000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 600 |
| Breite Montageplatte | 499 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813793 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 86,9 kg |
| Gewicht (pro VE) | 86.9 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 120 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 254.06 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 254,06 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
