Beschreibung

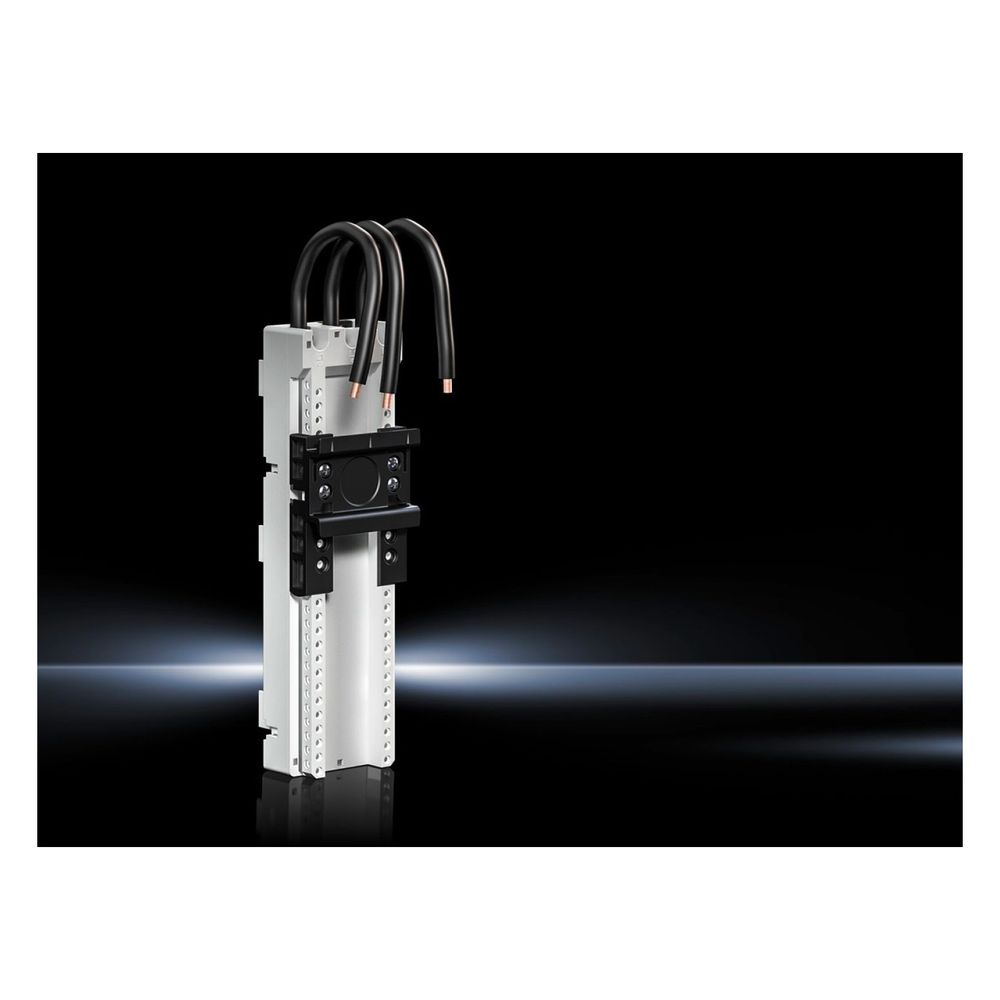

Rittal Geräteadapter Comfort, 32A, 45x160x34,5mm, Polyamid, RAL 7035
Dieser Geräteadapter aus der Comfort-Serie ermöglicht die mechanische Befestigung sowie die direkte Kontaktierung elektrischer Betriebsmittel auf Sammelschienensystemen. Das 3-polige System ist für einen Bemessungsstrom von 32 A ausgelegt und eignet sich für den Aufbau von Schalt- und Schutzgeräten mit Tragschienenbefestigung.
Funktion und Montage
Der Adapter ist für die direkte Montage auf dem Board vorgesehen und unterstützt den Aufbau von Schalt- und Schutzgeräten mittels einer verstellbaren Tragschiene. Der elektrische Anschluss erfolgt über Rundleiter, wobei die Anschlussleitungen eine Länge von 160 mm bei einem Querschnitt von AWG 10 aufweisen. Die Konstruktion aus Polyamid erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0 und ist in der Farbe RAL 7035 gehalten.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsbetriebsspannung: 690 V (AC) / 600 V (DC)
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 160 mm
- Tiefe: 34,5 mm
- Schienenabstand: 60 mm
- Min. Stromschienendicke: 10 mm
- Anschlussleitungen: AWG 10 (160 mm)
- Material: Polyamid (UL 94-V0)
Durch die robuste Bauweise und die Auslegung auf 32 A bei einer Bemessungsbetriebsspannung von bis zu 690 V (AC) bietet dieser Adapter eine Lösung für die Stromverteilung in Schaltanlagen. Die kompakten Abmessungen von 45 x 160 mm und die flexible Tragschienenbestückung erleichtern die Integration in das RiLine Compact System und unterstützen eine effiziente Montage von Schutzgeräten.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 160 mm Tiefe: 34,5 |
| Anschlussleitungen (Länge) | 160 |
| Anschlussleitungen (Querschnitt) | AWG 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635350 |
| Ausführung | Comfort |
| Ausführung (Variantenebene) | Comfort |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsbetriebsspannung | 600 V (DC), 3~ / 690 V (AC), 3~ |
| Bemessungsbetriebsspannung (max) UL | 600 V AC |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom In | 32 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817333 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Funktionen | Für die mechanische Befestigung und direkte Kontaktierung elektrischer Betriebsmittel auf dem Board |
| Für Wandlereinbau | Nein |
| Gewicht | 0,145 kg |
| Gewicht (pro VE) | 0.58 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Infotext Keyuser - nur intern | ECAT-Text muss noch angepasst werden. |
| Katalogseite in HB 36 | 287 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 |
| Min Stromschienendicke | 10 |
| Pol-Anzahl | 3-polig |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Tiefe | 34.5 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | verstellbar |
| Tragschienenbestückung | 1 Tragschiene |
| Variantenunterscheidungsmerkmal | M-14_RATED_CURRENT_MAX / M-18_CONSTRUCTION_SPEC |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter |
| WEEE-Nr. | 11161726 |
