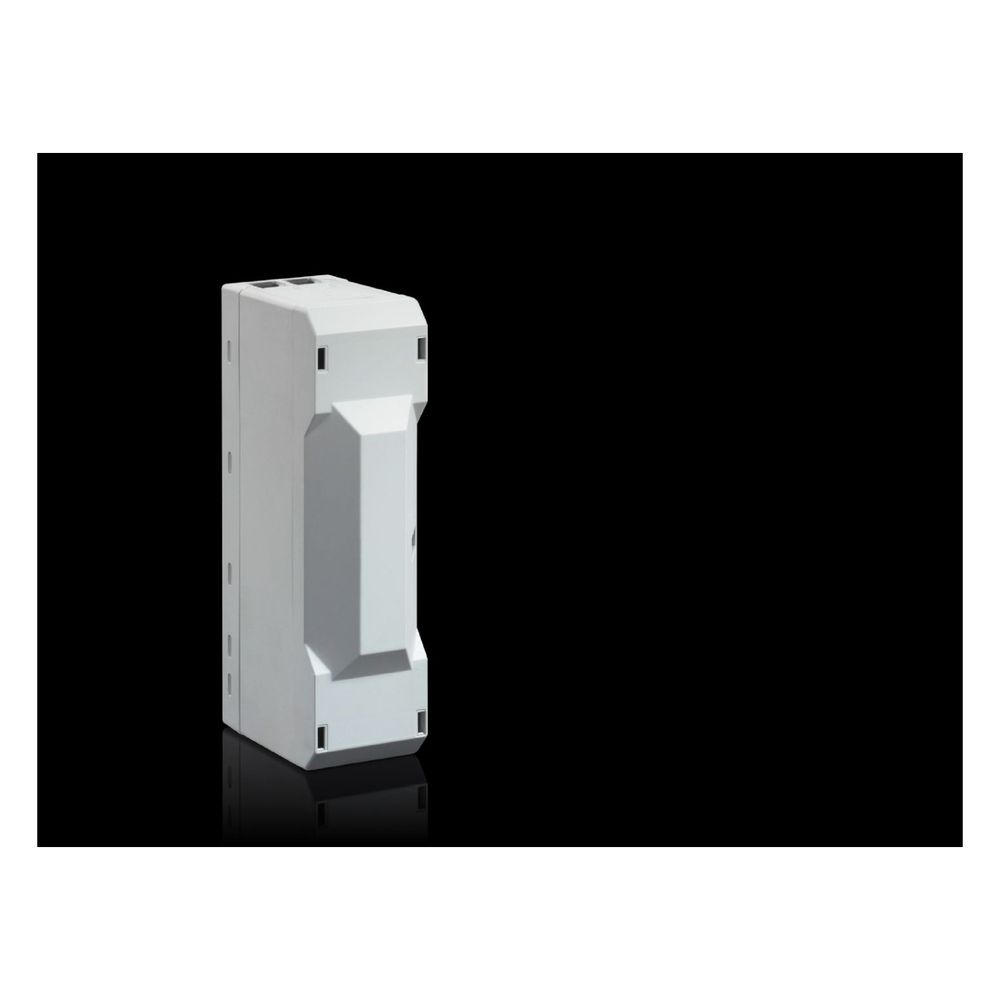

Rittal Anschlussadapter RiLine Compact 9635210, 125A 3-polig, 45x160x92,5mm, Polyamid, RAL 7035

Dieser 3-polige Anschlussadapter ermöglicht die effiziente Einspeisung in Sammelschienensysteme der Serie RiLine Compact. Mit einem Bemessungsstrom von 125 A und einem flexiblen Leitungsabgang nach oben oder unten eignet sich das Bauteil für eine Vielzahl von Anwendungen im Schaltschrankbau. Die Montage erfolgt auf Systemen mit einem Schienenabstand von 60 mm.

Vielseitige Anschlusstechnik

Der Adapter ist für den Anschluss von Rundleitern mit einem Querschnitt von 6 bis 50 mm² ausgelegt. Die elektrische Kontaktierung erfolgt über eine robuste Rahmenklemme, die sowohl eindrähtige als auch feindrähtige Leiter sicher aufnimmt. Neben der primären Funktion zur Einspeisung des Boards kann das Modul zudem als Mitteneinspeisung oder als Längsverbinder für zwei angereihte Boards eingesetzt werden.

Robuste Konstruktion

Das Gehäuse besteht aus widerstandsfähigem Polyamid, dessen Brandverhalten gemäß UL 94 klassifiziert ist. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Integration in bestehende Stromverteilungssysteme. Das System ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC beziehungsweise 600 V DC ausgelegt.

Technische Daten

• Bemessungsstrom: 125 A
• Bemessungsbetriebsspannung: 690 V (AC) / 600 V (DC)
• Pol-Anzahl: 3-polig
• Leitungsanschluss: 6 - 50 mm²
• Schienenabstand: 60 mm
• Max. Stromschienendicke: 10 mm
• Breite: 45 mm
• Höhe: 160 mm
• Tiefe: 92,5 mm

Durch die hohe Flexibilität bei der Leitungsführung und die universelle Eignung für verschiedene Leiterarten stellt dieser Adapter eine zuverlässige Komponente für die Stromverteilung dar. Mit einer Belastbarkeit von 125 A und der kompakten Bauform unterstützt das System eine geordnete und sichere Energieeinspeisung in 3-poligen Sammelschienensystemen.
