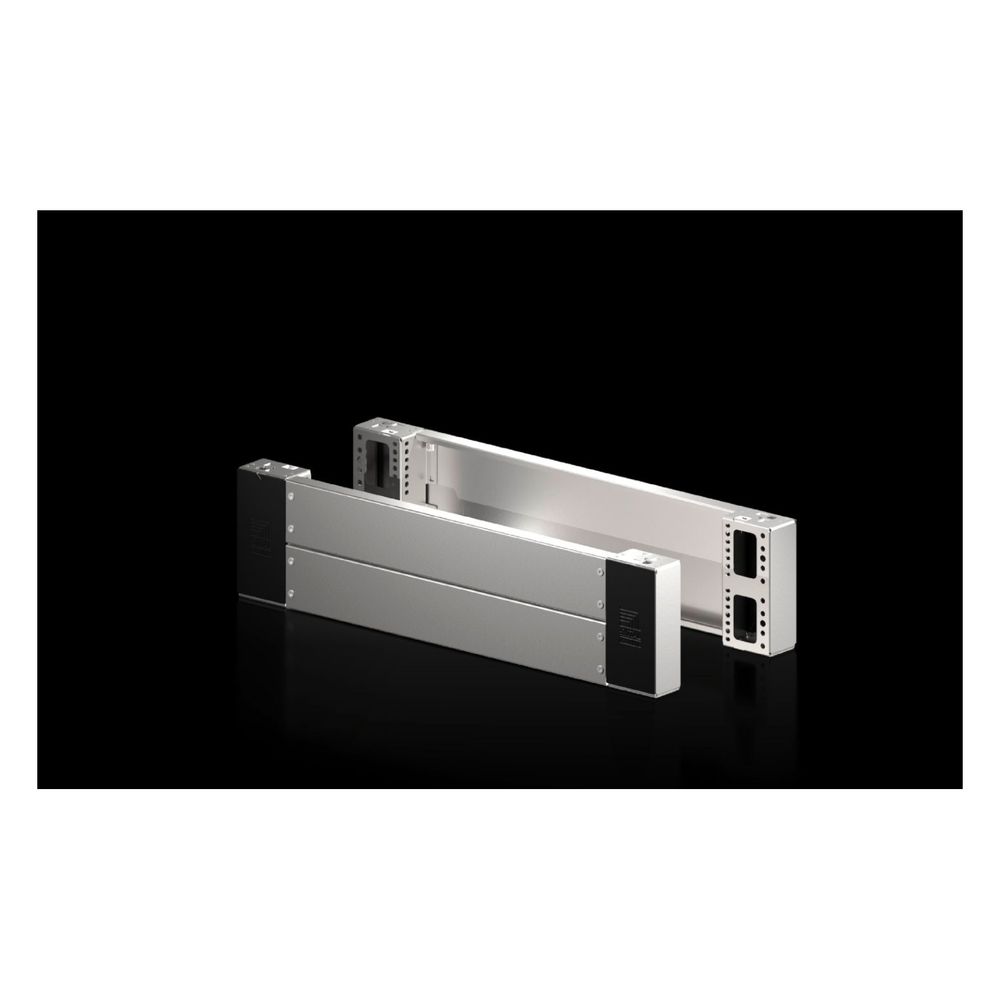

Rittal Sockel-Eckstück VX 8660061, 200mm, 800mm, Edelstahl, Aluminium, 2 Stück
Das Rittal VX Sockel-Eckstück-System dient als stabile Basis für Schaltschränke der Serien VX, VX SE, TS und PC mit einer Breite von 800 mm. Die 200 mm hohen Eckstücke verfügen über eine integrierte Selbstpositionierung für eine präzise Montage am Gehäuse. Große Öffnungen in den Eckstücken ermöglichen einen einfachen Zugang zu den Verschraubungsstellen.
Stabilität und Montage
Die Konstruktion aus Edelstahl 1.4301 (AISI 304) sorgt für eine hohe Belastbarkeit. Die Sockel-Eckstücke unterstützen die Kabelrangierung und lassen sich nahtlos aneinanderreihen. Die im Lieferumfang enthaltenen Blenden für die Vorder- und Rückseite schließen die Sockeleinheit ab und tragen zur zusätzlichen Stabilisierung bei. Die Oberflächen sind in Strichschliff, Korn 400 ausgeführt.
Technische Daten
- Höhe: 200 mm
- Passend für Gehäusebreite: 800 mm
- Material: Edelstahl 1.4301 (AISI 304)
- Oberfläche: Strichschliff, Korn 400
- Type Rating nach UL 508A: Type 1, 3R, 4, 4X, 12
Dieses Sockelsystem ermöglicht eine sichere Aufstellung von Schaltschränken. Durch die Kombination aus korrosionsbeständigem Edelstahl und der Bauhöhe von 200 mm bietet das System eine zuverlässige Basis für industrielle Anwendungen. Die einfache Montage und die gute Zugänglichkeit erleichtern die Installation der Schrankeinheiten.
Lieferumfang
- 4x Sockel-Eckstück, 200 mm
- 4x Abdeckkappe
- 1x Sockel-Blende vorne/hinten, 200 mm
- 2x Sockel-Blende vorne/hinten, 100 mm
- 1x Anreihabdeckung
- Inkl. Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 200 |
| Artikelnummer | RITTAL-8660061 |
| Ausführung | Sockelvorder-/rückseite |
| Breite | 800 |
| EAN-13 | 4028177037939 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sockel |
| Farbe | Aluminium |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für Be-/Entlüftung | Nein |
| Geeignet für Gehäusebaubreite | 800 |
| Geeignet für Kabelrangierung | Ja |
| Gewicht | 4,037 kg |
| Hinweis | Sockel-Blenden, seitlich sind zum Abschluss einer Sockel-Einheit notwendig und dienen zur zusätzlichen Stabilisierung der Sockel untereinander. Die im Lieferumfang enthaltenen Abdeckkappen können bei Bedarf gegen Abdeckkappen, Edelstahl für Sockel-System VX, Edelstahl ausgetauscht werden. Die Komponenten der 1. Generation des Sockel-Systems können nicht mit den Komponenten der 2. Generation des Sockel-Systems kombiniert werden |
| Hinweis allgemein | Sockel-Blenden, seitlich sind zum Abschluss einer Sockel-Einheit notwendig und dienen zur zusätzlichen Stabilisierung der Sockel untereinander. / Die im Lieferumfang enthaltenen Abdeckkappen können bei Bedarf gegen Abdeckkappen, Edelstahl für Sockel-System VX, Edelstahl ausgetauscht werden. / Die Komponenten der 1. Generation des Sockel-Systems können nicht mit den Komponenten der 2. Generation des Sockel-Systems kombiniert werden |
| Höhe | 200 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferumfang (Variantenebene) | 4 Sockel-Eckstücke / 4 Abdeckkappen / 1 Sockel-Blende vorne/hinten, 200 mm / 2 Sockel-Blenden vorne/hinten, 100 |
| Material (Produktebene) | Sockel-Eckstück: Edelstahl 1.4301 (AISI 304) / Sockel-Blende vorne/hinten: Edelstahl 1.4301 (AISI 304) / Abdeckkappen: ABS |
| Oberfläche | Strichschliff, Korn 400 |
| Oberfläche (Produktebene) | Strichschliff, Korn 400 |
| Passend für Breite | 800 |
| Passend für Gehäusetyp | VX / VX SE / TS / PC |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 800 mm Gehäusetyp: VX SE Gehäusetyp: TS Gehäusetyp: PC |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE TS PC Breite: = 800 |
| RAL-Nummer (ähnlich) | 9006 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Verpackungseinheit | 2 |
| Werkstoff | rostfreier Stahl |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | 2. Generation |
| WEEE-Nr. | 11161726 |
