Beschreibung

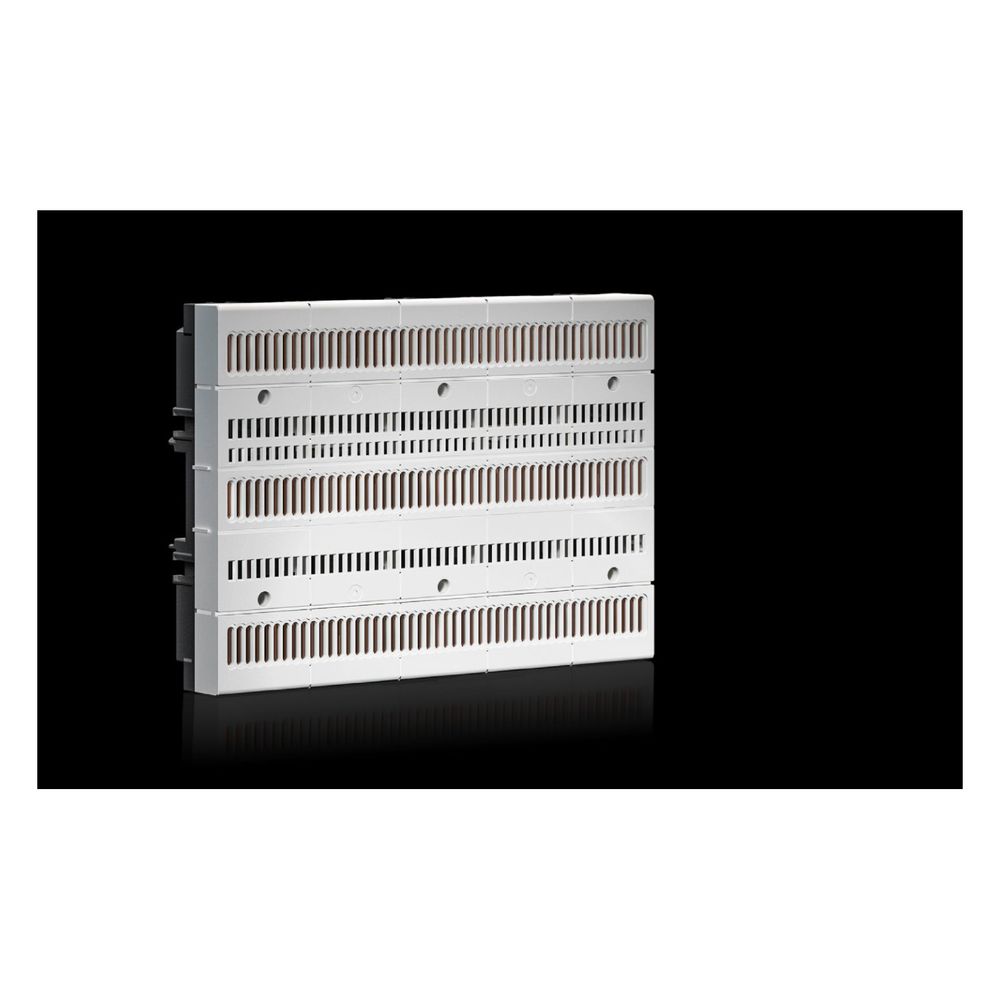

Rittal Sammelschienen-Board RiLine Compact 9635000, 125A 690V 3-polig 225x160x45,1mm, Polyamid/Polycarbonat/Kupfer, RAL 7035
Das Rittal Board aus dem RiLine Compact System dient als berührungsgeschütztes Sammelschienen-Board für die sichere Aufnahme und Kontaktierung von Komponenten in Schalt- und Steuerungsanlagen. Durch die direkte Steckmontage auf dem Board wird der Verdrahtungsaufwand reduziert, während vorgeprägte Teilungseinheiten eine schnelle und präzise Positionierung der Bauteile ermöglichen.
Effiziente Stromverteilung
Das 3-polige Sammelschienen-Board ist für eine Bemessungsstromstärke von bis zu 125 A ausgelegt und bietet eine robuste Basis für den Aufbau auf Montageplatten oder Tragschienen. Die Konstruktion aus Polyamid, Polycarbonat und E-Cu erfüllt das Brandverhalten gemäß UL 94-V0. Mit der Schutzart IP 2X ist das System für den professionellen Einsatz in anspruchsvollen Umgebungen konzipiert.
Technische Daten
- Breite: 225 mm
- Höhe: 160 mm
- Tiefe: 45,1 mm
- Bemessungsstrom max.: 125 A
- Bemessungsbetriebsspannung: 690 V (AC) / 600 V (DC)
- Polzahl: 3
- Schienenabstand: 60 mm
- Max. Teilungseinheiten: 5 (á 45 mm)
- Schutzart: IP 2X
- Material: Polyamid / Polycarbonat / E-Cu
Dieses Sammelschienen-Board optimiert die Stromverteilung in individuellen Schaltanlagen durch eine kompakte Bauweise und einfache Handhabung. Mit einer Bemessungsspannung von bis zu 690 V (AC) und einem maximalen Strom von 125 A bietet es eine zuverlässige Lösung für den Aufbau effizienter Steuerungssysteme. Die Kombination aus schneller Steckmontage und hoher mechanischer Stabilität macht das Board zu einer idealen Komponente für den professionellen Anlagenbau.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 225 mm Höhe: 160 mm Tiefe: 45,1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635000 |
| Bemessungsbetriebsspannung | 690 V (AC) / 600 V (DC) |
| Bemessungsbetriebsspannung (max) UL | 600 V (AC) / 600 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom | 100 |
| Bemessungsstrom max | 125 |
| Branchentext - Bulletpoints | RiLine Compact bis 125 A / Mini-PLS bis 250 A / RiLine PLS/Flachkupferschienen bis 800/1600 A / Ri4Power 185 mm-System bis 2100 A / Flachkupferschienen bis 6300 |
| Branchentext - Überschrift | Sammelschienensysteme für individuelle Schalt- und Steuerungsanlagen |
| Breite | 225 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817418 |
| Elektrische Werte UL | 10 kA / 50 kA/Fuse Class J/60A/JDDZ / 65 kA/Leistungsschalter/125A/DIVQ / 100 kA/Leistungsschalter/125 A/DIVQ / 100 kA/Fuse Class J/175A/JDDZ |
| Farbe | RAL 7035 |
| Funktionen | Berührungsgeschütztes Sammelschienen-Board für die sichere Aufnahme und Kontaktierung von Komponenten durch einfache Steckmontage / Im Board vorgeprägte Teilungseinheiten ermöglichen eine sichere und schnelle Positionierung der Komponenten / Reduzierung des Verdrahtungsaufwandes durch direkte Kontaktierung auf dem Board |
| Für Montageplattenaufbau | Ja |
| Für Tragschienenaufbau | Ja |
| Für Wandlereinbau | Nein |
| Gewicht | 0,808 kg |
| Gewicht (pro VE) | 0.808 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Katalogseite in HB 36 | 284 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Material (Produktebene) | Polyamid / Polycarbonat / E-Cu / Brandverhalten gemäß UL 94 |
| Max Teilungseinheiten á 45 mm | 5 |
| Normen | UL 508 / IEC 61 439 |
| Oberflächenschutz | sonstige |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schutzart IP nach IEC 60529 | IP 2X |
| Tiefe | 45.1 |
| Verpackungseinheit | 1 |
| Werkstoff | Kupfer |
| WEEE-Nr. | 11161726 |
