Beschreibung

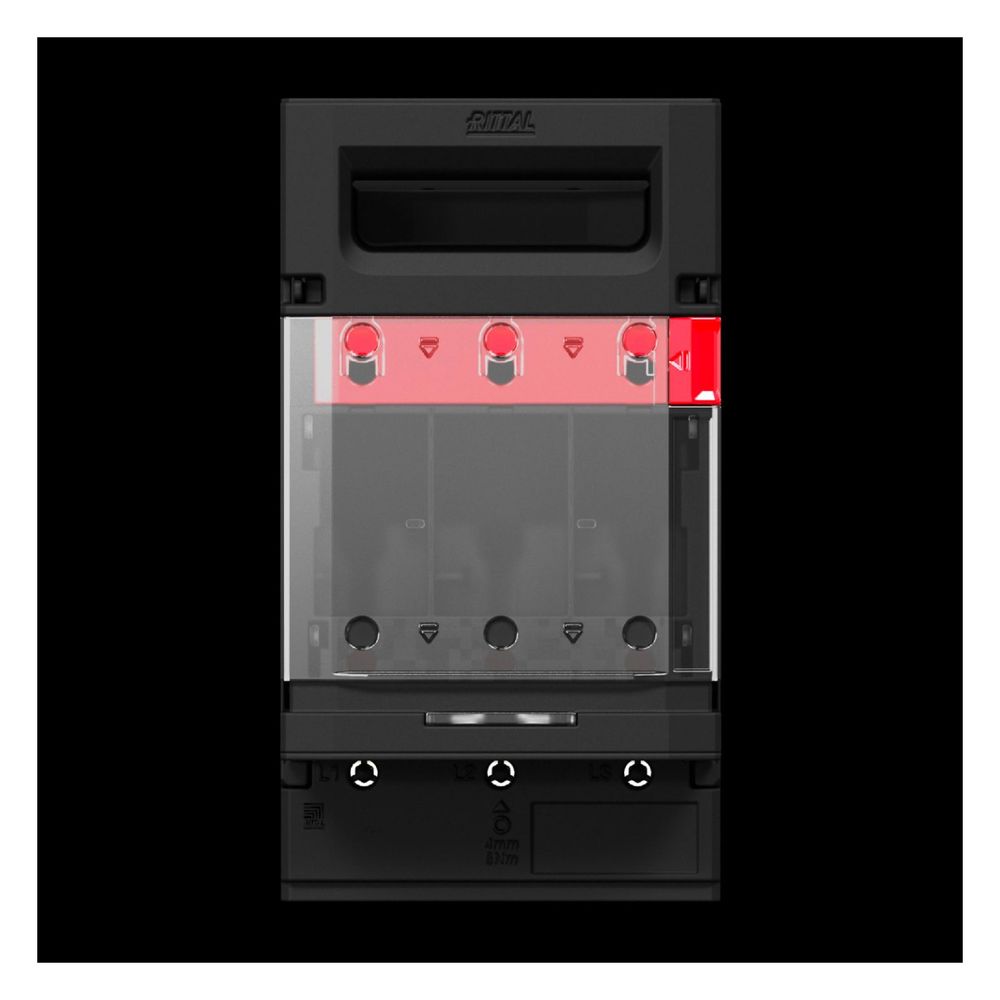

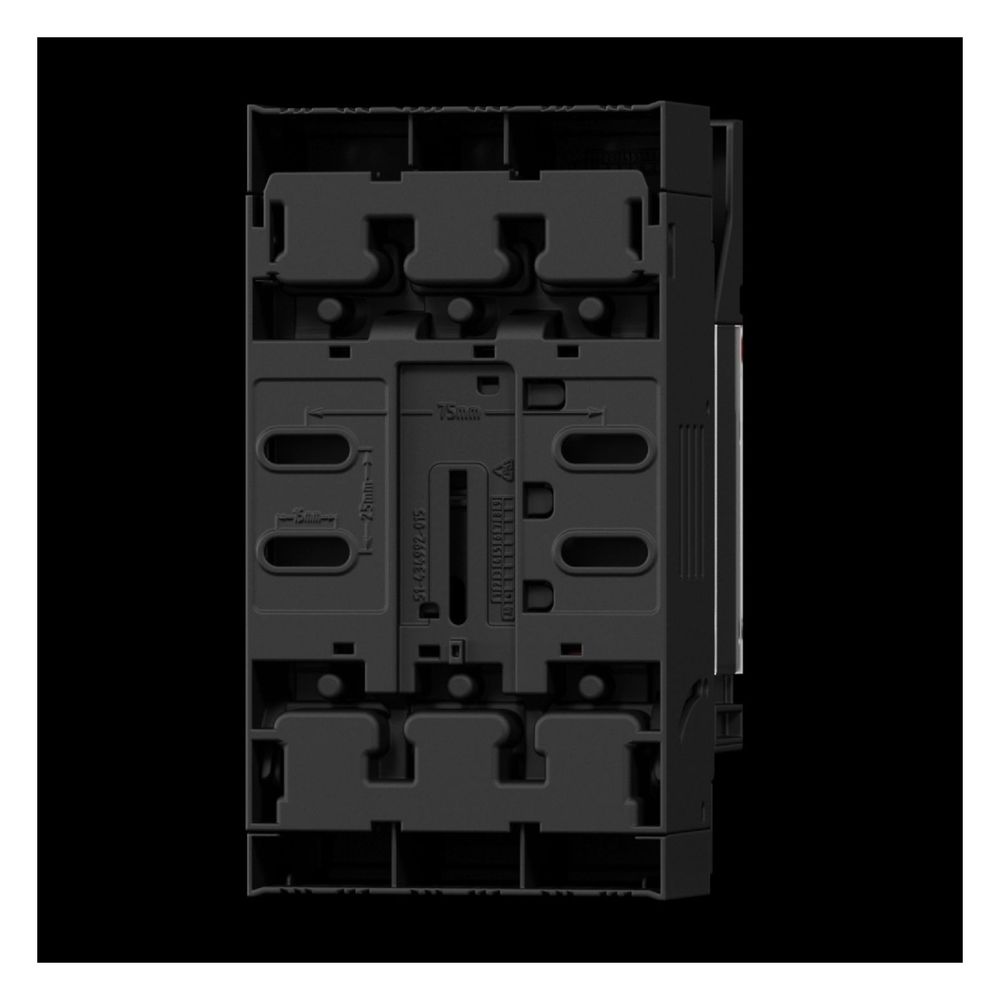

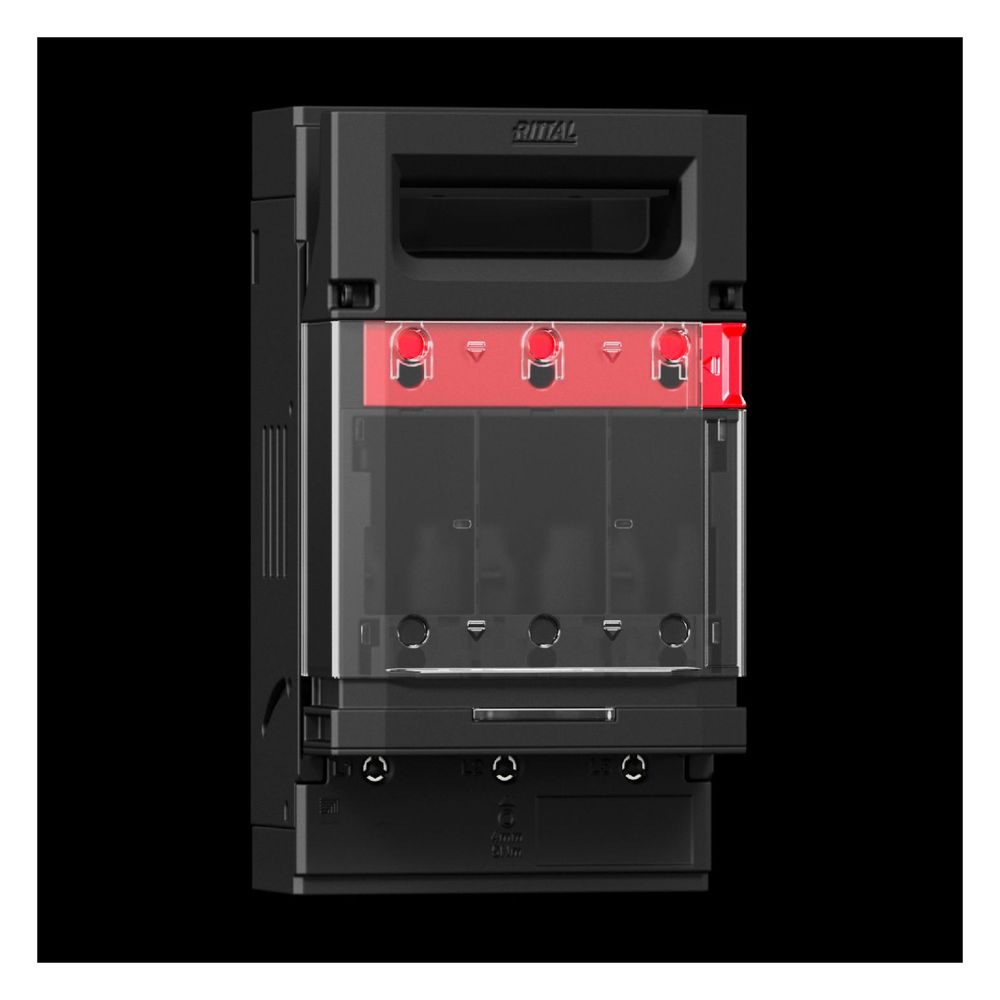

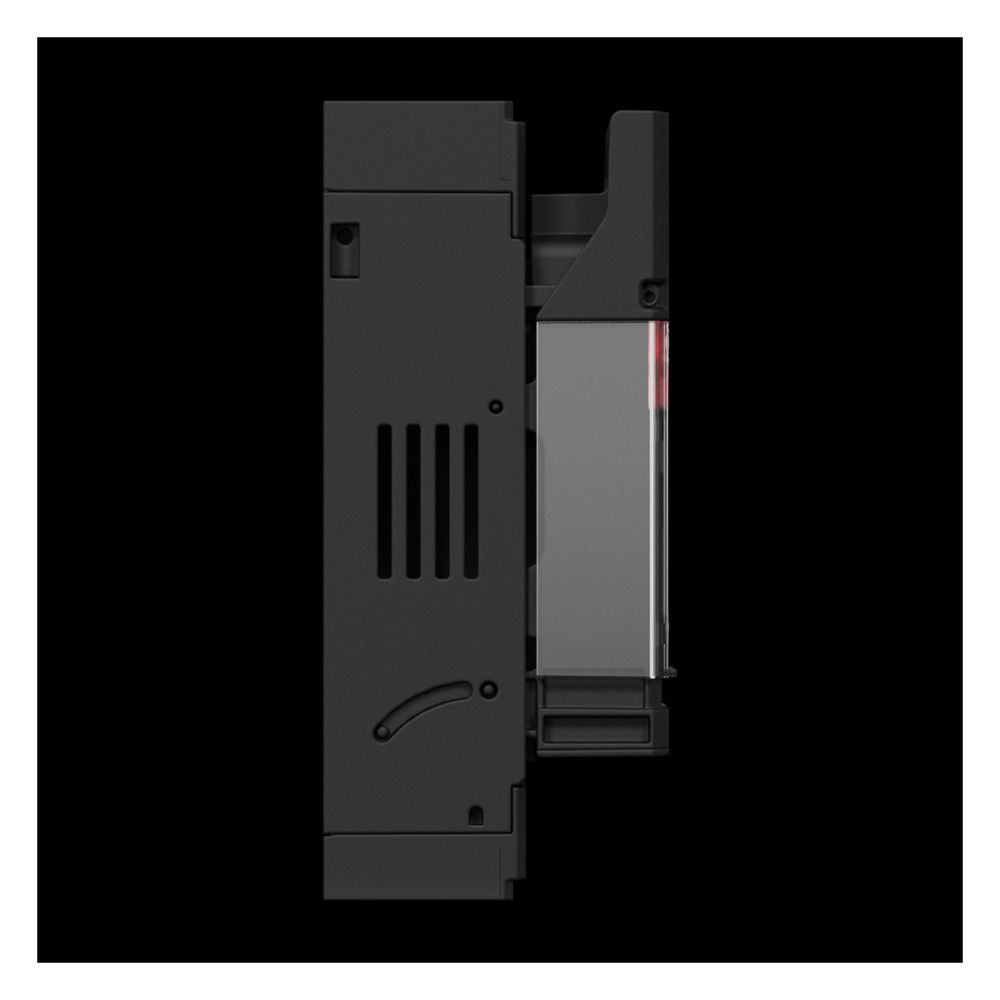

Rittal NH-Sicherungslasttrenner RiLineX 9363000, 160A, 3-polig, 106x194x86,1mm, Polyamid, RAL 9005/RAL 35745
Dieser 3-polige NH-Sicherungslasttrenner der Größe 00 ist für die Montage auf Montageplatten konzipiert und für einen Nennstrom von bis zu 160 A ausgelegt. Das System ermöglicht eine flexible Leitungsführung durch einen wahlweise oben oder unten liegenden Abgang und bietet eine Bemessungsbetriebsspannung von 690 V AC. Die robuste Bauweise aus Polyamid eignet sich für den Einsatz in professionellen Stromverteilungen.
Funktionalität und Sicherheit
Der Lasttrenner zeichnet sich durch eine hohe Anwenderfreundlichkeit bei Wartungsarbeiten aus. Der Deckel ist abschließbar und plombierbar, um unbefugte Zugriffe zu verhindern. Für eine sichere Spannungsprüfung sind separate Öffnungen direkt am Deckel integriert. Ein werkzeugloser Umbau des Leitungsabgangs sowie eine dedizierte Parkposition für den Deckel erleichtern die Handhabung im Servicefall.
Technische Daten
- NH-Baugröße: 00
- Nennstrom (max.): 160 A
- Pol-Anzahl: 3-polig
- Bemessungsbetriebsspannung: 690 V AC
- Anschlussart: Schraube M8
- Schutzart: IP 2XB
- Breite: 106 mm
- Höhe: 194 mm
- Tiefe: 86,1 mm
- Verlustleistung (max.): 16 W
Die Kombination aus kompakter Bauweise und durchdachten Sicherheitsmerkmalen macht diesen Lasttrenner zu einer zuverlässigen Komponente für die elektrische Energieverteilung. Mit einer maximalen Bemessungsbetriebsspannung von 690 V AC und einer Belastbarkeit von 160 A bietet das System eine hohe Betriebssicherheit. Die einfache Montage auf Platten sowie die integrierten Messstellen für die Spannungsprüfung unterstützen eine effiziente Wartung und Inbetriebnahme.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 194 mm Tiefe: 86,1 |
| Anschlussart, elektrisch | Schraube M8 |
| Artikelnummer | RITTAL-9363000 |
| Ausführung | Für Montageplattenaufbau |
| Ausführung (Variantenebene) | Für Montageplattenaufbau |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsisolationsspannung | 1000 |
| Bemessungsisolationsspannung Ui | 1000 |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 11.56 |
| Breite | 106 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001709 |
| Farbe | RAL 9005 RAL 35745 |
| Für Montageplattenaufbau | Ja |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 0,785 kg |
| Höhe | 194 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 160 |
| NH-Baugröße | 00 |
| PCF-Wert - Carbon footprint value | 5.07 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 5,07 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 00 / NH 000 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 86.1 |
| Verlustleistung (max) | 16 |
| Verlustleistung je Schmelzeinsatz (max) | 12 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
