Beschreibung

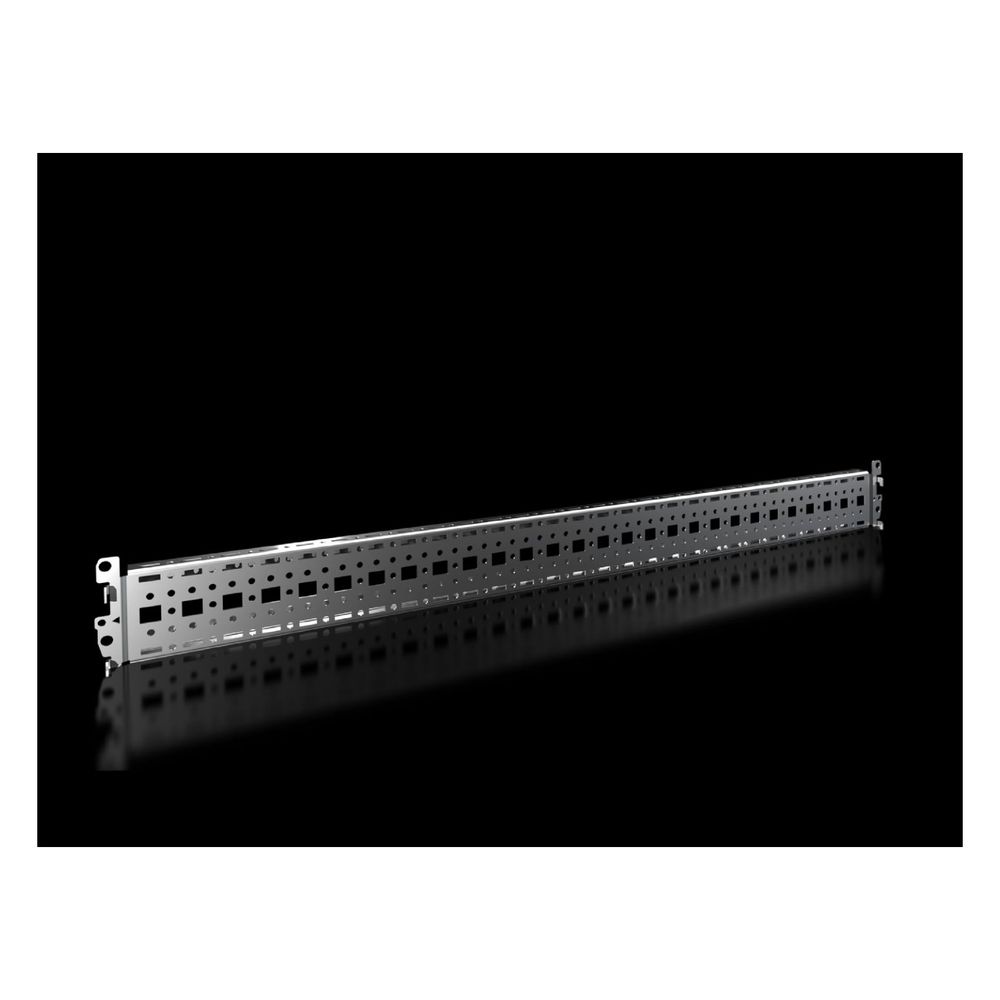

Rittal System-Chassis VX 8617.020, 18x64mm, Stahlblech, Zink
Dieses System-Chassis ermöglicht einen variablen und individuellen Innenausbau des Schrankgerüstes auf der äußeren Montageebene. Die Montageschiene ist für Gehäuse der Serie VX mit einer Breite oder Tiefe von 500 mm konzipiert und bietet durch die Systemlochung an allen vier Seiten eine hohe Flexibilität bei der Komponentenanordnung.
Montage und Anwendung
Die Installation erfolgt durch einfaches Einhängen in die Systemlochung und anschließendes Verschrauben von außen. Bei bereits montierten Seitenwänden oder angereihten Schränken lässt sich die Schiene alternativ von der Schrankinnenseite aus befestigen. Die Einbaumöglichkeiten umfassen die Montage direkt am Schrankprofil sowie zwischen zwei System-Chassis mit einem Querschnitt von 23 x 64 mm.
Die aus verzinktem Stahlblech gefertigte Schiene sorgt für eine stabile Basis im Schaltschrankbau. Mit einer Höhe von 64 mm und einer Tiefe von 18,5 mm fügt sie sich präzise in die Gehäusestruktur ein und unterstützt eine strukturierte Installation von Einbauten.
Technische Daten
- Ausführung: Montageschiene
- Material: Stahlblech
- Oberfläche: Verzinkt
- Geeignet für Gehäusebaubreite: 500 mm
- Geeignet für Gehäusebautiefe: 500 mm
- Höhe: 64 mm
- Tiefe: 18,5 mm
- Breite: 425 mm
Das System-Chassis aus verzinktem Stahlblech bietet eine robuste Lösung für den Innenausbau von VX-Gehäusen. Durch die flexible Montage von außen oder innen sowie die Systemlochung an allen vier Seiten ist eine effiziente und anpassungsfähige Installation gewährleistet. Die Schiene mit einer Höhe von 64 mm und einer Tiefe von 18,5 mm ist optimal auf Gehäuse mit 500 mm Breite oder Tiefe abgestimmt.
Lieferumfang
- 4x System-Chassis
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8617020 |
| Ausführung | Montageschiene |
| Breite | 425 |
| EAN-13 | 4028177829053 |
| Einbaumöglichkeiten | Auf äußerer Montageebene am Schrankprofil / Auf äußerer Montageebene zwischen zwei System-Chassis 23 x 64 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 500 |
| Geeignet für Gehäusebautiefe | 500 |
| Gewicht | 0,518 kg |
| Gewicht (pro VE) | 2.07 |
| Höhe | 64 |
| Infotext Keyuser - nur intern | 05.09.2018 NK/ps: Einbaumöglichkeit:"Bei bereits montierten SW oder anger. Schränken kann die Montage der System Ch. auch von der Schrankinnenseite erfolgen" raus, weil technisch nicht möglich. |
| Katalogseite in HB 36 | 990 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Tiefe | 500 |
| Passend für Gehäusetyp | VX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX Breite/Tiefe: 500 |
| PCF-Wert - Carbon footprint value | 9.99 |
| Product Carbon Footprint - PCF | 9,99 |
| Produktbeschreibung (Description Temporary) | Für variablen und individuellen Innenausbau des Schrankgerüstes auf der äußeren Montageebene. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 18,5 |
| Verpackungseinheit | 4 |
| Vorteile | Einfach von außen in die Systemlochung einhängen und verschrauben / Systemlochung an allen vier Seiten / Bei bereits angereihten Schränken kann die Montage der System-Chassis auch von der Schrankinnenseite erfolgen |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
