Beschreibung

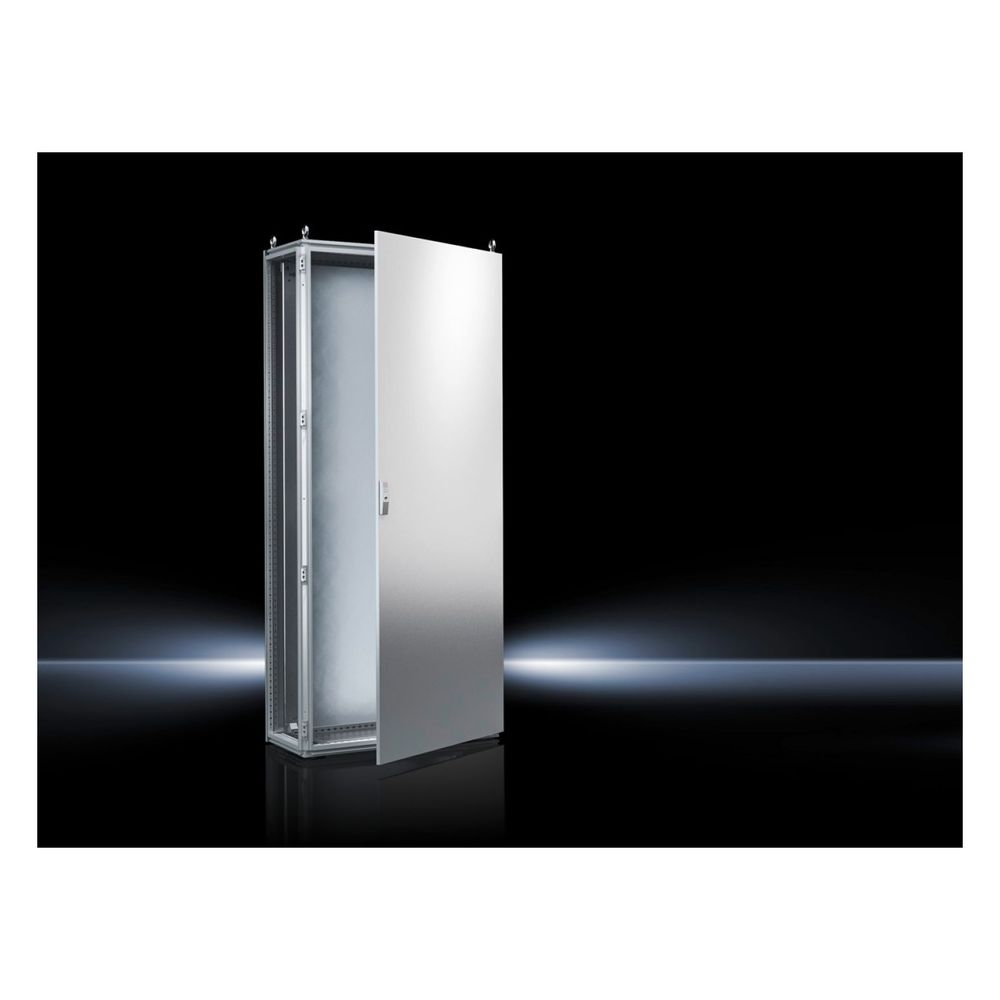

Rittal Anreihschrank TS 8 8805500, 800x2000x500mm, Stahlblech, RAL 7035
Das modulare Anreih-System TS 8 von Rittal bietet eine robuste Stahlblech-Konstruktion für anspruchsvolle industrielle Anwendungen. Mit seinen Abmessungen von 800 x 2.000 x 500 mm und einem symmetrischen 25-mm-Lochraster ermöglicht der Schrank eine effiziente Raumausnutzung sowie flexible Konfigurationsmöglichkeiten. Das System zeichnet sich durch die Schutzart IP 55 aus und ist für eine Vielzahl von Applikationen im Schaltschrankbau konzipiert.
Modulares Design und Stabilität
Die Basis bildet ein 16-faches Rohrrahmensystem, das durch seine symmetrische Profilierung eine Anreihbarkeit in alle Richtungen erlaubt. Die vertikalen Profile verfügen über zwei Montageebenen, die einen platzsparenden Innenausbau unterstützen. Zur Erhöhung der Sicherheit tragen der automatische Potenzialausgleich aller Flachteile sowie die hochwertige Oberflächenbehandlung bei, die aus einer Elektrophorese-Tauchgrundierung und einer außenliegenden Pulverbeschichtung in RAL 7035 besteht.
Flexibler Innenausbau
Die Montageplatte ist seitlich C-gekantet und lässt sich über Kunststoffgleitstücke im 25-mm-Raster in der Tiefe verstellen. Die eintürige Front ist mit einem verstärkten Rahmen ausgestattet, der zusätzliche Befestigungsmöglichkeiten für Kabelkanäle oder Schaltplantaschen bietet. Der Türanschlag ist bei Bedarf von rechts auf links wechselbar, wobei ein vierfach verriegelter Stangenverschluss für einen sicheren Verschluss sorgt.
Das System überzeugt durch seine hohe mechanische Belastbarkeit und die durchdachte Konstruktion, die eine einfache Montage von Komponenten in Höhe, Breite und Tiefe ermöglicht. Mit der Schutzart IP 55 und der Stoßfestigkeit IK09 bietet der Schrank einen zuverlässigen Schutz für empfindliche Elektronik. Die Kombination aus verzinkter Montageplatte und pulverbeschichtetem Stahlblechgehäuse sorgt für Langlebigkeit und eine hohe Widerstandsfähigkeit im täglichen Betrieb.
Technische Daten
- Breite: 800 mm
- Höhe: 2.000 mm
- Tiefe: 500 mm
- Schutzart: IP 55
- Stoßfestigkeit: IK09
- Material: Stahlblech
- Farbe: RAL 7035
- Montageplatte Abmessung: 699 mm x 1.896 mm
- Anzahl Türen: 1
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Montageplatte
- 1x Rückwand
- 1x Dachblech
- 3x Bodenbleche
- 4x Transportösen
- 2x TS Montageschienen 18 x 38 mm
Technische Daten
| Hersteller | Rittal |
| 2 Montagestege in Schranktiefe | Nein |
| Abmessung Montageplatte | 699 mm x 1.896 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 2.000 mm Tiefe: 500 |
| Anreihbar | Ja |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Ja |
| Approbation RMRS | Ja |
| Approbation TUEV | Ja |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8805500 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenaufstellung möglich | Ja |
| Branchentext - Bulletpoints | Das modulare Design von Rittal ermöglicht effiziente System-Updates, flexible Anreihoptionen und nahezu endlose Konfigurationen, die alle auf einem robusten 16-fachen Rohrrahmensystem basieren / Der Rahmen kann Gewichte von bis zu 0,675 kg auf der Montageplatte tragen und bietet eine mehrstufige Montagemöglichkeit für unübertroffene Flexibilität / Das 25-mm-Lochmuster ermöglicht die Montage von Komponenten und Zubehör in drei Richtungen - in der Höhe, Breite und Tiefe - und bietet so eine maximale Raumausnutzung (bis zu 30 % mehr verfügbarer Raum als bei herkömmlichen NEMA-Gehäusen gleicher Größe) / Die Tür ist mit einem aufgesetzten Rahmen verstärkt, der im 25-mm-Raster z. B. für die Befestigung von Kanälen, Kabelbäumen, Schaltplantaschen dient / Das abgedichtete Dach ist mit abnehmbaren Ösenschrauben gesichert, die direkt mit dem Gehäuserahmen verschraubt werden, um vor Schmutz und Feuchtigkeit abzudichten |
| Branchentext - Text | Genial einfach, vollsymmetrisch und weltweit patentiert, das ist die Erfolgsformel des Rittal TS 8-Feldschranksystems |
| Branchentext - Überschrift | TS 8 modulare, freistehende Anreihschränke |
| Breite | 800 |
| Breite Montageplatte | 699 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177251021 |
| ECCN Code | NOT_RELEVANT |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Gewicht | 126,3 kg |
| Gewicht (pro VE) | 126.3 |
| Großhandel - gelistete Nummer | 230502 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 13.03.2018 NT/PS: Lieferumfang angepasst (für Internet) (wegen Unterschiede zu 400 B Schränken), VXNews022, VX Montageplatte in SE 8 und TS 8 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / 4 Transportösen / Verschluss: 3 mm Doppelbart |
| Lieferumfang (Variantenebene) | Bodenbleche / Montageplatte / 2 TS Montageschienen 18 x 38 |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 |
| Material (Variantenebene) | Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack |
| Oberfläche (Variantenebene) | Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| Produktserie | TS Topschrank |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 797 mm Höhe: 2.005 mm Tiefe: 505 |
| Reale Breite | 797 |
| Reale Höhe | 2005 |
| Reale Tiefe | 505 |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Wandbefestigung möglich | Nein |
| Wandeinbau | Nein |
| Werkstoff | Stahl |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | TS 8 |
| WEEE-Nr. | 11161726 |
