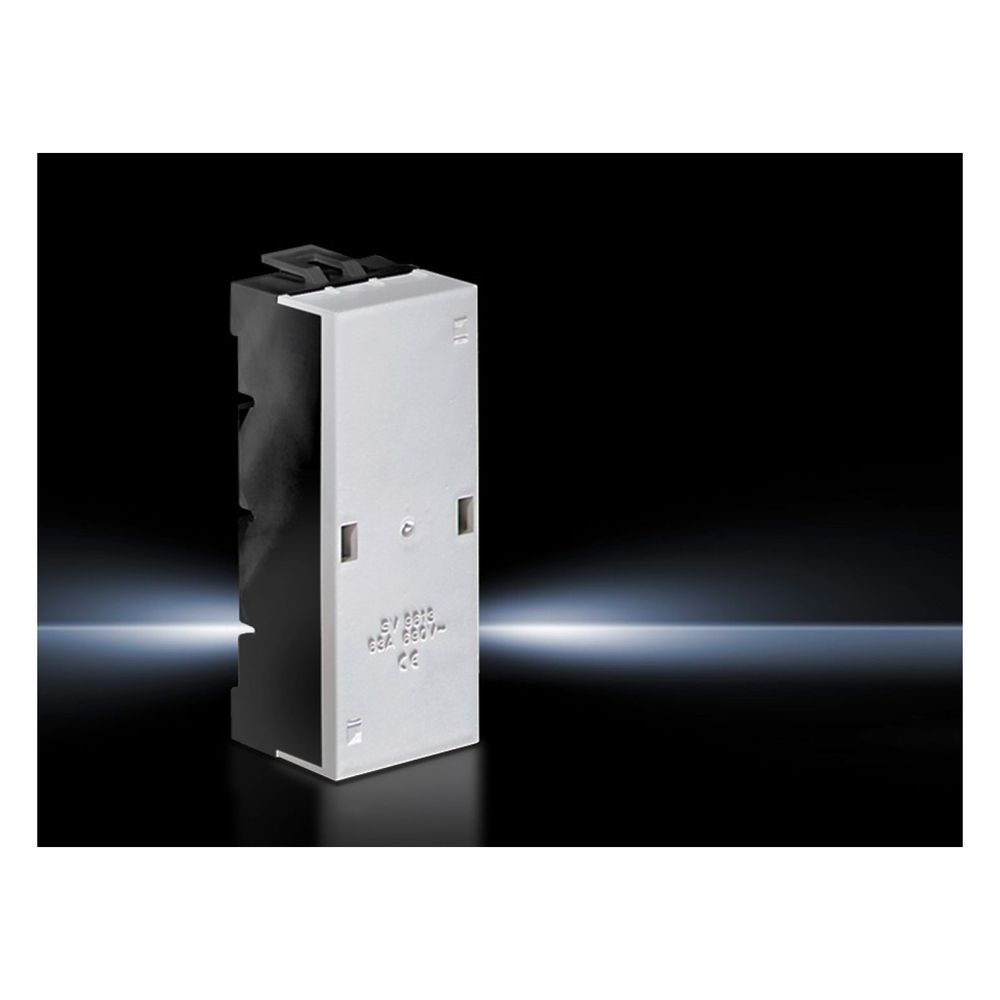

Rittal Anschlussadapter RiLine Mini-PLS, 63A 690V 3-polig 1,5-35mm2, Polyamid, RAL 7035/RAL 9011, 9613000
Der 3-polige Anschlussadapter aus der Serie RiLine ermöglicht eine effiziente Stromeinspeisung in das Rittal Mini-PLS-Sammelschienensystem. Er ist für einen Bemessungsstrom von 63 A sowie eine Bemessungsbetriebsspannung von 690 V ausgelegt und bietet flexible Anschlussmöglichkeiten für Rundleiter sowie lamellierte Kupferschienen.
Flexible Anschlussoptionen
Der Leitungsabgang kann wahlweise oben oder unten erfolgen, was eine einfache Integration in bestehende Anlagenkonzepte unterstützt. Für den Anschluss von Rundleitern steht ein Querschnittsbereich von 1,5 bis 35 mm² zur Verfügung. Bei der Verwendung von fein- oder feinstdrähtigen Leitern sind Aderendhülsen einzusetzen. Alternativ lassen sich lamellierte Kupferschienen mit einem Klemmraum von 10 x 8 mm sicher kontaktieren.
Robuste Bauweise
Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Mit einer Breite von 54 mm und einer Höhe von 160 mm ist der Adapter kompakt gestaltet und für einen Schienenabstand von 60 mm optimiert. Das Anzugsdrehmoment für die Klemmen liegt zwischen 2 und 3 Nm.
Dieser 3-polige Adapter eignet sich ideal für die Stromverteilung in Schaltanlagen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsstrom von 63 A stellt er eine zuverlässige Komponente innerhalb des Mini-PLS-Systems dar, die durch den variablen Leitungsabgang eine einfache Montage ermöglicht.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Querschnitt Rundleiter: 1,5 - 35 mm²
- Klemmraum lamellierte Kupferschienen: 10 x 8 mm
- Schienenabstand: 60 mm
- Breite: 54 mm
- Höhe: 160 mm
- Anzugsdrehmoment: 2 - 3 Nm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 54 mm Höhe: 160 |
| Anschluss von Rundleitern | 1,5 - 35 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9613000 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 63 |
| Breite | 54 |
| Breite des Adapters | 54 |
| Color (Product level) | RAL 7035 / Chassis: RAL 9011 |
| EAN-13 | 4028177140738 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | RAL 7035 Chassis: RAL 9011 |
| Gewicht | 0,397 kg |
| Gewicht (pro VE) | 0.45 |
| Höhe | 160 |
| Katalogseite in HB 36 | 294 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 10 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 8 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 10 mm Klemmraum-Höhe: 8 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 10 x 8 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 1,5 - 35 |
| Querschnitt Rundleiter Hinweis | Bei Einsatz von fein- oder feinstdrähtigen Leitern sind Aderendhülsen zu verwenden |
| Querschnitt Rundleiter max | 35 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 10 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
