Beschreibung

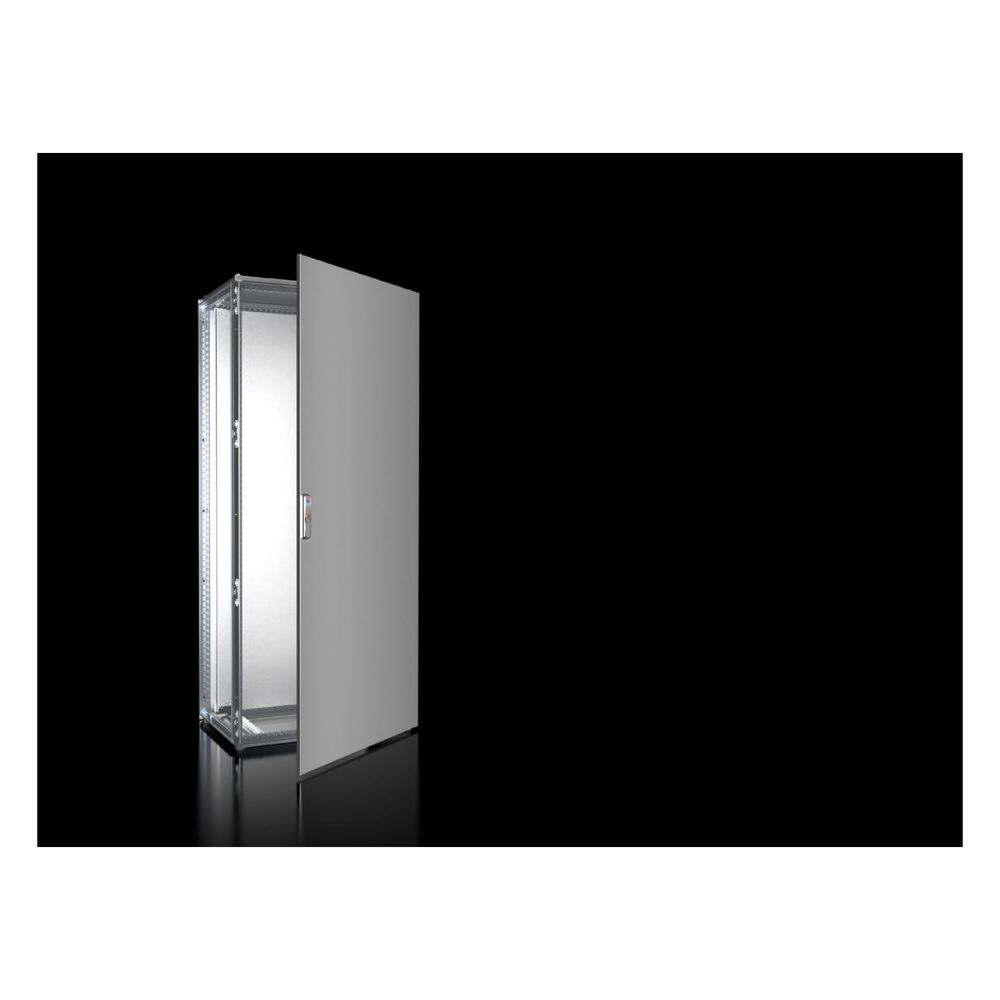

Rittal Anreih-Schranksystem VX 8455.000, 800x1800x500mm, Edelstahl
Das Anreih-Schranksystem VX25 aus hochwertigem Edelstahl 1.4301 (AISI 304) bietet eine robuste und effiziente Lösung für die zentrale Maschinensteuerung oder Stromverteilung. Mit seinen Abmessungen von 800 x 1800 x 500 mm und einer symmetrischen Profilrahmenkonstruktion ermöglicht das System eine hohe Raumeffizienz sowie flexible Anreihpotenziale. Die Ausführung mit Schutzart IP55 und Stoßfestigkeit IK10 gewährleistet einen zuverlässigen Schutz der verbauten Komponenten in anspruchsvollen Umgebungen.
Systemaufbau und Montage
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die integrierten Blindnietmuttern M6 am Profil ermöglichen eine schutzartgerechte Befestigung von Zubehör. Die Montageplatte ist seitlich C-gekantet und lässt sich über Kunststoffgleitstücke im 25-mm-Raster tiefenverstellen. Für eine flexible Kabeleinführung sind Bodenbleche vorhanden, die eine individuelle Bestückung erlauben.
Sicherheit und Langlebigkeit
Die Konstruktion zeichnet sich durch eine hohe Belastbarkeit von bis zu 15.000 N aus. Alle Flachteile wie Dach, Tür und Rückwand sind mit einer aufgeschäumten PU-Schaum-Dichtung versehen, um die Schutzart IP55 sicherzustellen. Ein automatischer Potenzialausgleich zwischen den Gehäuseteilen ist gemäß DIN 62 208 integriert. Die Oberflächen von Tür, Dach und Rückwand sind mit einem Strichschliff (Korn 400) veredelt, während das Schrankgerüst in blanker Ausführung gehalten ist.
Das System überzeugt durch seine durchgängige Engineering-Unterstützung und die einfache Projektierung. Dank der robusten Edelstahl-Ausführung und der hohen mechanischen Belastbarkeit eignet sich der Schrank ideal für industrielle Anwendungen, bei denen Langlebigkeit und Flexibilität gefordert sind. Die Kombination aus 1,5 mm bis 2,0 mm starkem Edelstahl und der verzinkten Montageplatte sorgt für eine stabile Basis für komplexe elektrische Installationen.
Technische Daten
- Breite: 800 mm
- Höhe: 1800 mm
- Tiefe: 500 mm
- Material: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Anzahl Türen: 1
- Belastbarkeit: 15.000 N
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Montageplatte
- 3x Bodenbleche
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| 2 Montagestege in Schranktiefe | Nein |
| Abmessung Montageplatte | 699 mm x 1.696 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.800 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Ja |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Ja |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8455000 |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen / Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale |
| Branchentext - Überschrift | Großschrank-System VX25, Edelstahl |
| Branchentext - Überschrift 2 | Zentrale Maschinensteuerung oder Stromverteilung mit VX25 Edelstahl Schaltschranksystem |
| Breite | 800 |
| Breite Montageplatte | 699 |
| EAN-13 | 4028177920170 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 113,2 kg |
| Gewicht (pro VE) | 113 |
| Hinweis | Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube 2486.400 einzusetzen |
| Hinweis allgemein | Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube 2486.400 einzusetzen |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | Verfügbar vorauss. Anfang 09/2018 (28.08.2018 PS) |
| Katalogseite in HB 36 | 244 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Bodenbleche / Rückwand / Montageplatte / Verschluss: 3 mm Doppelbart / 2 Montageschienen 18 x 39 |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Edelstahl 1.4301 (AISI 304), 1,5 mm / Dach: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff / Tür: Edelstahl 1.4301 (AISI 304), 2,0 mm, außen Strichschliff / Rückwand: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff / Bodenbleche: Edelstahl 1.4301 (AISI 304), 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Stahlblech 1,51,521,51,53 außen Strichschliff, Korn 400außen Strichschliff, Korn 400außen Strichschliff, Korn 400verzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst und Bodenbleche: blank Tür, Dach und Rückwand: außen Strichschliff, Korn 400 Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst und Bodenbleche: blank / Tür, Dach und Rückwand: außen Strichschliff, Korn 400 / Montageplatte: verzinkt |
| Oberfläche Komponenten | außen Strichschliff, Korn 400 / außen Strichschliff, Korn 400 / außen Strichschliff, Korn 400 / verzinkt |
| PCF-Wert - Carbon footprint value | 346.55 |
| Product Carbon Footprint - PCF | 346,55 |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
