Beschreibung

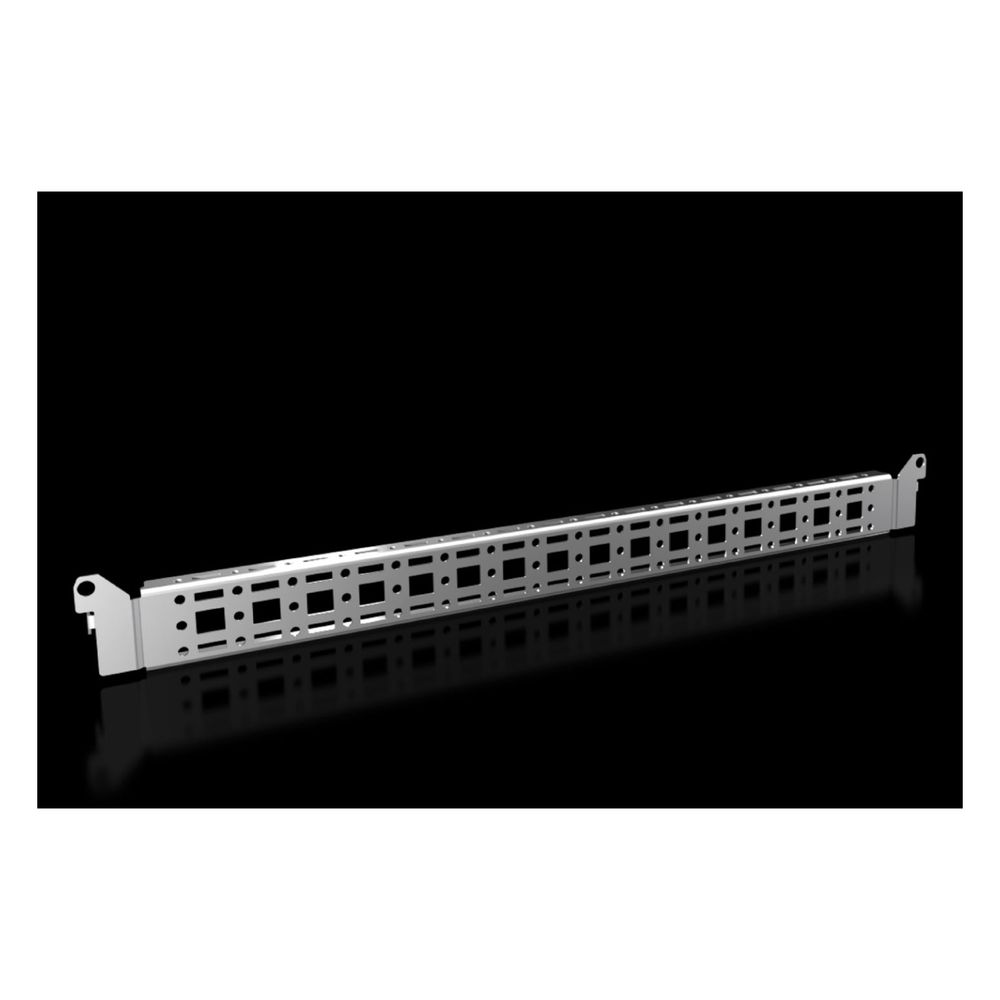

Rittal System-Chassis VX 8619.720, 14x39mm, Stahlblech, Zink
Das Rittal System-Chassis ermöglicht eine effiziente Montage von Komponenten wie Kabelkanälen, Kabelschlauchhaltern oder weiteren Türeinbauten. Die als Montageschiene ausgeführte Komponente mit einem Profil von 14 x 39 mm ist für eine Türbreite von 600 mm konzipiert und sorgt für eine sichere Befestigung am Türrohrrahmen.
Vielseitige Einsatzmöglichkeiten
Die aus verzinktem Stahlblech gefertigte Schiene ist für eine Vielzahl von Gehäusetypen geeignet, darunter VX, VX SE, PC, AX sowie CX. Für die Montage eigener Komponenten am System-Chassis sind Blechschrauben oder gewindeformende Schrauben der Größe M5 erforderlich. Beim Einbau in AX-Stahlblechgehäuse ist die Verwendung in Verbindung mit der Schiene für den Innenausbau AX erforderlich.
Die Montageschiene bietet eine stabile Basis für den professionellen Schaltschrankausbau. Mit einer Breite von 475 mm und einem Abstand der Befestigungspunkte von 475 mm lässt sie sich präzise in Gehäuse mit einer Baubreite von 600 mm integrieren. Die Verzinkung schützt das Material und unterstützt eine langlebige Anwendung.
Technische Daten
- Ausführung: Montageschiene
- Profil: 14 x 39 mm
- Breite: 475 mm
- Abstand Befestigungspunkte: 475 mm
- Geeignet für Gehäusebaubreite: 600 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
Das System-Chassis von Rittal bietet eine zuverlässige Lösung für den Innenausbau. Durch die robuste Konstruktion aus verzinktem Stahlblech und die passgenaue Auslegung für 600 mm breite Gehäusetüren stellt die Schiene eine stabile Basis für die Montage von Zubehör dar. Die Lieferung erfolgt als Set, um eine direkte Installation zu ermöglichen.
Lieferumfang
- 4x System-Chassis
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abstand Befestigungspunkte | 475 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619720 |
| Ausführung | Montageschiene |
| Breite | 475 |
| Brillenflansch | Metall |
| EAN-13 | 4028177924697 |
| Einbaumöglichkeiten AX | In Gehäusebreite 500 mm und in Gehäusehöhe 600 mm, in Verbindung mit der Schiene für Innenausbau AX / In Gehäusebreite 1200 mm in Schlosstür |
| Einbaumöglichkeiten AX 3-teilig | In Gehäusetiefe 673 mm oder in die Breite des Wandteils |
| Einbaumöglichkeiten AX Kunststoff | In Türbreite 600 |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusehöhe 600 |
| Einbaumöglichkeiten CX | In Türbreite 600 |
| Einbaumöglichkeiten PC | In Türbreite 600 |
| Einbaumöglichkeiten VX | In Türbreite 600 |
| Einbaumöglichkeiten VX SE | In Türbreite 600 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 600 |
| Gewicht | 3,83 kg |
| Gewicht (pro VE) | 1.16 |
| Hinweis | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Hinweis allgemein | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Infotext Keyuser - nur intern | 23.02.23 PS: 8619720 Einbaumöglichkeit AX angepasst, Info RH, In Türbreite 600 mm raus, geht nicht, dafür In Gehäusebreite 1200 mm in Schlosstür |
| Katalogseite in HB 36 | 952 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Montagehinweis | Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Höhe oder Tiefe | 600 |
| Passend für Gehäusetyp | VX / VX SE / PC / AX / Wandgehäuse AX, 3-teilig / Standpult CX / Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: AX Gehäusetyp: Wandgehäuse AX, 3-teilig Gehäusetyp: Standpult CX Gehäusetyp: Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE PC AX Wandgehäuse AX, 3-teilig Standpult CX Pultunterteil CX Passend für Breite oder Höhe oder Tiefe: 600 |
| Passend für Türbreite | 600 |
| PCF-Wert - Carbon footprint value | 7.78 |
| Product Carbon Footprint - PCF | 7,78 |
| Produktbeschreibung (Description Temporary) | Zum Befestigen von Kabelkanal, Kabelschlauchhalter, Türeinbauten etc. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
