Beschreibung

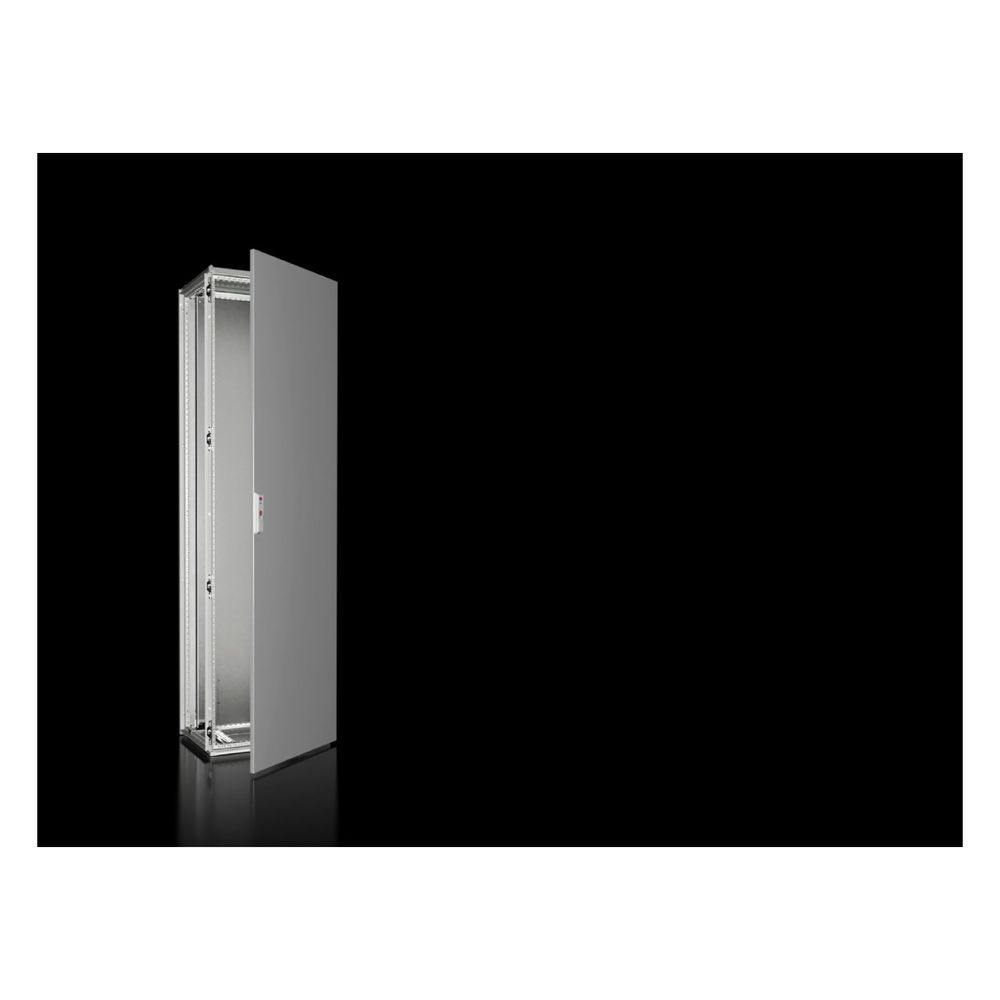

Rittal Anreih-Schranksystem VX 8604.000, 600x2000x400mm, Stahlblech, Grau
Das Rittal Anreih-Schranksystem VX 8604.000 dient als robuste Systemplattform für den professionellen Schaltschrankbau. Der eintürige Basisschrank mit den Abmessungen 600 x 2000 x 400 mm basiert auf einer symmetrischen Profilrahmenkonstruktion aus 1,5 mm starkem Stahlblech, die eine hohe Stabilität und effiziente Raumnutzung ermöglicht.
Konstruktion und Innenausbau
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das zwei Montageebenen für einen schnellen Innenausbau bietet. Die im Lieferumfang enthaltene Montageplatte aus 3 mm verzinktem Stahlblech ist tiefenverstellbar und lässt sich flexibel positionieren. Die Tür ist mit einer geschäumten Dichtung ausgestattet, vierfach verriegelt und verfügt über einen wechselbaren Anschlag.
Schutz und Langlebigkeit
Das Gehäuse erfüllt die Schutzart IP 55 und bietet eine Stoßfestigkeit gemäß IK10. Die Oberfläche ist durch eine dreifache Behandlung – nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung und eine außenliegende Pulverbeschichtung in RAL 7035 – gegen Korrosion sowie Einflüsse durch Mineralöle und Schmierstoffe geschützt. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen ist konstruktiv sichergestellt.
Das Schranksystem ermöglicht durch seine modulare Bauweise eine effiziente Projektierung und ist für anspruchsvolle industrielle Umgebungen ausgelegt. Mit einer Belastbarkeit von bis zu 15.000 N und der hohen Schutzart IP 55 sowie IK10-Stoßfestigkeit bietet es eine zuverlässige Basis für den Schaltschrankausbau. Die tiefenverstellbare Montageplatte und das durchgängige 25-mm-Raster unterstützen eine flexible und schnelle Installation der Komponenten.
Technische Daten
- Breite: 600 mm
- Höhe: 2000 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Stoßfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 1
- Belastbarkeit: 15.000 N
- Gewicht: 95,4 kg
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 499 mm x 1.896 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 2.000 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8604000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 600 |
| Breite Montageplatte | 499 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813717 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 95,4 kg |
| Gewicht (pro VE) | 95.4 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 123 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 275.8 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 275,8 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
