Beschreibung

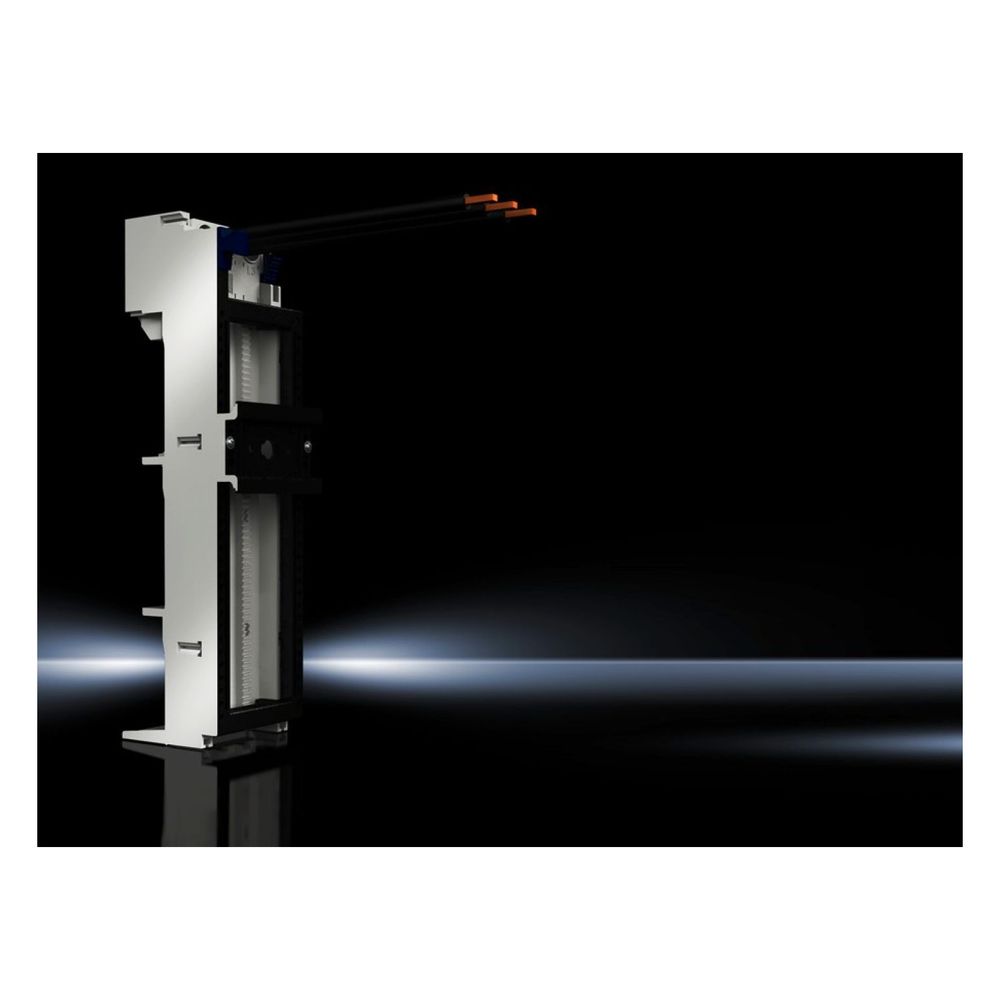

Rittal OM-Adapter RiLine 9340460, 32A 690V 3-polig, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die Montage und elektrische Anbindung von Schaltgeräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 32 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Durch die vorkonfektionierten Anschlussleitungen mit einem Querschnitt von AWG 10 wird eine effiziente Installation in Schaltschrankanwendungen unterstützt.
Robuste Konstruktion und Material
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in der Farbe RAL 7035 ist für den Einsatz auf Sammelschienen mit einer Stärke von 5 mm bis 10 mm konzipiert. Die Ausführung umfasst einen Tragrahmen mit einer Breite von 55 mm und einer Höhe von 170 mm, der eine stabile Aufnahme der Komponenten ermöglicht.
Flexibilität im Schaltschrankbau
Das System bietet durch die kompakten Abmessungen von 55 mm x 208 mm eine platzsparende Lösung für die Stromverteilung. Die Kompatibilität mit dem RiLine-System stellt eine nahtlose Integration in bestehende Infrastrukturen sicher. Die Verwendung dieses Adapters optimiert die Geräteanbindung in industriellen Stromverteilungssystemen und bietet eine zuverlässige Basis für den Aufbau von Schaltanlagen.
Technische Daten
- Bemessungsstrom max.: 32 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Breite: 55 mm
- Höhe: 208 mm
- Schienenabstand: 60 mm
- Anschlussleitungen Querschnitt: AWG 10
- Stromschienendicke: 5 - 10 mm
- Material: Polyamid (UL 94-V0)
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340460 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502567 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 30 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 / 65 kA - 600 V, Fuse Class J max. 60 A, JDDZ/7 / 65 kA - 480 V, Manual Motor Controller max. 63 A, NLRV/7 / 65 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,334 kg |
| Gewicht (pro VE) | 0.34 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 308 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Hersteller (Typ) | 55 mm x 170 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragrahmenbreite | 55 |
| Tragrahmenhöhe | 170 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | Tragrahmen, 1 x TS 55D |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
