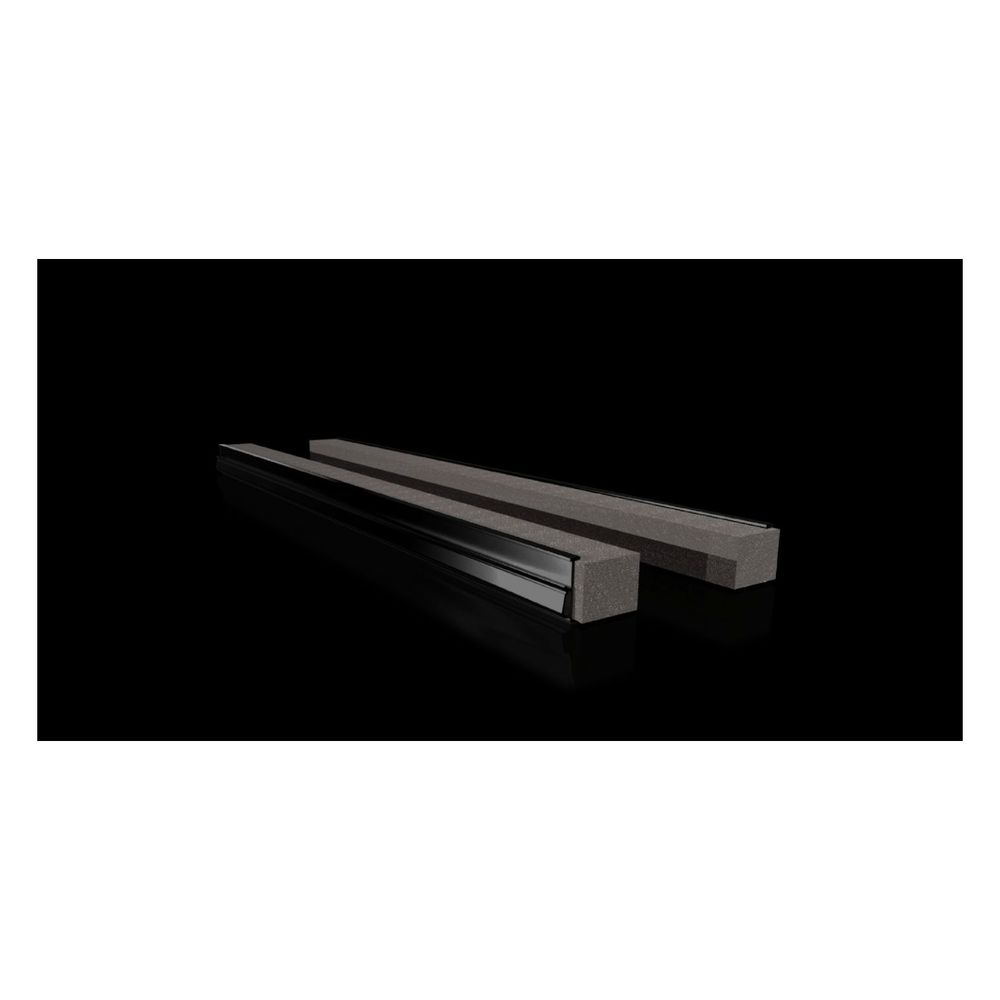

Rittal Profil VX 8618.803, 1200mm, Kunststoff, 4 Stück
Das Profil zur Kabeleinführung ermöglicht eine effiziente Leitungsführung in Schaltschränken der Serien VX und VX SE sowie in Pultunterteilen und Standpulten der Serie CX. Die Komponente wird direkt auf die Bodenbleche aufgesteckt und unterstützt eine optimale Kabelführung bei vorgezogener Montageplatte.
Funktion und Montage
Die aus Kunststoff gefertigten Profile dienen der Abdichtung und Führung von Kabeln, die in den Schrank eingeführt werden. Durch die direkte Montage an den Bodenblechen lassen sich Leitungen ohne große Biegeradien direkt auf eine Kabelabfangschiene leiten. Bei sachgerechter Installation wird eine Schutzart von IP55 erreicht. Das Material ist schwer entflammbar, selbstverlöschend und bis zu einer Temperatur von +60 °C beständig.
Anwendungshinweise
Für eine Kabeleinführungsstelle sind jeweils zwei Profile erforderlich. Da die Bodengruppe ab einer Schrankbreite von 1000 mm in zwei Bereiche unterteilt ist, können bei entsprechenden Gehäusen zwei Kabeleinführungsstellen links und rechts realisiert werden. Das Profil bietet eine vollflächige Auflage und sorgt für eine hohe Abdichtung der eingeführten Kabel.
Die robuste Konstruktion aus Kunststoff mit integrierter PU-Schaum-Dichtung ermöglicht eine zuverlässige Kabelführung bei einer Schrankbreite von 1200 mm. Durch die einfache Aufsteckmontage wird die Installation erleichtert und eine saubere Anbindung an die Montageplatte sichergestellt. Die Kombination mit einer Kabelabfangschiene optimiert den Übergang der Leitungen innerhalb des Gehäuses.
Technische Daten
- Breite: 1200 mm
- Material: Kunststoff
- Querschnitt: 30 x 25 mm
- Schutzart: IP55
- Temperaturbeständigkeit: bis +60 °C
Lieferumfang
- 4x Aufsteckprofile inkl. elastischer Klemmprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618803 |
| Ausführung | sonstige |
| Breite | 1200 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4028177922778 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenbleche |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Gewicht | 0,215 kg |
| Gewicht (pro VE) | 0.432 |
| Gewindeart | PG |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618804 entfällt aus Broschüre! strauch 26.02.2018. 31.10.2019 Artikelbeschreibung Textanpassung N.Keil ausgeführt. PStrauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Oberflächenschutz | unbehandelt |
| Passend für Breite | 1200 |
| Passend für Gehäusetyp | VX / VX SE / Pultunterteil CX / Standpult CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.200 mm Gehäusetyp: VX SE Gehäusetyp: Pultunterteil CX Gehäusetyp: Standpult CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Pultunterteil CX Standpult CX Breite: = 1.200 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Vorprägungen | Nein |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
