Beschreibung

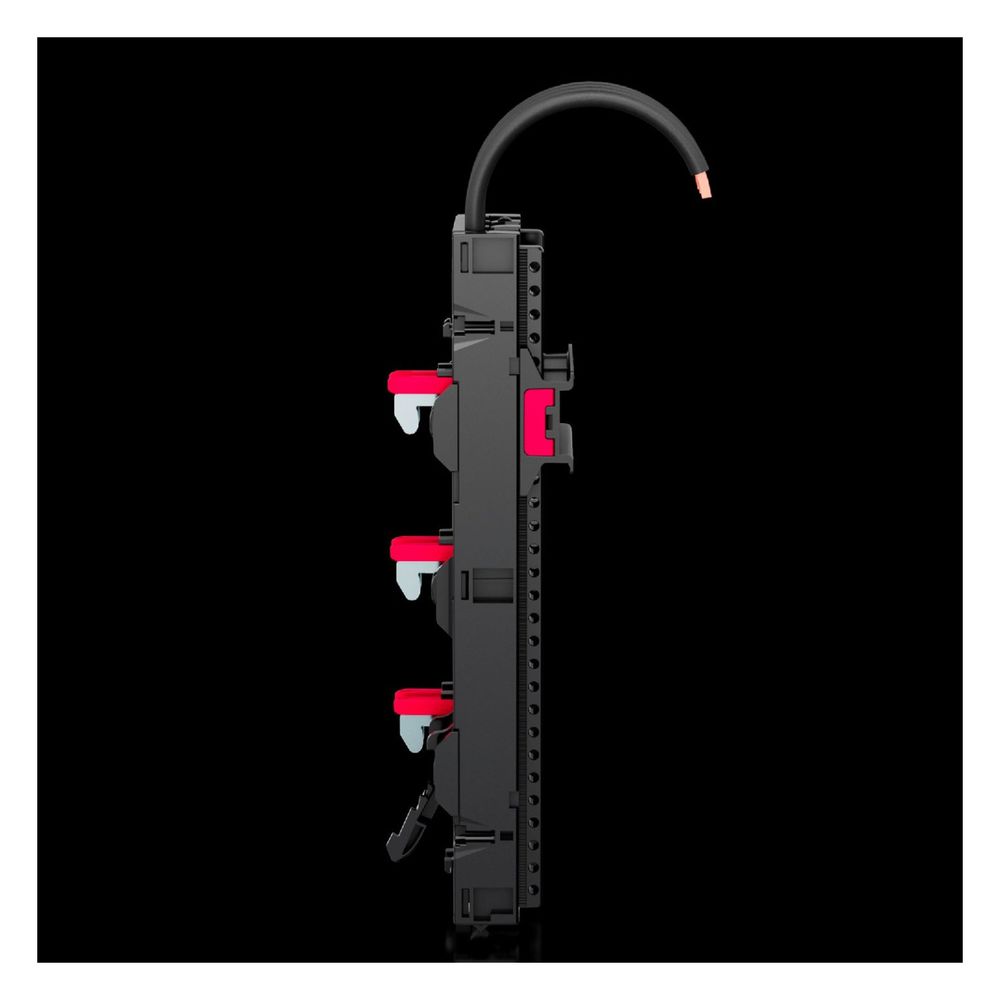

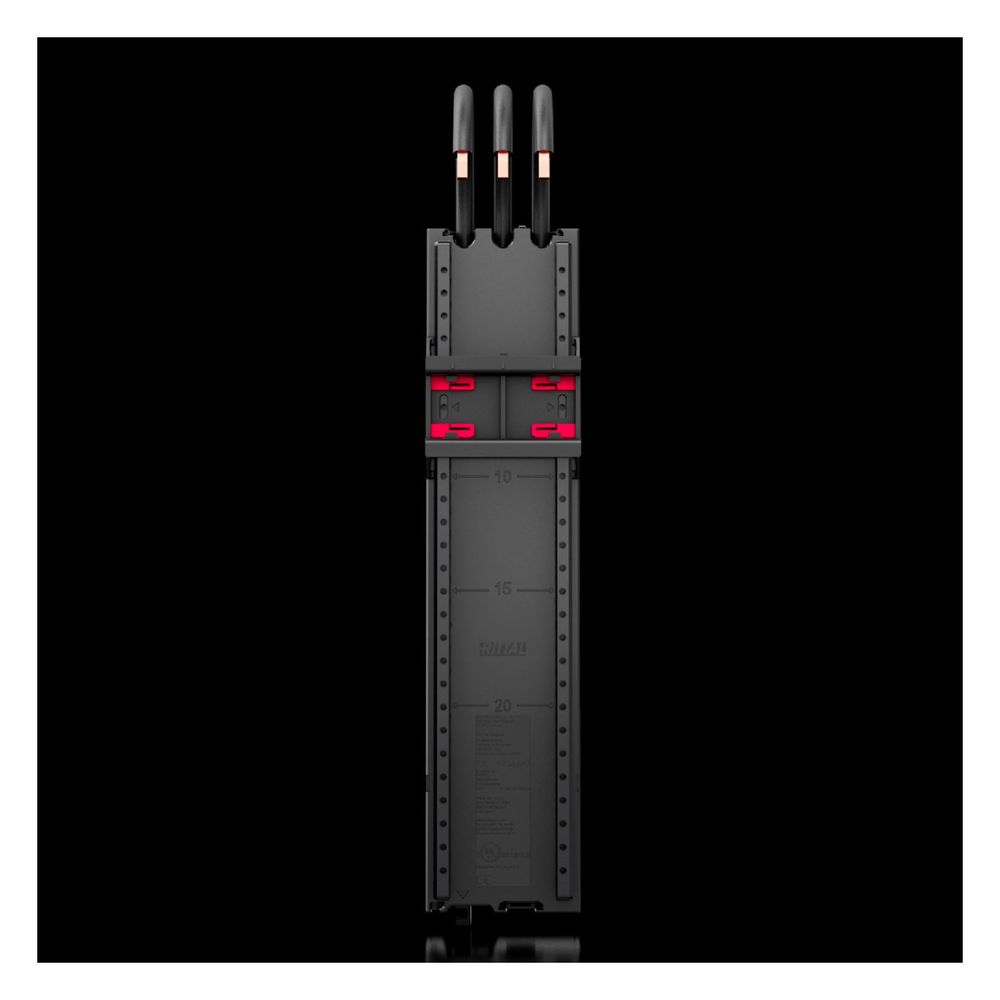

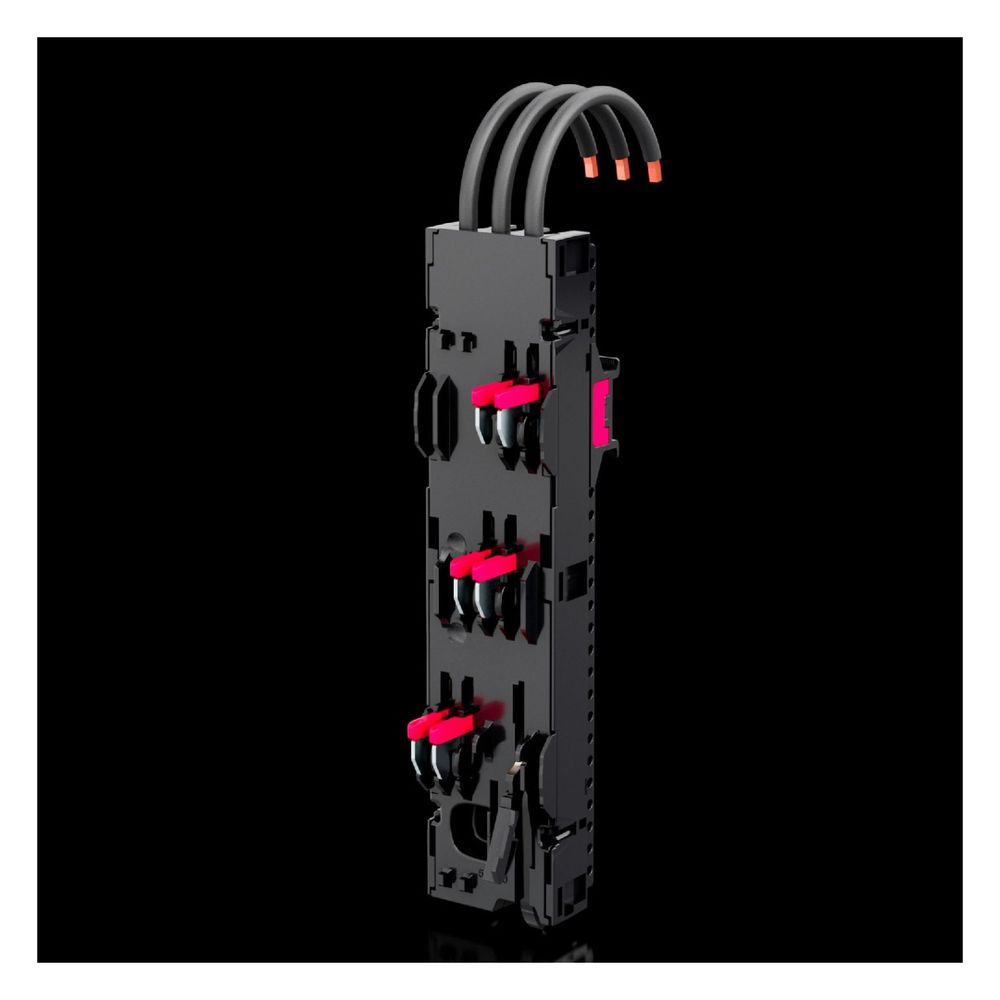

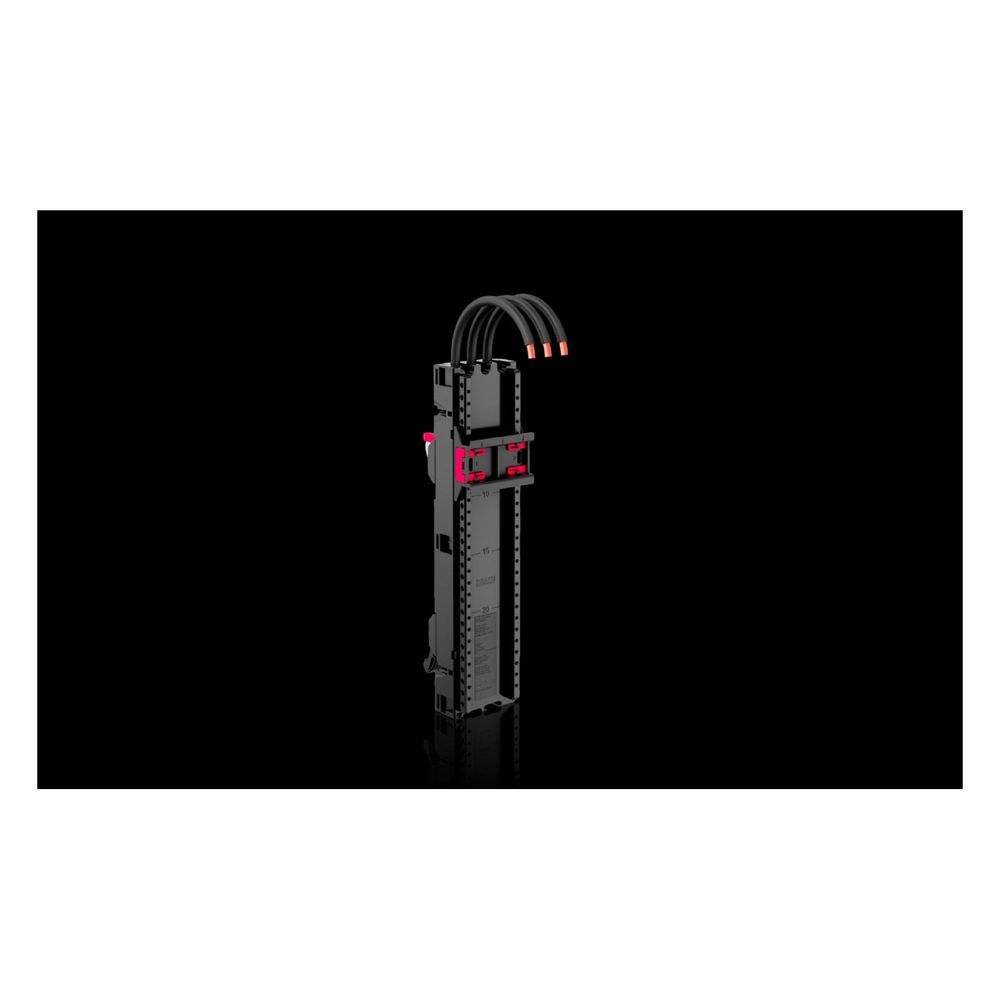

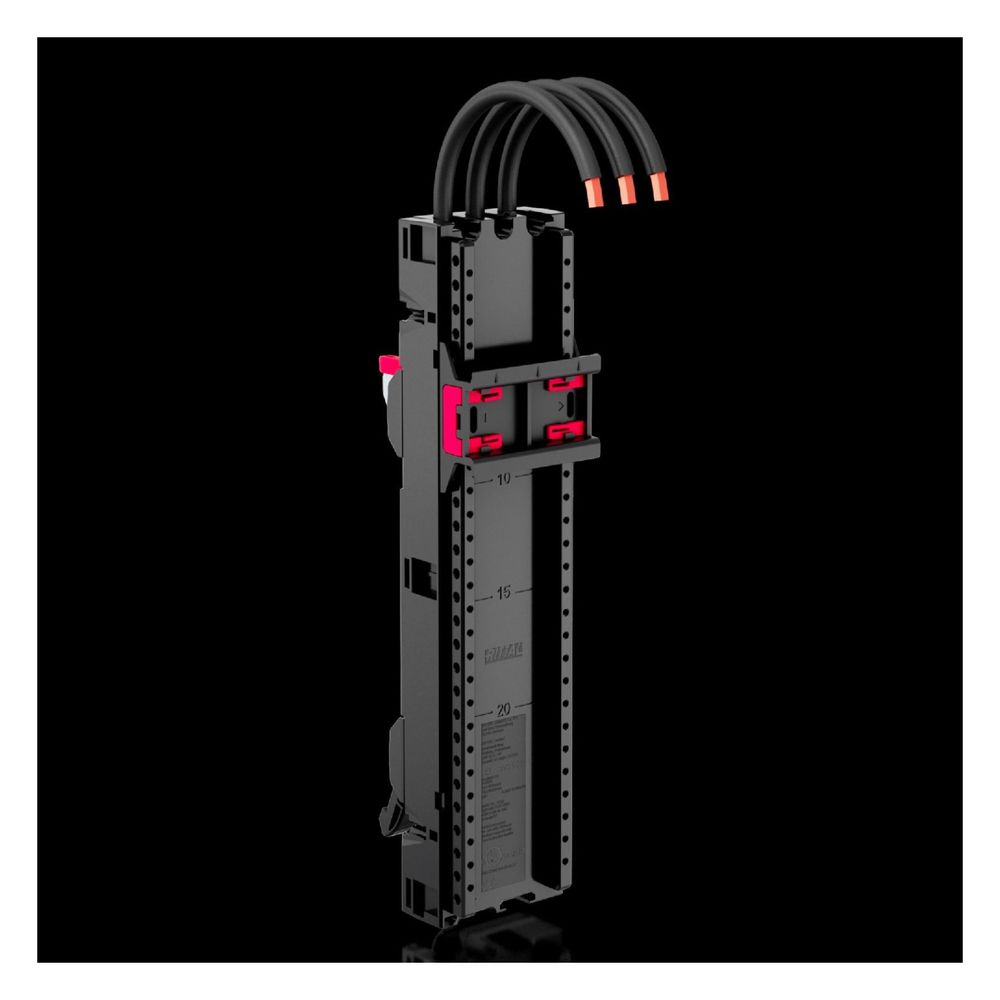

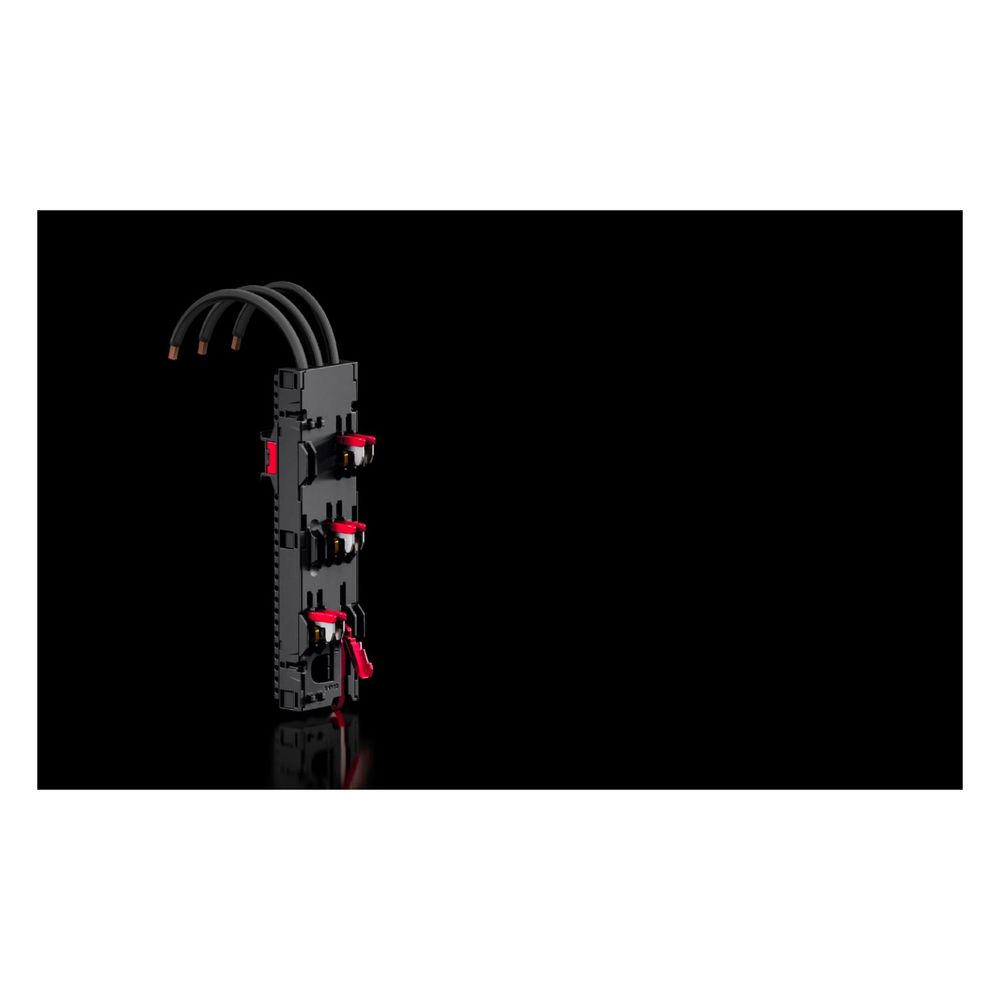

Rittal Geräteadapter RiLineX 9360760, 65A 3-polig, Polyamid, RAL 9005/RAL 35745
Dieser Geräteadapter ermöglicht die Montage von Schutz- und Schaltgeräten auf 60 mm Sammelschienensystemen. Das 3-polige System ist für einen Bemessungsbetriebsstrom von bis zu 65 A ausgelegt und zeichnet sich durch eine kompakte Breite von 54 mm aus. Dank der vormontierten, verstellbaren Tragschiene erfolgt die Aufrastmontage der Betriebsmittel effizient.
Flexibilität und Montage
Die Konstruktion ist für den Einsatz auf Sammelschienensystemen mit einem Mittenabstand von 60 mm optimiert. Der Adapter unterstützt Stromschienendicken von 5 mm bis 10 mm und bietet durch die Steckverriegelung der Gerätetragschienen eine hohe Anwenderfreundlichkeit. Die vorkonfektionierten Anschlussleitungen mit einem Querschnitt von 16 mm² (AWG 6) erleichtern die elektrische Installation. Ein optionaler Geräteverschiebeschutz sorgt für einen sicheren Halt der montierten Komponenten.
Sicherheit und Normen
Das Gehäuse besteht aus Polyamid (PA 6) und erfüllt die Anforderungen gemäß IEC 61 439-1/-2 sowie UL 508. Mit einer Bemessungsisolationsspannung von 1000 V und einer Bemessungsstoßspannung von 8 kV ist das System für industrielle Umgebungen ausgelegt. Die Schutzart IP 2XB gewährleistet einen grundlegenden Berührungsschutz. Der Betrieb ist in einem Temperaturbereich von -5 °C bis 55 °C möglich.
Dieser Geräteadapter bietet eine Lösung für die professionelle Stromverteilung und Gerätemontage. Mit einer Belastbarkeit von 65 A und der Eignung für Spannungen bis 690 V AC/DC deckt er ein breites Anwendungsspektrum ab. Die Kombination aus robuster Materialqualität, einfacher Aufrastmontage und der Kompatibilität mit gängigen Sammelschienensystemen macht ihn zu einer effizienten Komponente für den Anlagenbau.
Technische Daten
- Bemessungsstrom: 65 A
- Polzahl: 3-polig
- Breite: 54 mm
- Schienenmittenabstand: 60 mm
- Anschlussleitungsquerschnitt: 16 mm²
- Bemessungsspannung: 690 V
- Schutzart: IP 2XB
- Betriebstemperatur: -5 °C bis 55 °C
- Material: Polyamid (PA 6)
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 54 mm Höhe: 239,4 mm Tiefe: 36,2 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 6 |
| Artikelnummer | RITTAL-9360760 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsstrom (max) | 65 |
| Bemessungsisolationsspannung Ui | 1000 |
| Bemessungsspannung | 690 / 600 / 600 |
| Bemessungsstoßspannung | 8 |
| Bemessungsstrom In | 65 |
| Bemessungsstrom Rundleiter | 65 |
| Bemessungsstrom Rundleiter (UL) | 65 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 3.763 |
| Breite | 54 |
| Breite des Adapters | 54 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4028177996991 |
| Elektrische Werte UL (SCCR) | 600 V / 7,5 kA SCCR unprotected AC UL / 100 kA - 600 V, Fuse Class RK5 max. 60 A, JDDZ/7 / 22 kA - 600 V, Combination Motor Controller max. 40 A, NKJH/7 / 20 kA - 600 V, Circuit Breaker max. 60 A, DIVQ/7 / 65 kA - 480 V, Combination Motor Controller max. 52 A, NKJH/7 |
| Farbe | RAL 9005 RAL 35745 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,865 kg |
| Höhe | 239.4 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom (max) | 65 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| PCF-Wert - Carbon footprint value | 13.53 |
| Pol-Anzahl | 3-polig |
| Polzahl/Schienenmittenabstand | 3-polig |
| Product Carbon Footprint - PCF | 13,53 |
| Querschnitt Anschlussleitungen | 16 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 36.2 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienenbestückung | 1 Tragschiene |
| Verlustleistung (fix) | 7 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zur Montage von Betriebsmittel zur Hutschienen-Montage, z. B. Motorstarter / Vorkonfektionierte Anschlussleitung / Einfache Steckverriegelung der Gerätetragschienen / Optionaler Geräteverschiebeschutz / Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Einfache Montage / Reduzierung der Artikelvielfalt durch abgestimmtes Zubehör |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter, Geräteträger |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
