Beschreibung

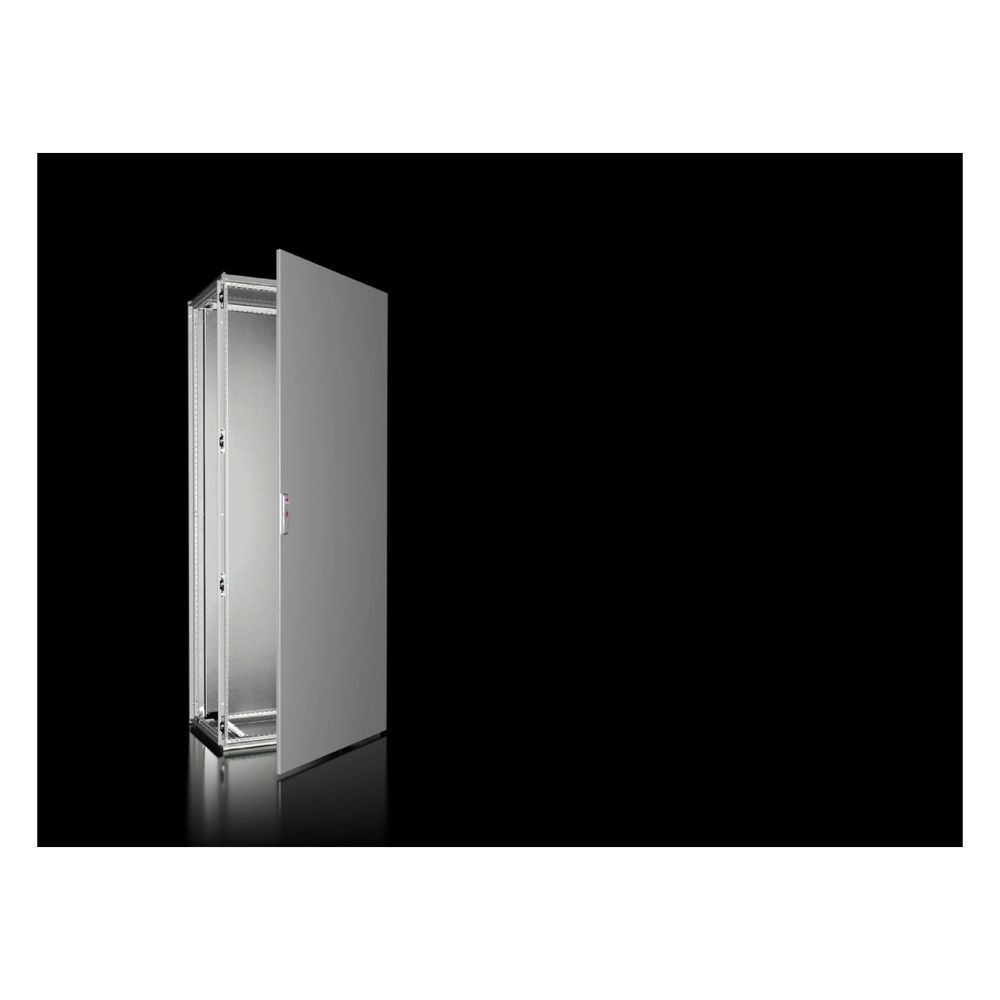

Rittal Anreih-Schranksystem VX 8805.000, 800x2000x500mm, Stahlblech, RAL 7035
Das Anreih-Schranksystem VX von Rittal bildet eine robuste und effiziente Plattform für den professionellen Schaltschrankbau. Mit einer Breite von 800 mm, einer Höhe von 2.000 mm und einer Tiefe von 500 mm ist das eintürige Gehäuse aus hochwertigem Stahlblech gefertigt und für anspruchsvolle industrielle Anwendungen konzipiert. Die symmetrische Profilrahmenkonstruktion ermöglicht eine hohe Raumeffizienz sowie eine flexible Anreihbarkeit in alle Richtungen.
Systemaufbau und Montage
Die Basis bildet ein stabiler Profilrahmen mit einem 25-mm-Maßraster, der eine einfache Projektierung sowie einen effizienten Innenausbau ermöglicht. Die Montageplatte ist seitlich C-gekantet und lässt sich über integrierte Kunststoffgleitstücke flexibel in der Tiefe verstellen. Für eine sichere Kabeleinführung von unten sorgen austauschbare Bodenbleche. Die Tür ist mit einem vierfachen Stangenverschluss ausgestattet und bietet einen Öffnungswinkel von 130 Grad, wobei der Türanschlag bei Bedarf wechselbar ist.
Schutz und Beständigkeit
Das Gehäuse zeichnet sich durch eine hohe Widerstandsfähigkeit aus, die durch die Schutzart IP 55 sowie eine Schlagfestigkeit gemäß IK10 unterstrichen wird. Die Oberfläche ist dreifach behandelt, um einen optimalen Korrosionsschutz sowie Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erzielen. Die Außenflächen sind in RAL 7035 pulverbeschichtet, während die Montageplatte und Bodenbleche verzinkt ausgeführt sind.
Technische Daten
- Breite: 800 mm
- Höhe: 2.000 mm
- Tiefe: 500 mm
- Material: Stahlblech
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Montageplatte: 699 mm x 1.896 mm
- Anzahl Türen: 1
- Farbe: RAL 7035
Das System überzeugt durch seine hohe Belastbarkeit von bis zu 15.000 N und die durchgängige Symmetrie, die eine direkte Montagemöglichkeit von außen erlaubt. Durch die Kombination aus robuster Stahlblechkonstruktion, präzisem 25-mm-Raster und hoher Schutzklasse IP 55 stellt dieser Schrank eine zuverlässige Lösung für komplexe Automatisierungs- und Steuerungstechnik dar.
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Montageplatte
- 1x Bodenbleche
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 699 mm x 1.896 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 2.000 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8805000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 800 |
| Breite Montageplatte | 699 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813830 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 122,3 kg |
| Gewicht (pro VE) | 122 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 124 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 346.31 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 346,31 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
