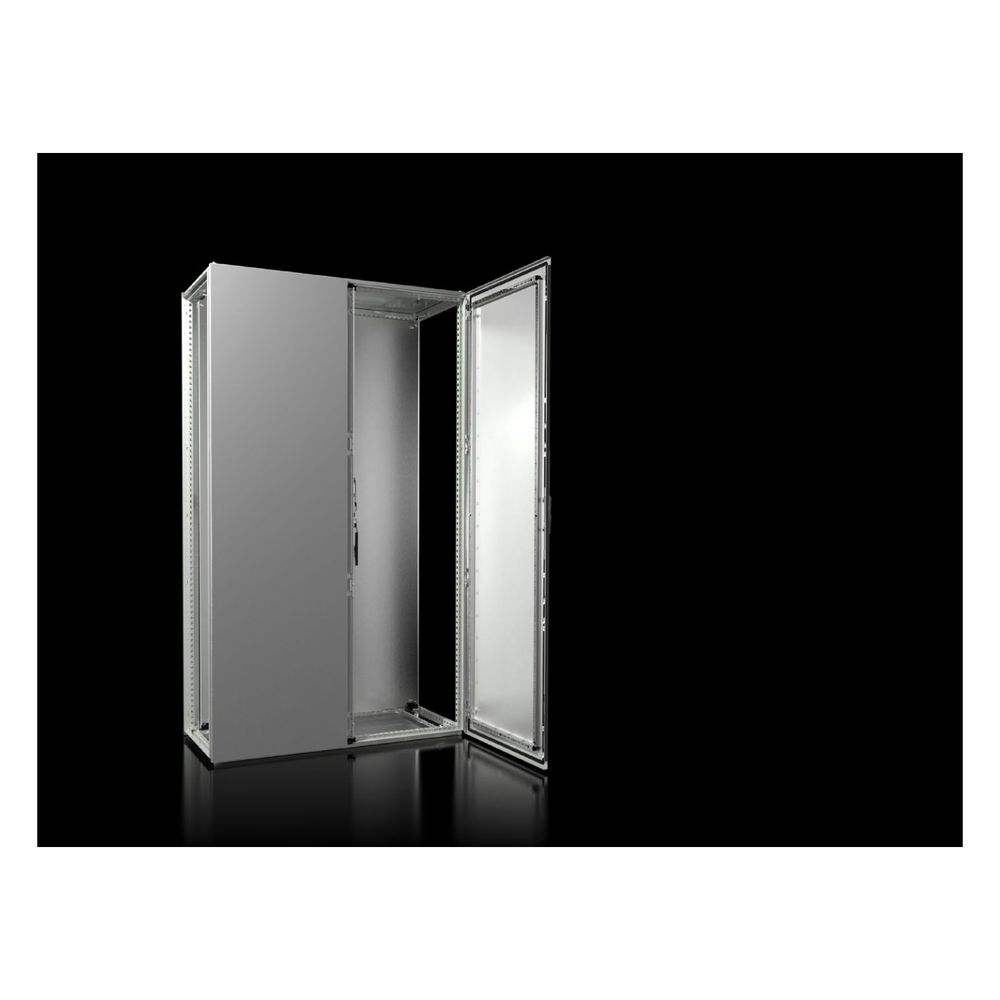

Rittal Anreih-Schranksystem VX 8205.000, 1200x2000x500mm, Stahlblech, Grau
Das Anreih-Schranksystem VX von Rittal bietet eine robuste und effiziente Plattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer symmetrischen Profilrahmenkonstruktion aus Stahlblech und der Schutzart IP55 gewährleistet das System eine hohe Sicherheit und Flexibilität bei der Konfiguration. Die Abmessungen von 1200 x 2000 x 500 mm ermöglichen eine optimale Raumnutzung und eine einfache Projektierung.
Systemaufbau und Flexibilität
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine durchgängige Montage von innen und außen erlaubt. Die tiefenverstellbare Montageplatte sowie die nach allen Seiten anreihbare Konstruktion unterstützen eine schnelle und präzise Installation. Dank der dreifachen Oberflächenbehandlung – bestehend aus einer nanokeramischen Beschichtung, Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035 – ist das Gehäuse widerstandsfähig gegen Mineralöle, Schmierstoffe und Lösungsmittel.
Sicherheit und Schutz
Das Schranksystem erfüllt die Anforderungen der Schutzart IP55 sowie die Schlagfestigkeitsklasse IK10, was einen zuverlässigen Schutz der verbauten Komponenten sicherstellt. Die Türen sind mit einer geschäumten PU-Schaum-Dichtung ausgestattet und verfügen über einen wechselbaren Türanschlag. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen ist gemäß DIN 62 208 integriert, um eine sichere Erdung zu unterstützen.
Das System überzeugt durch eine hohe Belastbarkeit von bis zu 15.000 N und eine durchdachte Symmetrie, die eine effiziente Konfiguration ermöglicht. Mit der tiefenverstellbaren Montageplatte und der robusten Stahlblech-Ausführung eignet sich das Gehäuse ideal für komplexe industrielle Anforderungen. Die Kombination aus hoher Schutzart IP55 und der Schlagfestigkeit IK10 bietet eine langlebige Lösung für den professionellen Schaltschrankausbau.
Technische Daten
- Breite: 1200 mm
- Höhe: 2000 mm
- Tiefe: 500 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 2
- Belastbarkeit: 15.000 N
Lieferumfang
- 1x Schrankgerüst
- 2x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Bodenbleche
- 1x Montageplatte
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 1.099 mm x 1.896 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 2.000 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8205000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813625 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 186,8 kg |
| Gewicht (pro VE) | 187 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 124 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 486.32 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 486,32 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
