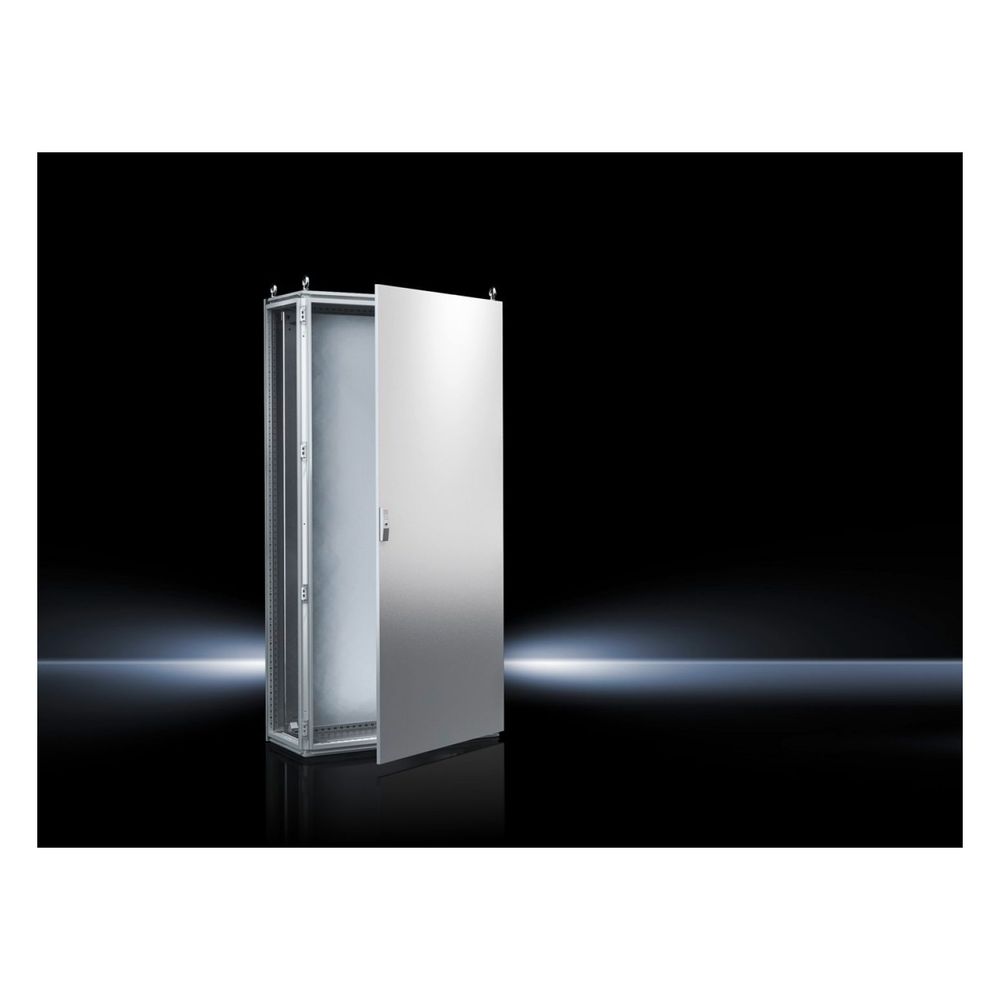

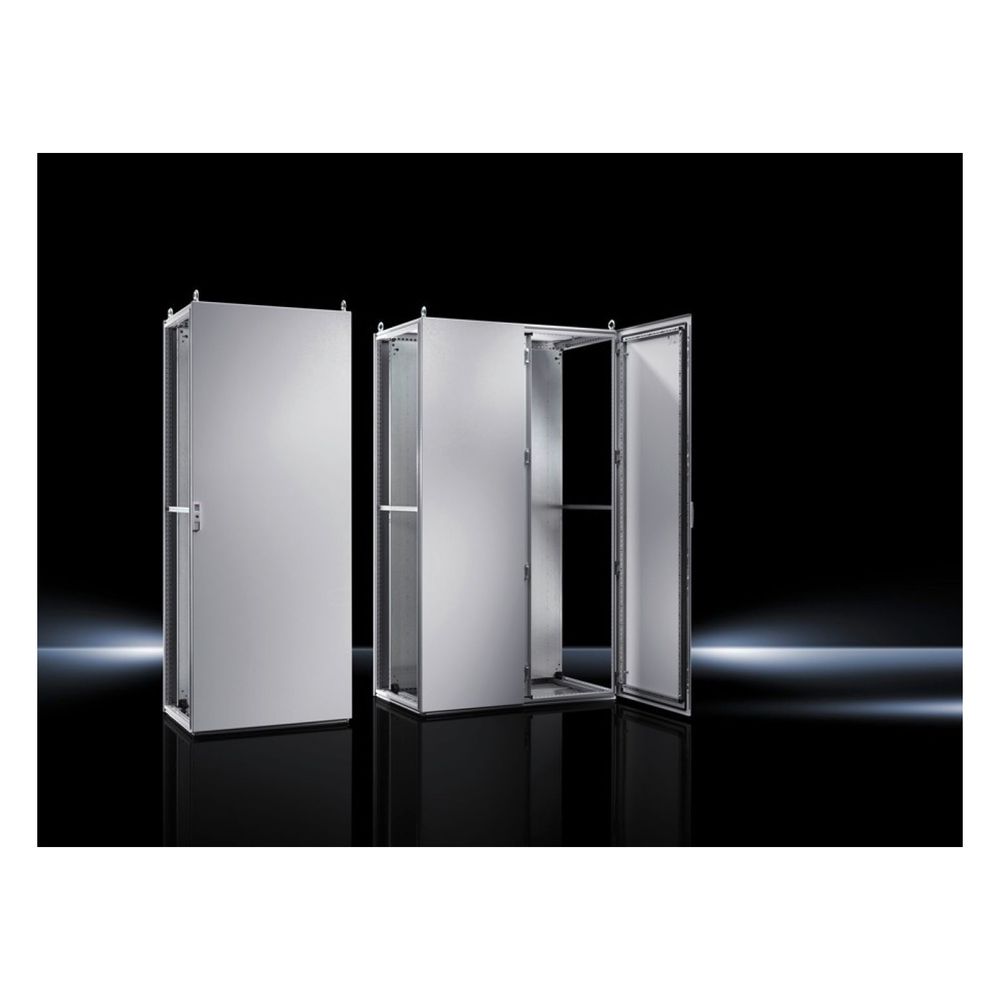

Rittal Anreihschrank TS 8 8885500, 800x1800x500mm, Stahlblech, RAL 7035
Das modulare Anreih-System TS 8 von Rittal bietet eine robuste Stahlblech-Konstruktion für den professionellen Schaltschrankbau. Mit seinen Abmessungen von 800 x 1.800 x 500 mm ermöglicht das System eine effiziente Raumausnutzung und flexible Konfigurationsmöglichkeiten durch ein weltweit patentiertes 25-mm-Lochraster. Die eintürige Ausführung überzeugt durch hohe Stabilität und eine durchdachte, symmetrische Profilrahmenkonstruktion.
Flexibler Innenausbau und Sicherheit
Die Basis bildet ein 16-faches Rohrrahmensystem, das eine Montage von Komponenten in drei Richtungen erlaubt. Die Montageplatte ist tiefenverstellbar und lässt sich präzise an die Anforderungen anpassen. Für eine hohe Betriebssicherheit sorgt der integrierte, automatische Potenzialausgleich aller Flachteile. Die Tür ist mit einem verstärkten Rahmen ausgestattet und bietet einen Öffnungswinkel von 130 Grad, wobei der Anschlag bei Bedarf von rechts auf links gewechselt werden kann.
Schutz und Langlebigkeit
Das Gehäuse ist für den industriellen Einsatz konzipiert und erfüllt die Schutzart IP 55 sowie NEMA 12. Die Oberfläche ist durch eine Elektrophorese-Tauchgrundierung sowie eine außenliegende Pulverbeschichtung in RAL 7035 optimal vor äußeren Einflüssen geschützt. Die Bodenbleche sind dreifach geteilt und ermöglichen eine einfache Kabeleinführung von unten, während das abgedichtete Dach einen zuverlässigen Schutz vor Schmutz und Feuchtigkeit sicherstellt.
Das System zeichnet sich durch seine hohe Belastbarkeit und die einfache Anreihbarkeit aus, was eine effiziente Erweiterung bestehender Anlagen ermöglicht. Mit einer Schlagfestigkeit gemäß IK09 und der robusten Materialstärke von 1,5 mm beim Gehäuse sowie 3,0 mm bei der Montageplatte bietet dieser Schrank eine langlebige Lösung für anspruchsvolle Umgebungen. Die Kombination aus durchdachtem Design und hochwertiger Verarbeitung unterstützt eine schnelle und präzise Montage von Zubehör und Komponenten.
Technische Daten
- Breite: 800 mm
- Höhe: 1.800 mm
- Tiefe: 500 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK09
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte Abmessung: 699 mm x 1.696 mm
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Montageplatte
- 1x Rückwand
- 1x Dachblech
- 3x Bodenbleche
- 4x Transportösen
- 2x TS Montageschienen 18 x 38 mm
Technische Daten
| Hersteller | Rittal |
| 2 Montagestege in Schranktiefe | Nein |
| Abmessung Montageplatte | 699 mm x 1.696 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.800 mm Tiefe: 500 |
| Anreihbar | Ja |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Ja |
| Approbation RMRS | Ja |
| Approbation TUEV | Ja |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8885500 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenaufstellung möglich | Ja |
| Branchentext - Bulletpoints | Das modulare Design von Rittal ermöglicht effiziente System-Updates, flexible Anreihoptionen und nahezu endlose Konfigurationen, die alle auf einem robusten 16-fachen Rohrrahmensystem basieren / Der Rahmen kann Gewichte von bis zu 0,675 kg auf der Montageplatte tragen und bietet eine mehrstufige Montagemöglichkeit für unübertroffene Flexibilität / Das 25-mm-Lochmuster ermöglicht die Montage von Komponenten und Zubehör in drei Richtungen - in der Höhe, Breite und Tiefe - und bietet so eine maximale Raumausnutzung (bis zu 30 % mehr verfügbarer Raum als bei herkömmlichen NEMA-Gehäusen gleicher Größe) / Die Tür ist mit einem aufgesetzten Rahmen verstärkt, der im 25-mm-Raster z. B. für die Befestigung von Kanälen, Kabelbäumen, Schaltplantaschen dient / Das abgedichtete Dach ist mit abnehmbaren Ösenschrauben gesichert, die direkt mit dem Gehäuserahmen verschraubt werden, um vor Schmutz und Feuchtigkeit abzudichten |
| Branchentext - Text | Genial einfach, vollsymmetrisch und weltweit patentiert, das ist die Erfolgsformel des Rittal TS 8-Feldschranksystems |
| Branchentext - Überschrift | TS 8 modulare, freistehende Anreihschränke |
| Breite | 800 |
| Breite Montageplatte | 699 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177251106 |
| ECCN Code | NOT_RELEVANT |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Gewicht | 114,8 kg |
| Gewicht (pro VE) | 115.8 |
| Großhandel - gelistete Nummer | 230502 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | 13.03.2018 NT/PS: Lieferumfang angepasst (für Internet) (wegen Unterschiede zu 400 B Schränken), VXNews022, VX Montageplatte in SE 8 und TS 8 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / 4 Transportösen / Verschluss: 3 mm Doppelbart |
| Lieferumfang (Variantenebene) | Bodenbleche / Montageplatte / 2 TS Montageschienen 18 x 38 |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 |
| Material (Variantenebene) | Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack |
| Oberfläche (Variantenebene) | Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| Produktserie | TS Topschrank |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 797 mm Höhe: 1.805 mm Tiefe: 505 |
| Reale Breite | 797 |
| Reale Höhe | 1805 |
| Reale Tiefe | 505 |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Wandbefestigung möglich | Nein |
| Wandeinbau | Nein |
| Werkstoff | Stahl |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | TS 8 |
| WEEE-Nr. | 11161726 |
