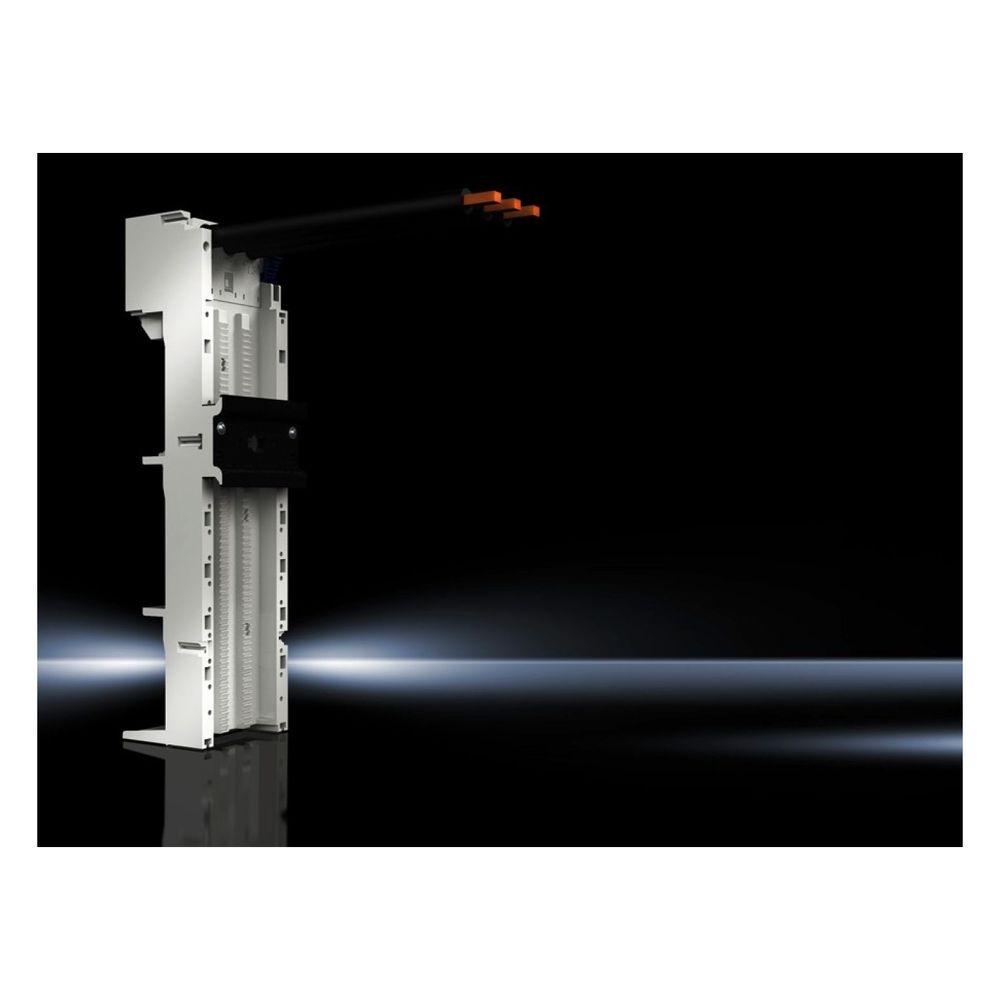

Rittal OM-Adapter RiLine 9340.410, 65A 3-polig 55x208mm, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die elektrische Anbindung und Montage von Schaltgeräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 65 A bei einer Bemessungsbetriebsspannung von 690 V ausgelegt. Dank der vorkonfektionierten Anschlussleitungen im Querschnitt AWG 6 ist eine effiziente Installation in Schaltschrankanwendungen möglich.
Robuste Konstruktion und Anwendung
Der Geräteadapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in RAL 7035 ist für den Einsatz auf Stromschienen mit einer Dicke von 5 mm bis 10 mm optimiert. Die Ausführung umfasst eine Tragschiene vom Typ TS 55E, die eine stabile Basis für die zu montierenden Komponenten bietet.
Technische Daten
- Bemessungsstrom max.: 65 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Schienenabstand: 60 mm
- Anschlussleitungsquerschnitt: AWG 6
- Breite: 55 mm
- Höhe: 208 mm
- Stromschienendicke: 5 bis 10 mm
- Pol-Anzahl: 3-polig
- Material: Polyamid
Dieser Adapter überzeugt durch seine kompakte Bauweise von 55 x 208 mm und die einfache Handhabung bei der Integration in das RiLine-System. Mit einer Belastbarkeit von 65 A und der flexiblen Eignung für Sammelschienenstärken von 5 bis 10 mm stellt er eine zuverlässige Lösung für die professionelle Stromverteilung dar.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 208 |
| Anschlussleitungen (Länge) | 130 |
| Anschlussleitungen (Querschnitt) | AWG 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9340410 |
| Ausführung | mit Anschlussleitung |
| Ausführung (Variantenebene) | mit Anschlussleitung |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 65 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502536 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7 / 30 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 / 65 kA - 600 V, Fuse Class J max. 60 A, JDDZ/7 / 65 kA - 480 V, Manual Motor Controller max. 63 A, NLRV/7 / 65 kA - 480 V, Combination Motor Controller max. 63 A, NKJH/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlussleitung |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,36 kg |
| Gewicht (pro VE) | 0.367 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 208 |
| Katalogseite in HB 36 | 309 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 65 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 5 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | ohne Tragrahmen, 1 x TS 55E |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
