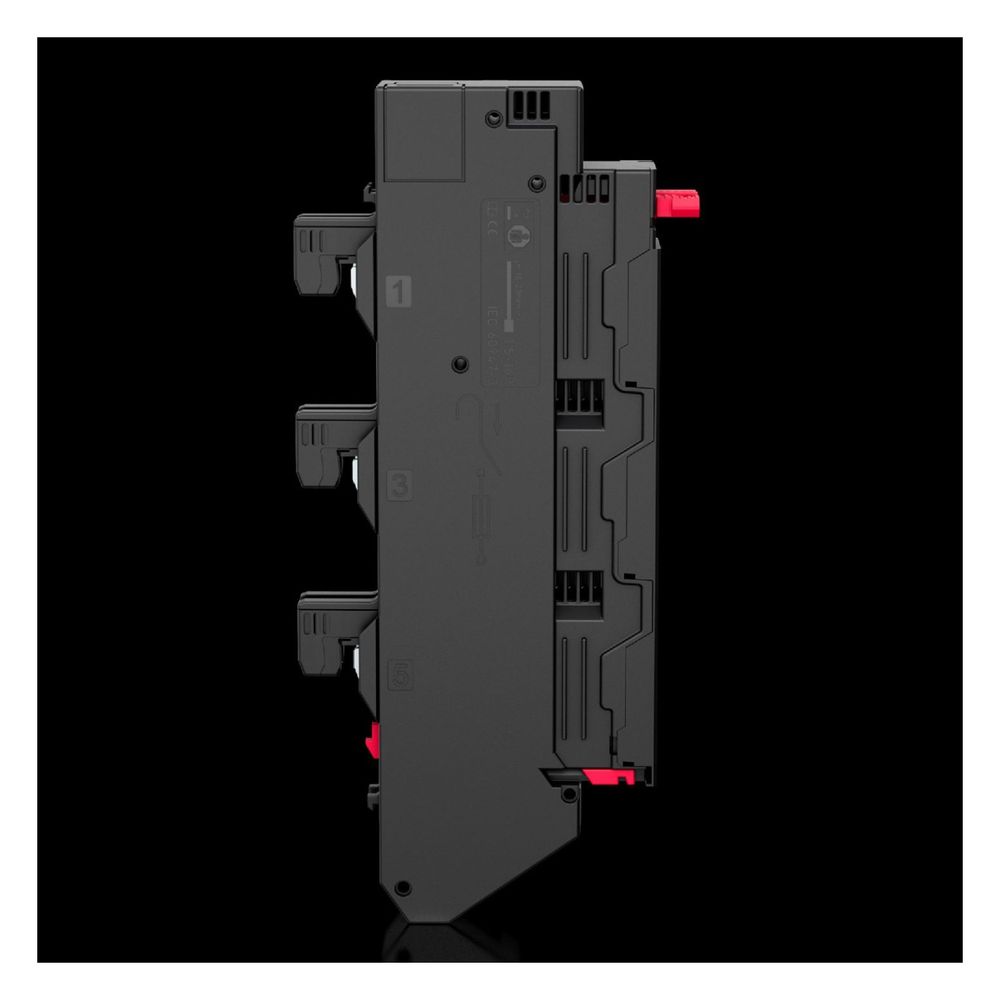

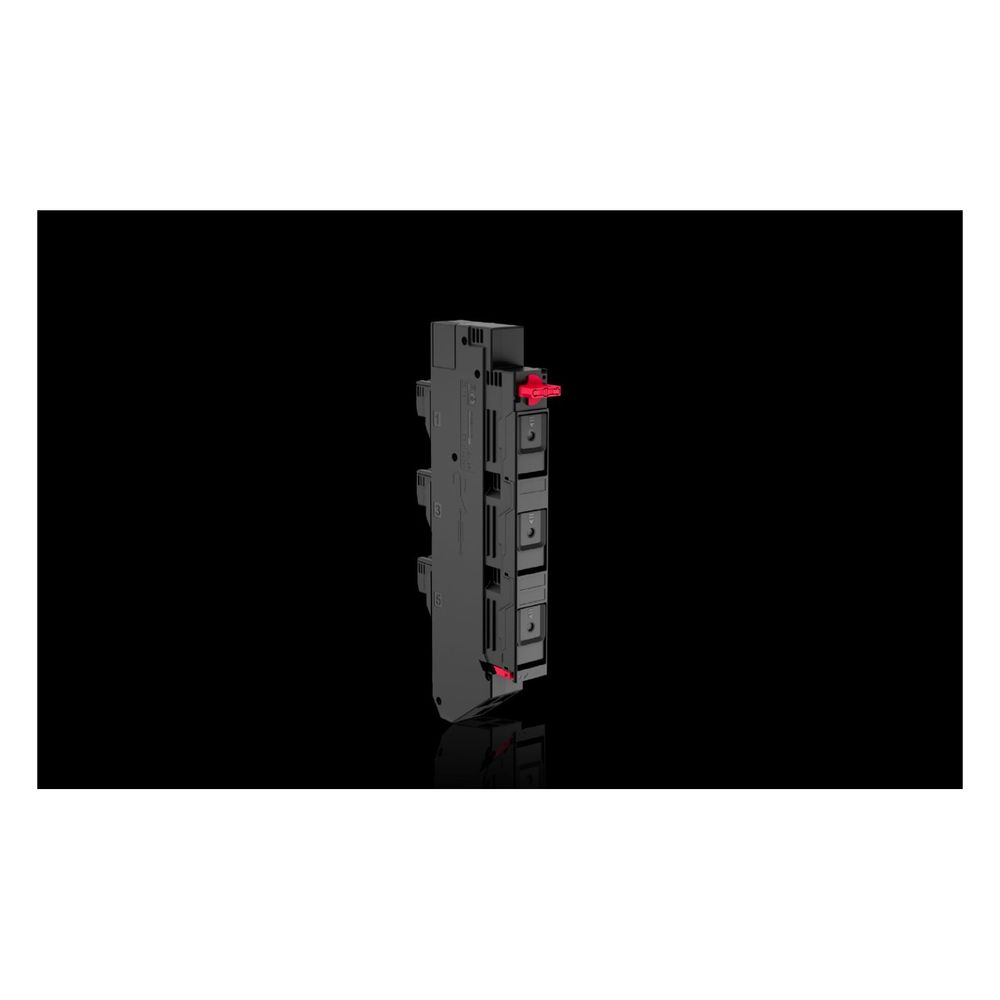

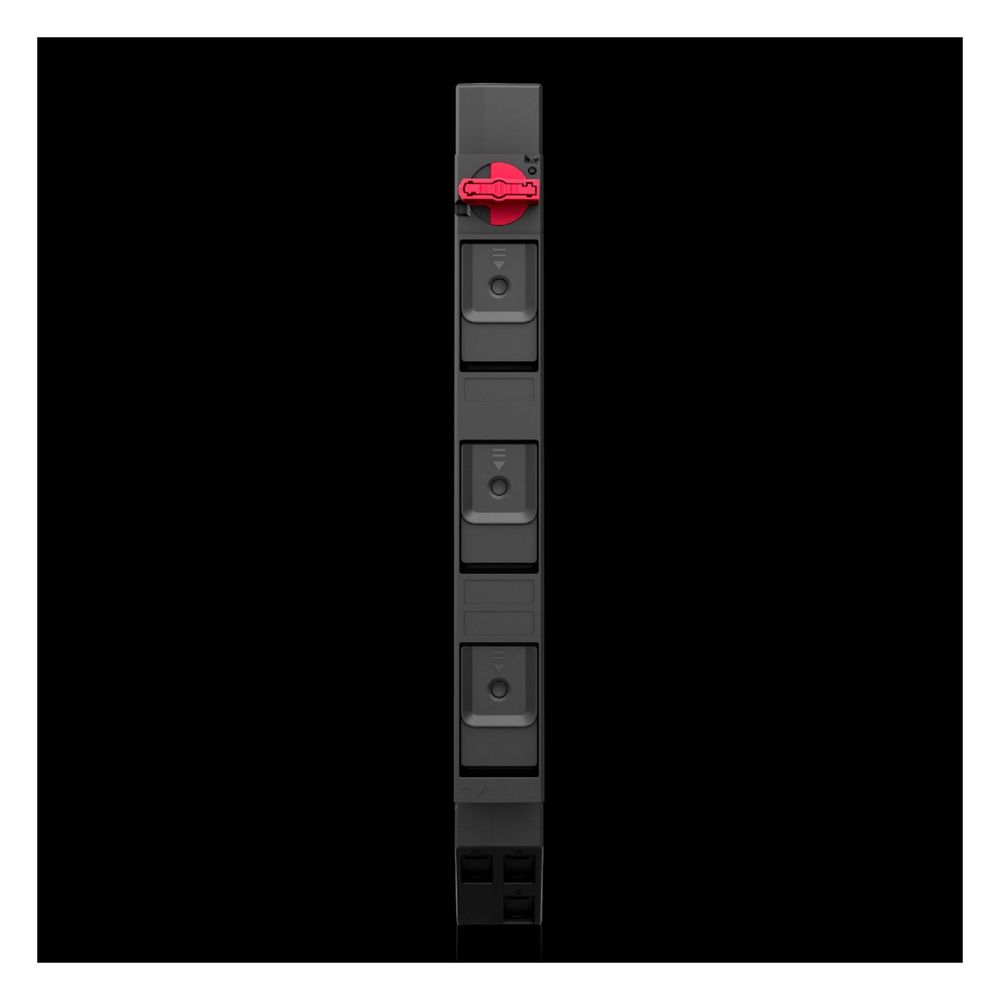

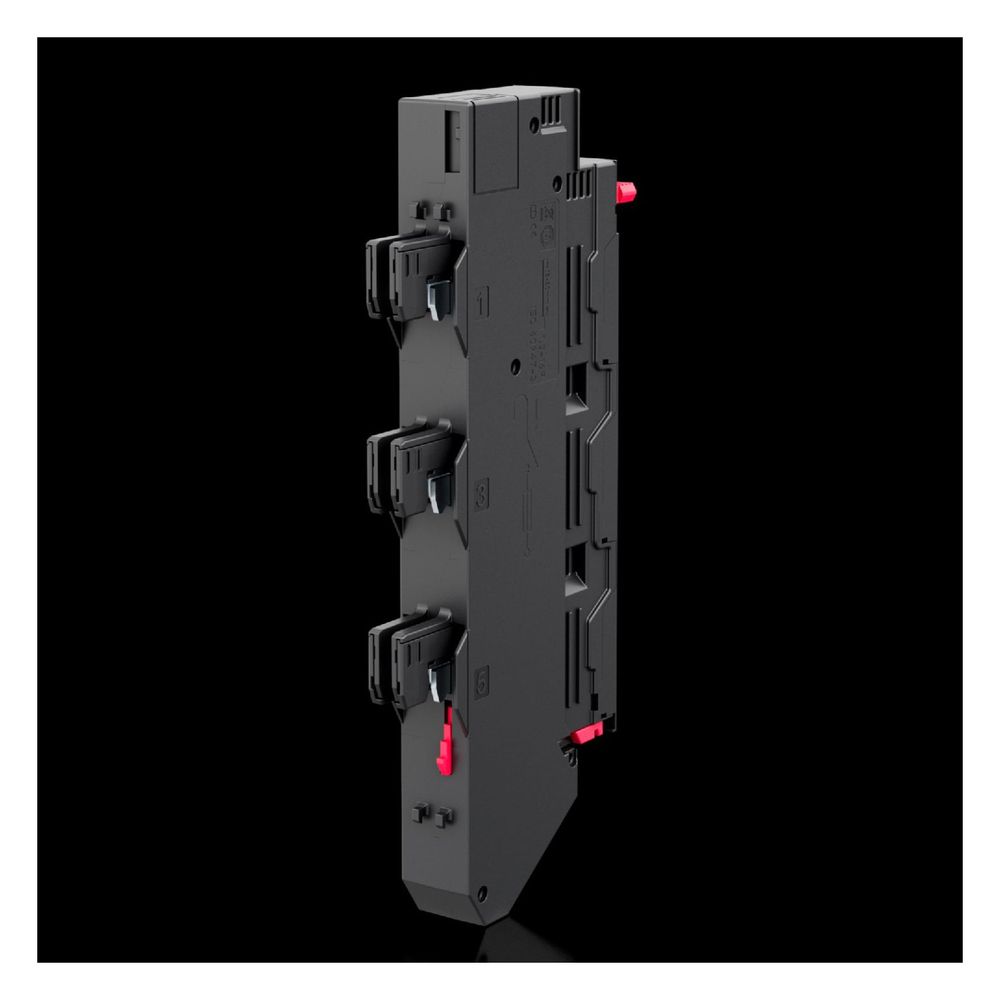

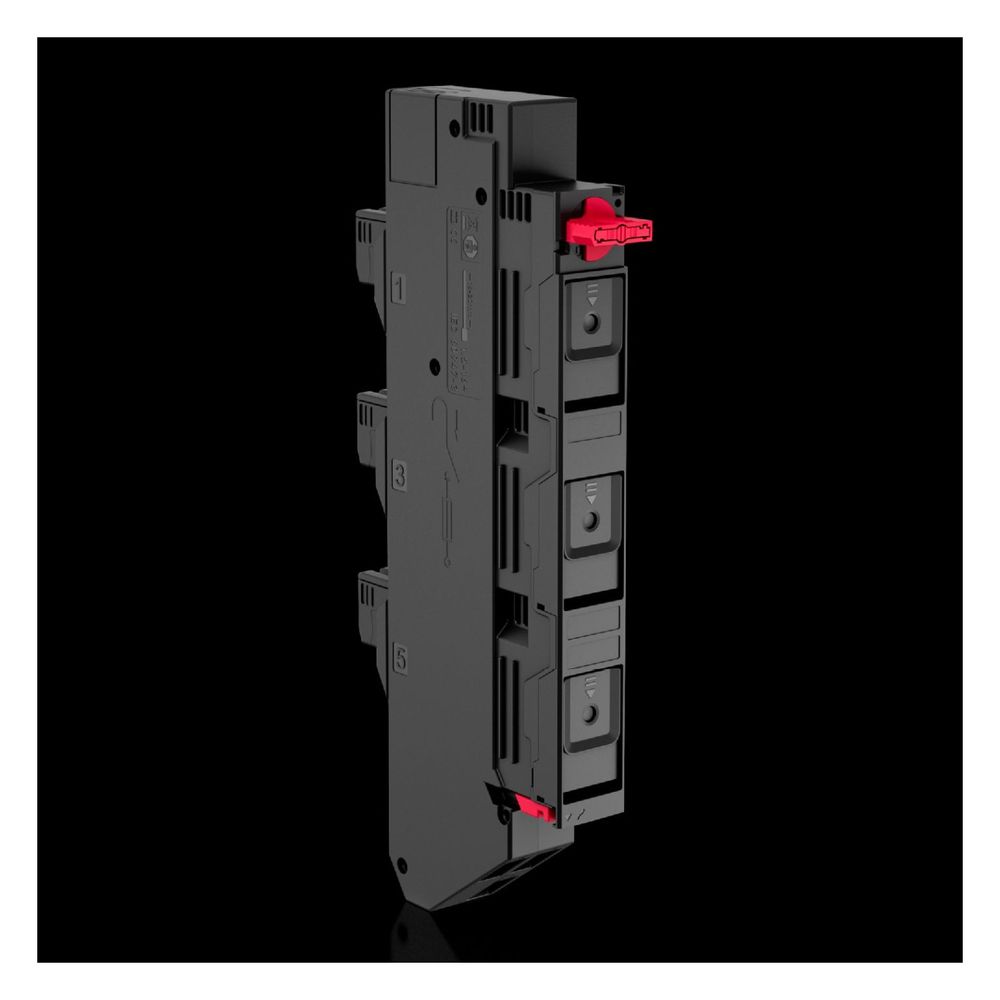

Rittal Sicherungslasttrennschalter RiLineX 9360825, 63 A 3-polig LED, Polyamid, Schwarz/Rot
Der 3-polige Sicherungslasttrennschalter aus der RiLineX-Serie von Rittal ermöglicht eine effiziente Absicherung und Lasttrennung in Sammelschienensystemen. Mit einem Bemessungsbetriebsstrom von bis zu 63 A und einer optischen LED-Sicherungsüberwachung bietet das Gerät eine zuverlässige Kontrolle für D 02-E 18 Sicherungseinsätze. Die Montage erfolgt werkzeuglos durch Aufrasten, wobei sich das System an Sammelschienenstärken von 5 mm oder 10 mm anpasst.
Installation und Bedienung
Die Konstruktion ist auf eine einfache Handhabung ausgelegt. Der Leiteranschluss erfolgt über wartungsfreie Zugfederklemmen für Querschnitte bis 16 mm². Ein wesentlicher Vorteil ist der vollständige Berührungsschutz, der ohne zusätzliche Schraubkappen auskommt. Die Sicherungseinsätze werden über ausschwenkbare Halter kontaktiert, wobei das Gerät in Ein- und Ausschaltstellung abschließbar ist. Eine separate Öffnung ermöglicht zudem eine komfortable Spannungsprüfung.
Vielseitige Einsatzmöglichkeiten
Das System ist für den Einsatz mit verschiedenen Sicherungstypen konzipiert. Neben D 02-E 18 Einsätzen können über Reduzierstücke auch D 01 Schmelzsicherungen oder 10 x 38 mm Zylindersicherungen verwendet werden. Durch die robuste Ausführung aus Polyamid und die Eignung für Sammelschienenbreiten von 15 mm bis 30 mm ist der Lasttrenner flexibel in unterschiedlichen Energieverteilungsanwendungen einsetzbar.
Dieser Sicherungslasttrennschalter überzeugt durch seine kompakte Bauweise und hohe Anwenderfreundlichkeit. Mit einer Bemessungsbetriebsspannung von 400 V AC und einer maximalen Strombelastbarkeit von 63 A stellt er eine leistungsfähige Komponente für moderne Sammelschienensysteme dar. Die Kombination aus werkzeugloser Aufrastmontage, sicherer Kontaktierung und optischer Überwachung reduziert den Installationsaufwand und erhöht die Betriebssicherheit.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsstrom (max.): 63 A
- Bemessungsbetriebsspannung: 400 V AC
- Anschlussart: Zugfederklemme
- Leiterquerschnitt: 16 mm²
- Schutzart: IP 2XB
- Sicherungseinsätze: D 02-E 18
- Breite: 26,8 mm
- Höhe: 263 mm
- Tiefe: 104,2 mm
Lieferumfang
- 4x Sicherungslasttrennschalter
- 12x Reduzierstücke für Sicherungen D 01
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 26,8 mm Höhe: 263 mm Tiefe: 104,2 |
| Anschluss von Rundleitern | 16 |
| Anschlussart, elektrisch | Zugfederklemme |
| Artikelnummer | RITTAL-9360825 |
| Bemessungsbetriebsspannung | 400 V AC |
| Bemessungsbetriebsstrom (max) | 63 |
| Bemessungsisolationsspannung Ui | 800 |
| Bemessungsstrom max | 63 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 5.437 |
| Breite | 26.8 |
| EAN-13 | 4069196001457 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Gebrauchskategorie | AC-22B (400 V/100 A) |
| Gewicht | 7,58 kg |
| Grundfarbe | RAL 35745 / RAL 9005 |
| Höhe | 263 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | 4 Sicherungslasttrennschalter / 12 Reduzierstücke für Sicherungen D 01 |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Max Bemessungsbetriebsspannung Ue bei AC | 800 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Ja |
| Normen | IEC/DIN EN 60 947-3 |
| PCF-Wert - Carbon footprint value | 11.81 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 11,81 |
| Querschnitt Rundleiter | 16 |
| Querschnitt Rundleiter max | 16 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | D 02-E 18 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 104.2 |
| Verlustleistung (max) | 5.5 |
| Verpackungseinheit | 4 |
| Verschmutzungsgrad | 3 |
| Vorteile | Sichere Kontaktierung der Sicherungseinsätze (ohne Schraubkappen) / Aufrastmontage und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Optische LED-Sicherungsüberwachung / Spannungsprüfung durch separate Öffnung / Wartungsfreier Zugfederanschluss bis 16 mm² / Vollständiger Berührungsschutz ohne weiteres Zubehör wie Schraubkappen |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | D-Switch |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
