Beschreibung

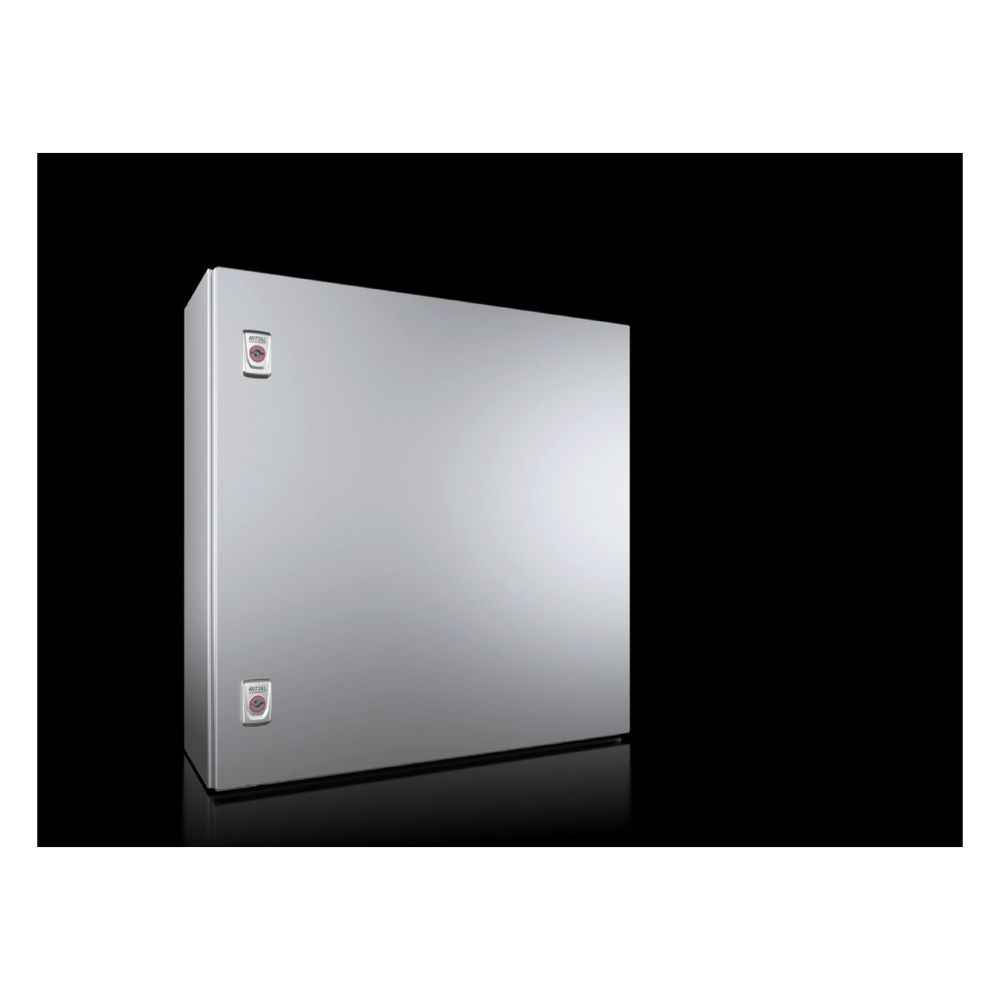

Rittal Kompakt-Schaltschrank AX 1304000, 600x600x210mm, Edelstahl 1.4404, Edelstahl
Dieser Kompakt-Schaltschrank aus hochwertigem Edelstahl 1.4404 (AISI 316L) bietet eine robuste Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP66 und NEMA 4X eignet sich das Gehäuse für den Innen- und Außenbereich sowie für Anwendungen mit hohen Anforderungen an die Dichtigkeit. Das eintürige Modell überzeugt durch eine präzise Verarbeitung und eine hohe Stoßfestigkeit gemäß IK10.
Robuste Konstruktion und Montage
Das Gehäuse ist aus einem Stück gekantet und geschweißt, was eine hohe Stabilität sicherstellt. Eine umlaufende Schutzrinne an der Türöffnung schützt das Innere zuverlässig vor eindringender Feuchtigkeit. Die Tür ist mit einer geschäumten PU-Dichtung ausgestattet und bietet einen Öffnungswinkel von 130 Grad. Für den Innenausbau sind Gehäusenocken integriert, die eine flexible Montage von Komponenten ohne zusätzliche Bohrungen ermöglichen. Die beiliegende Montageplatte aus verzinktem Stahlblech verfügt über eine praktische Schlüssellochung für die Erdung sowie einen Maßaufdruck.
Vielseitige Einsatzmöglichkeiten
Durch die hochwertige Oberfläche mit Strichschliff (Korn 400) ist das Gehäuse korrosionsbeständig und langlebig. Die Vorbereitung für eine Wandmontage sowie die Eignung zur Mastbefestigung erlauben eine flexible Installation an unterschiedlichen Aufstellungsorten. Dank der weltweiten Approbationen wie UL, cUL und CSA ist das System international einsetzbar. Die Kabeleinführung erfolgt geschützt von unten.
Die Kombination aus widerstandsfähigem Edelstahl 1.4404 und der hohen Schutzart IP66 macht diesen Schaltschrank zur idealen Wahl für industrielle Anwendungen. Mit Abmessungen von 600 x 600 x 210 mm bietet das Gehäuse ausreichend Platz für elektrische Komponenten, während die verzinkte Montageplatte eine präzise Installation ermöglicht. Die integrierten Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz sorgen für einen sicheren Verschluss der Tür.
Technische Daten
- Breite: 600 mm
- Höhe: 600 mm
- Tiefe: 210 mm
- Material: Edelstahl 1.4404 (AISI 316L)
- Schutzart: IP66
- NEMA-Klassifizierung: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Montageplatte (B x H): 550 mm x 575 mm
- Materialstärke Gehäuse/Tür: 1,5 mm
- Materialstärke Montageplatte: 2,5 mm
Lieferumfang
- 1x Kompakt-Schaltschrank mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 575 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 600 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1304000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Edelstahl 1.4404 (AISI 316L) |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 600 |
| Breite Montageplatte | 550 |
| EAN-13 | 4028177815094 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 21,98 kg |
| Gewicht (pro VE) | 22 |
| Höhe | 600 |
| Höhe Montageplatte | 575 |
| Katalogseite in HB 36 | 239 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4404 (AISI 316L) |
| Material Verschluss | Edelstahl 1.4404 (AISI 316L) |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 74.8 |
| Product Carbon Footprint - PCF | 74,8 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4404 (AISI 316L) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 316 (V4A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
