Beschreibung

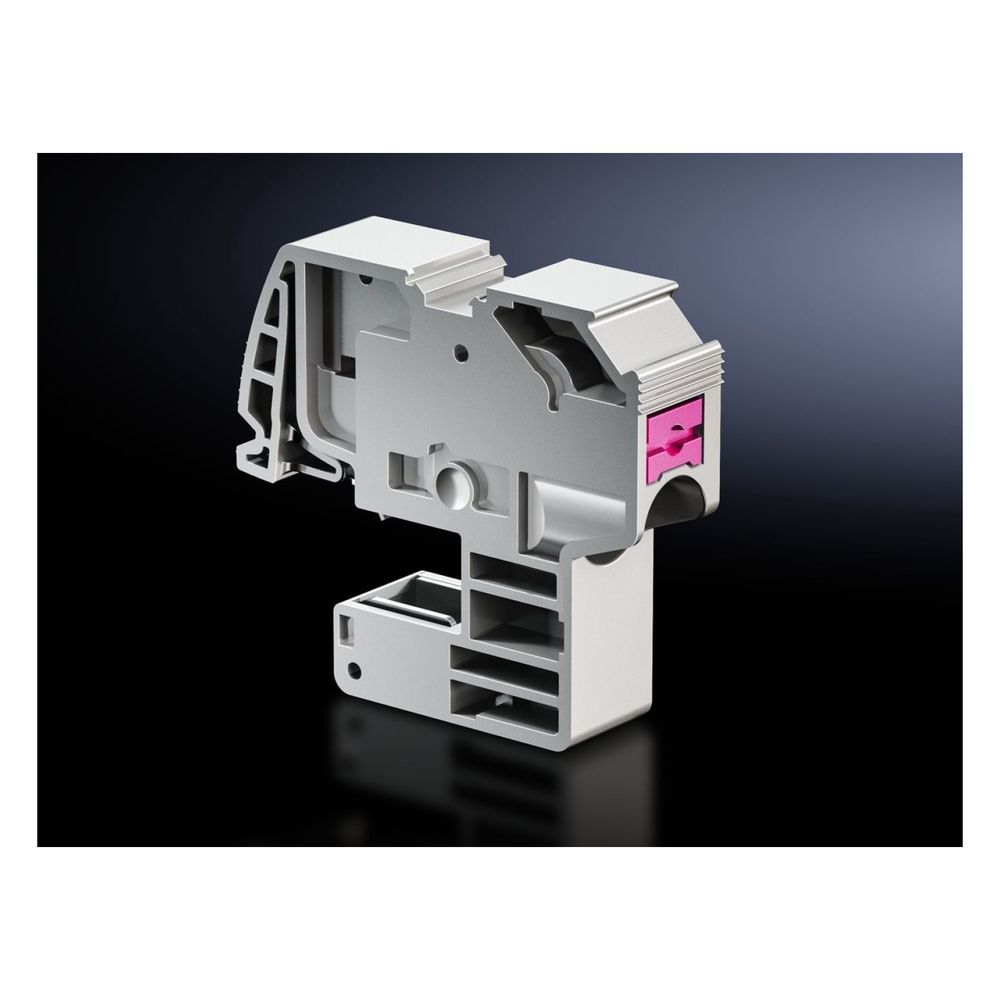

Rittal Leiteranschlussklemme RiLine 3456505, 1,5-16mm2, 10mm Schienenstärke, Polyamid, RAL 7042, 10 Stück
Die Rittal Leiteranschlussklemme aus der Serie RiLine ermöglicht eine effiziente Kontaktierung von Rundleitern in Schalt- und Steuerungsanlagen sowie Zählerschränken. Die vollisolierte Komponente ist für die Montage auf Sammelschienen mit einer Stärke von 10 mm ausgelegt und unterstützt Leiterquerschnitte von 1,5 bis 16 mm². Dank der Push-in-Technologie erfolgt die Installation werkzeuglos und zeitsparend.
Funktion und Montage
Die Klemme dient als Sammelschienenabgriff für L-, N- oder PE-Leiter und eignet sich für E-Cu- oder CUPONAL-Schienen. Das Gehäuse aus Polyamid erfüllt das Brandverhalten gemäß UL 94-V0 und verfügt über integrierte Beschriftungsfelder. Ein integrierter Entriegelungspin erlaubt das einfache Lösen der Leiter bei Bedarf.
Technische Daten
- Bemessungsbetriebsstrom Ie: 63 A
- Bemessungsbetriebsspannung: 1000 V AC / 1500 V DC
- Leiterquerschnitt: 1,5 - 16 mm²
- Sammelschienendicke: 10 mm
- Breite der Klemme: 12,8 mm
- Material: Polyamid
- Farbe: RAL 7042
Diese Anschlusslösung bietet eine wartungsfreie Basis für die Stromverteilung in professionellen Systemen. Mit einer Bemessungsbetriebsspannung von bis zu 1000 V AC beziehungsweise 1500 V DC und einem maximalen Betriebsstrom von 63 A sorgt die Push-in-Verbindung für eine sichere Kontaktierung der Rundleiter.
Lieferumfang
- 10x Leiteranschlussklemme
Technische Daten
| Hersteller | Rittal |
| Anschluss von Rundleitern, eindrähtig | 1,5 - 16 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschluss von Rundleitern, mehrdrähtig | 1,5 - 16 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3456505 |
| Bemessungsbetriebsspannung | 1000 V AC / 1500 V DC |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Breite der Klemme | 12,8 |
| Color (Product level) | RAL 7042 |
| EAN-13 | 4028177813991 |
| Einsatzgebiete (Produktebene) | Zur Verwendung als Sammelschienenabgriff von L-, N- oder PE-Leiter in Schalt- und Steuerungsanlagen sowie als Leiteranschlussklemme in Zählerschränken. / Zur Montage auf Sammelschienen E-Cu oder CUPONAL |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7042 |
| Funktionen | Vollisolierte Klemme für werkzeuglosen Leiteranschluss / Lösen des Leiters durch integrierten Entriegelungspin |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 10 |
| Geeignet für | Flachschiene |
| Geeignet für Bandleiteranschluss | Nein |
| Geeignet für Rundleiteranschluss | Ja |
| Geeignet für Sektorleiteranschluss | Nein |
| Gewicht | 0,024 kg |
| Gewicht (pro VE) | 0.23 |
| Katalogseite in HB 36 | 349 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Bemessungsbetriebsstrom Ie | 63 |
| Max Leiterquerschnitt | 16 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 0.9 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 0,9 kg CO2 eq (Cat B) |
| Produktserie | RiLine |
| Prüfgrundlage | IEC 60 999-1 / IEC 60 947-7-1/-2 |
| Querschnitt Rundleiter eindrähtig max | 16 |
| Querschnitt Rundleiter eindrähtig min | 1.5 |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Querschnitt Rundleiter mehrdrähtig max | 16 |
| Querschnitt Rundleiter mehrdrähtig min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Sammelschienendicke | 10 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Verpackungseinheit | 10 |
| Vorteile | Wartungsfrei / Zeitsparende Aufsteckmontage / Klemmengehäuse mit integrierten Beschriftungsfeldern / Universeller Leiteranschluss |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussklemme |
| WEEE-Nr. | 11161726 |
