Beschreibung

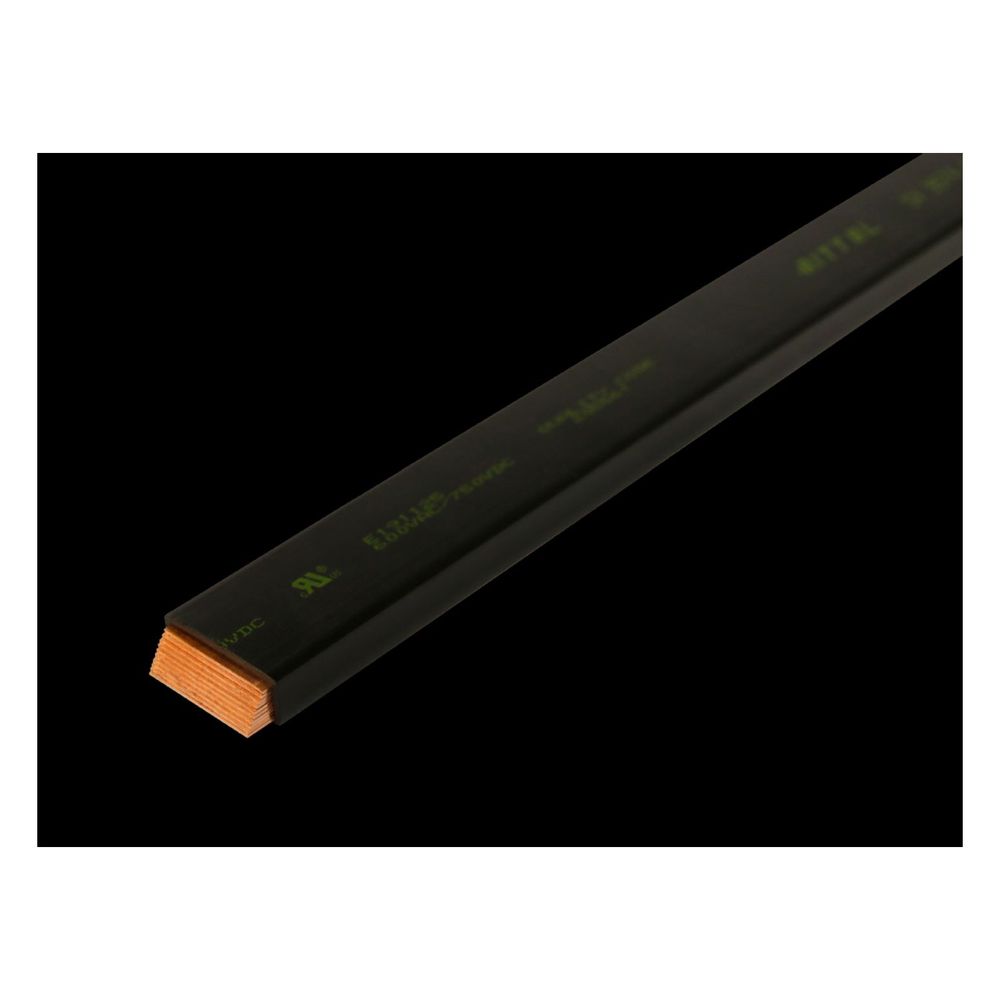

Rittal Lamellierte Kupferschiene RiLine 3574005, 2000mm, 10x32x1mm, Kupfer
Die lamellierte Kupferschiene aus der Serie RiLine von Rittal dient der effizienten Stromverteilung in Schaltanlagen. Das Bauteil besteht aus hochreinem Elektrolytkupfer F20 und ist mit einer beständigen Vinyl-Mischung isoliert. Die Schiene ist individuell ablängbar und für einen Temperaturbereich von -30 °C bis +105 °C ausgelegt.
Material und Eigenschaften
Die Konstruktion umfasst 10 Lamellen mit einer Breite von 32 mm und einer Stärke von 1 mm. Die Isolierung weist eine Dehnung von 370 Prozent sowie eine Durchschlagfestigkeit von 20 kV/mm auf. Das Brandverhalten entspricht der Norm UL-94 V0. Die resultierende Leitertemperatur ergibt sich aus der Summe von Umgebungstemperatur und der betriebsbedingten Temperaturerhöhung.
Belastbarkeit
Die Strombelastbarkeit ist abhängig von der zulässigen Temperaturerhöhung. Bei einer Erhöhung um 30 K beträgt der Bemessungsstrom 730 A, bei 50 K liegt er bei 965 A und bei 70 K erreicht die Schiene 1155 A.
Die Kupferschiene bietet mit einer Länge von 2000 mm eine leistungsstarke Lösung für professionelle Energieverteilungssysteme. Die Kombination aus hochwertigem Elektrolytkupfer und robuster Isolierung ermöglicht einen sicheren Betrieb in anspruchsvollen industriellen Umgebungen.
Technische Daten
- Länge: 2000 mm
- Anzahl Lamellen: 10
- Lamellenbreite: 32 mm
- Lamellenstärke: 1 mm
- Bemessungsstrom (30 K): 730 A
- Bemessungsstrom (50 K): 965 A
- Bemessungsstrom (70 K): 1155 A
- Temperaturbereich: -30 °C bis +105 °C
- Durchschlagfestigkeit: 20 kV/mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 2.000 |
| Anzahl Lamellen | 10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3574005 |
| Ausführung | lamelliert |
| Ausführung lamelliertes Flachkupfer | Anzahl Lamellen: 10 Lamellenbreite: 32 mm Lamellenstärke: 1 |
| Bemessungsstrom für Temperaturerhöhung 30 K | 730 |
| Bemessungsstrom für Temperaturerhöhung 50 K | 965 |
| Bemessungsstrom für Temperaturerhöhung 70 K | 1155 |
| Breite | 10 |
| EAN-13 | 4028177666801 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienen |
| Flexibel | Nein |
| Gewicht | 6,44 kg |
| Gewicht (pro VE) | 6.5 |
| Großhandel - gelistete Nummer | 370202 |
| Großhandel - gelistete Nummer Schweden | 16004001 |
| Hinweis | Aufbau = Anzahl der Lamellen x Lamellenbreite x Lamellendicke Individuell ablängbar Aus der Summe von Umgebungstemperatur und Temperaturerhöhung ergibt sich die resultierende Leitertemperatur der lamellierten Flachkupferschiene. Beispiel: 3565.005 belastet mit 180 A, d. h. die Temperatur erhöht sich um 30 K. Bei einer Umgebungstemperatur von 35 °C ergibt sich somit eine resultierende Leitertemperatur von 35 °C + 30 K = 65 °C. |
| Hinweis allgemein | Aufbau = Anzahl der Lamellen x Lamellenbreite x Lamellendicke / Individuell ablängbar / Aus der Summe von Umgebungstemperatur und Temperaturerhöhung ergibt sich die resultierende Leitertemperatur der lamellierten Flachkupferschiene. Beispiel: 3565.005 belastet mit 180 A, d. h. die Temperatur erhöht sich um 30 K. Bei einer Umgebungstemperatur von 35 °C ergibt sich somit eine resultierende Leitertemperatur von 35 °C + 30 K = 65 °C. |
| Höhe | 32 |
| Katalogseite in HB 36 | 346 |
| Lamellenbreite | 32 |
| Lamellenstärke | 1 |
| Länge | 2000 |
| Material (Produktebene) | Cu-Lamellen: Hochreines Elektrolytkupfer F20 / Isolierung: Hochbeständige Vinyl-Mischung, Dehnung 370 %, Temperatur: -30 °C...+105 °C, Brandverhalten gemäß UL-94 V0, Durchschlagfestigkeit: 20 kV/mm |
| Oberflächenschutz | sonstige |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Kupfer |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Lamellierte Kupferschiene |
| WEEE-Nr. | 11161726 |
