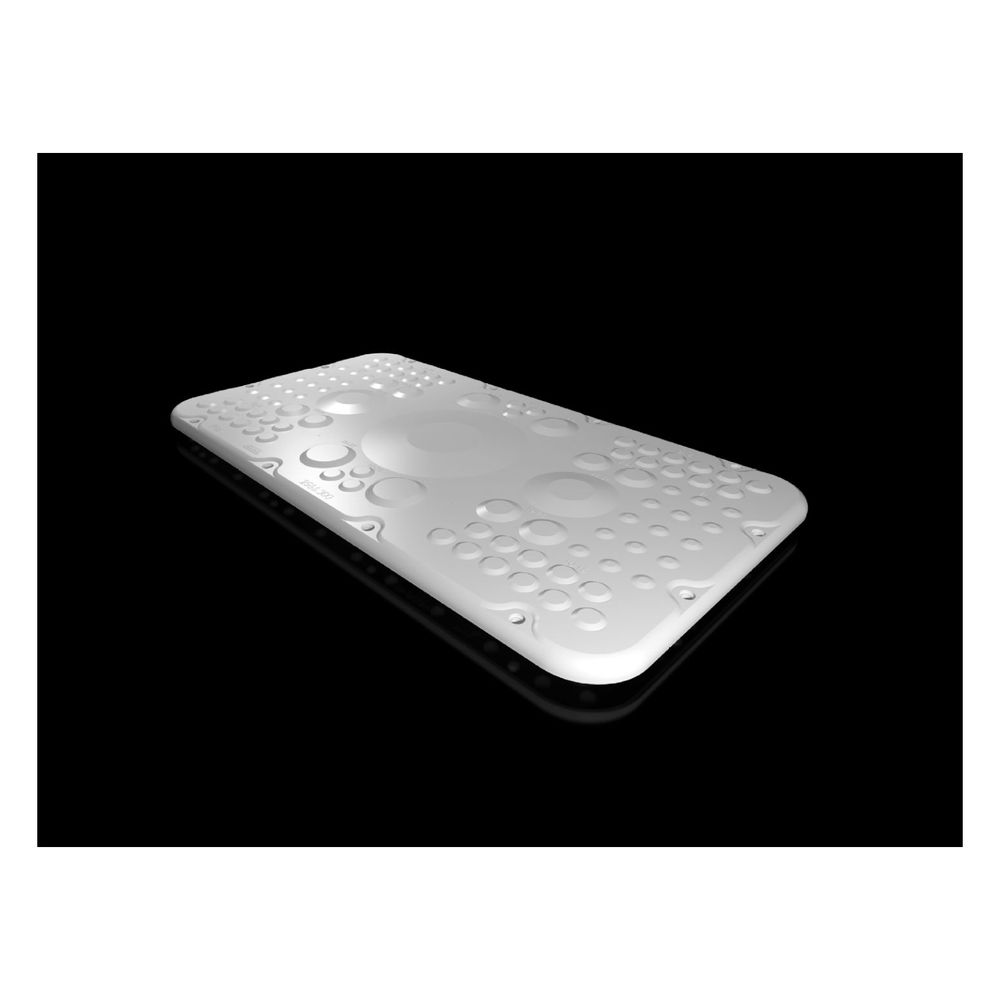

Rittal Flanschplatte AX 2566.300, 401x221mm, Kunststoff, Ähnlich RAL 7035
Diese Kunststoff-Flanschplatten der Serie AX ermöglichen eine effiziente und flexible Kabeleinführung in Gehäusesysteme. Die Ausführung mit Membranen erlaubt eine einfache Installation, bei der die Öffnungen lediglich mit einer Spitze eingestochen werden müssen, um die Kabel hindurchzuführen.
Flexible Kabeleinführung
Die Flanschplatte in der Größe 6 ist für den Einsatz in AX-Gehäusen konzipiert und bietet insgesamt 95 Steckverbinderöffnungen. Durch die Membrantechnik entfällt das aufwendige Ausbrechen von Vorprägungen, was die Montage beschleunigt und eine hohe Flexibilität bei der Kabeldurchführung sicherstellt. Die Konstruktion ist auf eine Schutzart von IP 66 bei sachgerechter Montage ausgelegt, wodurch ein zuverlässiger Schutz des Gehäuseinneren erreicht wird.
Material und Design
Das Zubehör besteht aus robustem Kunststoff gemäß UL 94-V0 und ist in der Farbe RAL 7035 gehalten. Mit Abmessungen von 401 mm Breite und 221 mm Tiefe ist die Platte präzise auf die entsprechenden Gehäusetypen abgestimmt. Die unbehandelte Oberfläche und die gerade Ausführung unterstreichen die funktionale Gestaltung für industrielle Anwendungen.
Die Flanschplatte bietet eine zuverlässige Lösung für die Kabeleinführung in AX-Gehäuse. Mit ihrer hohen Anzahl an Öffnungen für Kabeldurchmesser von 5 mm bis 110 mm und der Schutzart IP 66 unterstützt sie eine sichere und geordnete Leitungsführung. Die einfache Handhabung durch die Membrantechnik macht sie zu einer effizienten Komponente für den professionellen Schaltschrankbau.
Technische Daten
- Breite: 401 mm
- Tiefe: 221 mm
- Material: Kunststoff nach UL 94-V0
- Schutzart: IP 66
- Flanschplattengröße: 6
- Anzahl Steckverbinderöffnungen: 95
- Ausführung: Membran
- Farbe: Ähnlich RAL 7035
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 401 mm Tiefe: 221 |
| Anzahl der Steckverbinderöffnungen | 95 |
| Anzahl Kabeleinführungen | 30 / 50 / 8 / 2 / 2 / 2 / 1 |
| Anzahl Kabeleinführungen und Durchmesser | 30 x 5-11 / 50 x 10-15 / 8 x 15-25 / 2 x 19-34 / 2 x 26-35 / 2 x 26-54 / 1 x 50-110 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2566300 |
| Ausführung | Membran |
| Breite | 401 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935709 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 6 |
| Flanschplattengröße | 6 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,76 kg |
| Gewicht (pro VE) | 0.742 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 305082221 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 221 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
