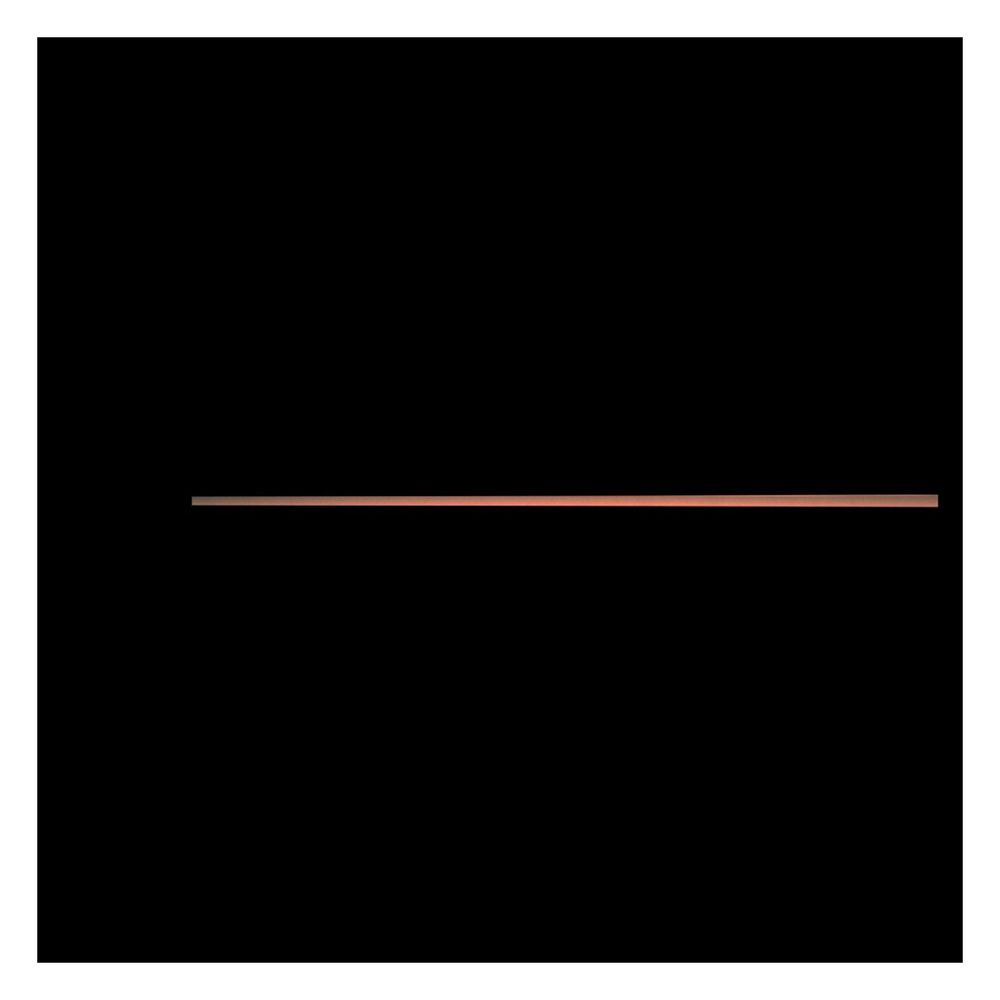

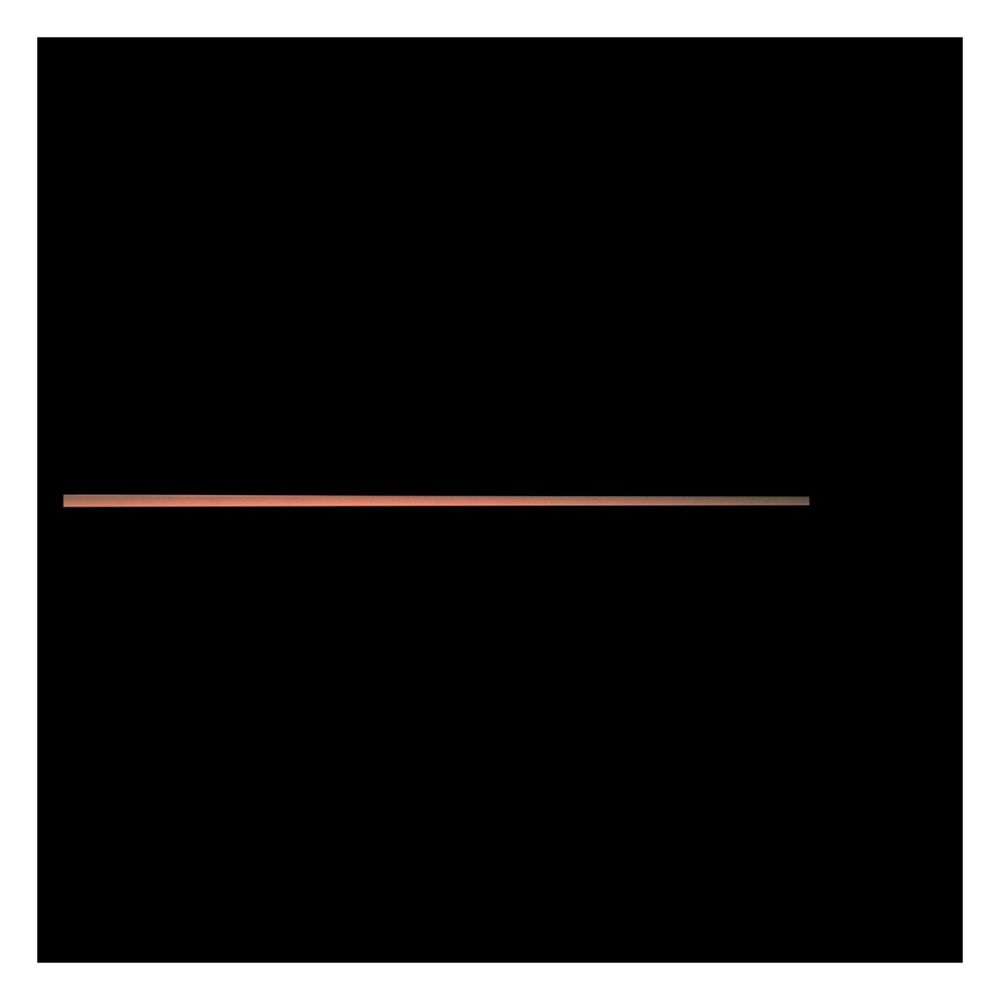

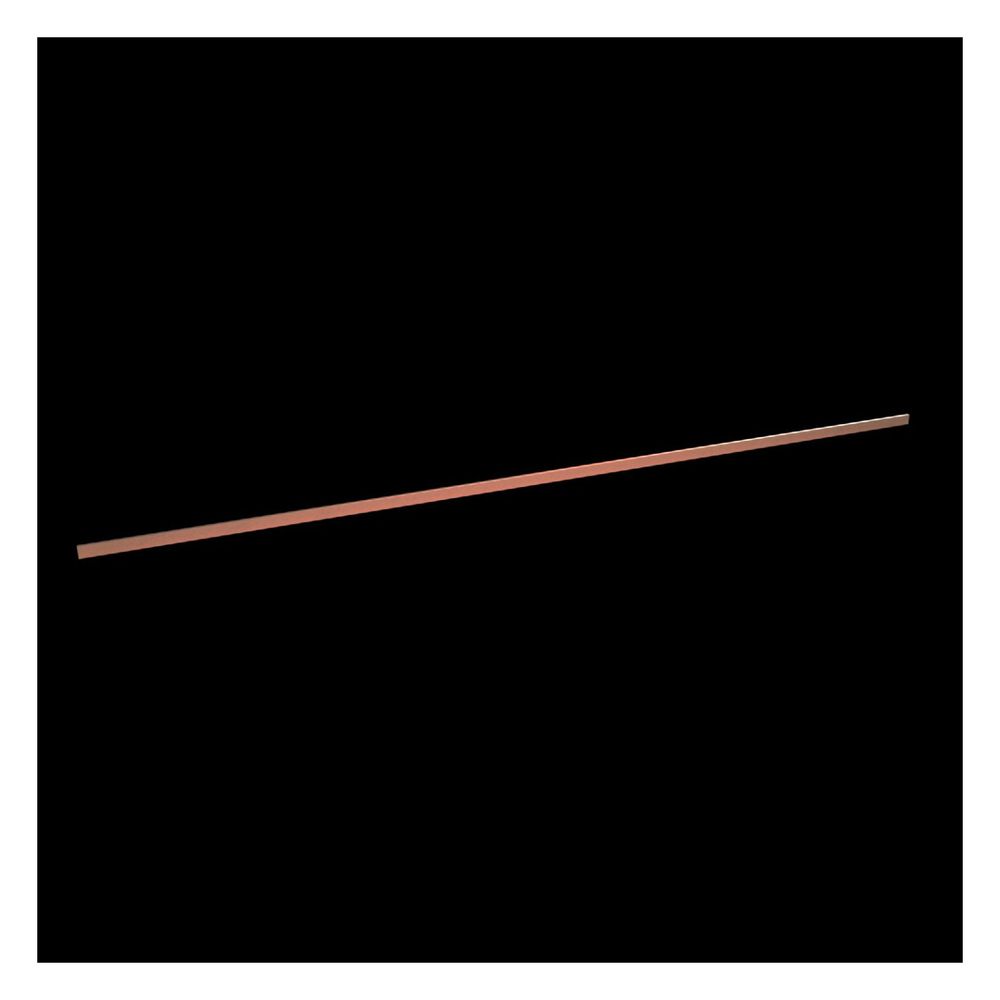

Rittal Sammelschiene RiLine SV 3585020, 20x10x2.400mm, Aluminium/Kupfer

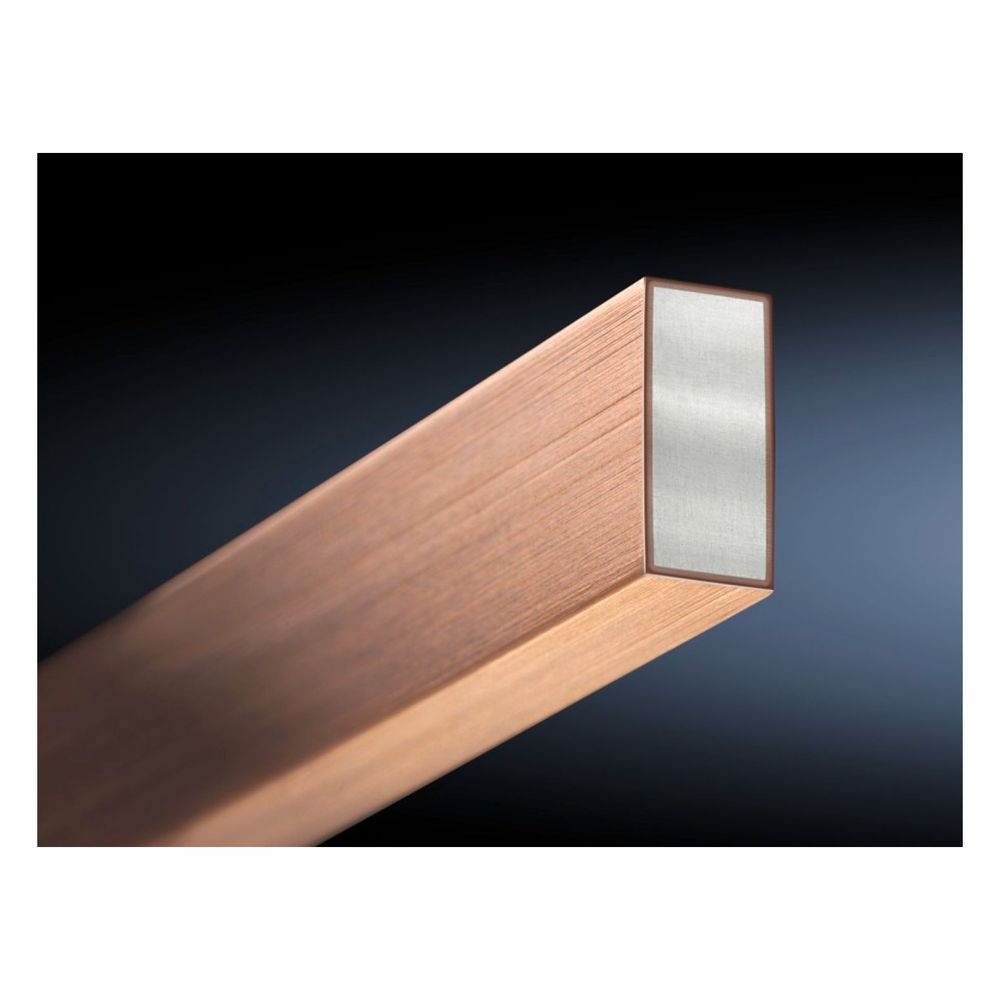

Diese kupferummantelten Aluminium-Sammelschienen aus der RiLine-Serie ermöglichen eine effiziente Stromverteilung in Schienensystemen. Die flachen Schienen mit einem Querschnitt von 200 mm² sind individuell ablängbar und für den Einsatz mit passenden Sammelschienenhaltern konzipiert.
Material und Anwendung

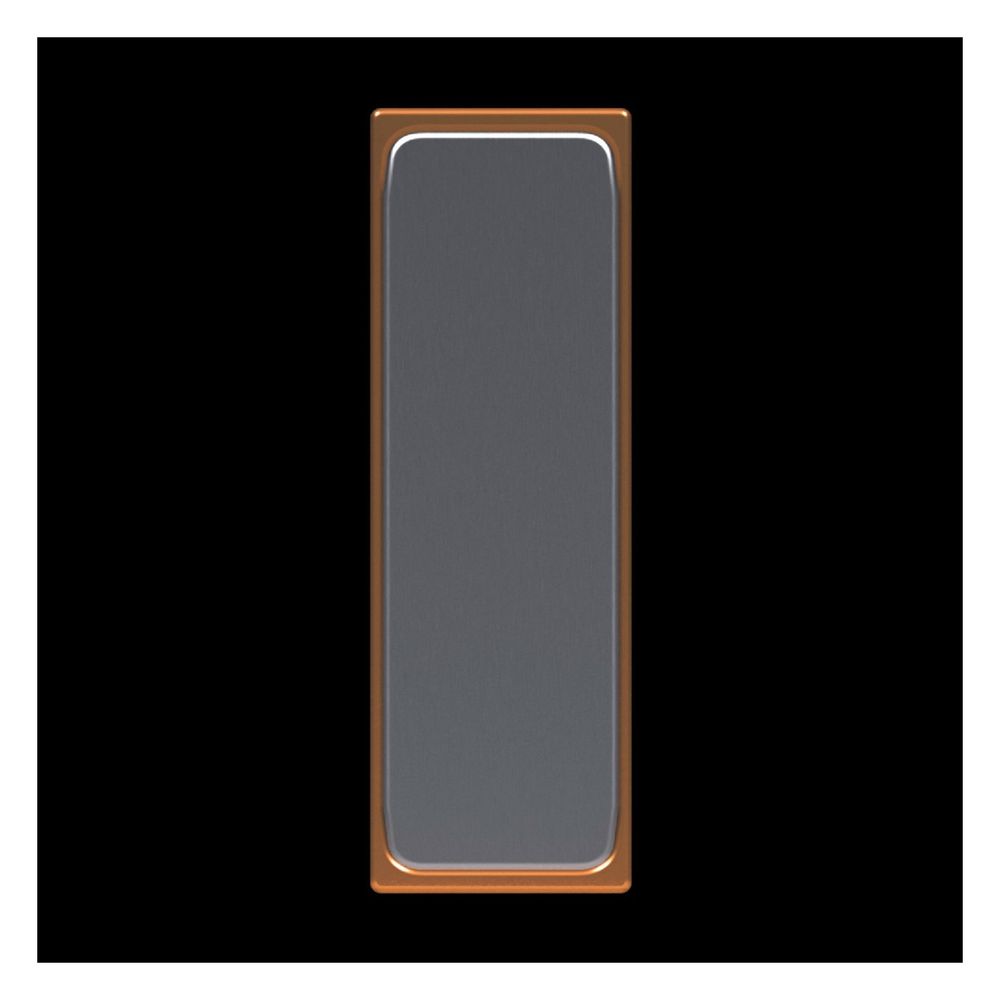

Die Sammelschienen bestehen aus einem Aluminium-Grundmaterial mit Kupferummantelung, was eine zuverlässige Leitfähigkeit sicherstellt. Die Ausführung ist flach gehalten und entspricht der Norm DIN EN 13 601. Mit einer Länge von 2400 mm bieten sie Flexibilität bei der Montage. Der Bemessungsstrom von 363 A bezieht sich auf eine Schienentemperatur von 65 °C bei einer Umgebungstemperatur von 35 °C gemäß DIN EN 43 671.
Die Kombination aus robuster Bauweise und präzisen Abmessungen macht diese Sammelschienen zu einer verlässlichen Komponente für den Aufbau professioneller Stromverteilungssysteme. Mit einer Breite von 20 mm, einer Stärke von 10 mm und einer Länge von 2400 mm decken sie vielfältige Anforderungen ab. Die hohe Strombelastbarkeit von 363 A unterstützt eine sichere Energieübertragung.
Technische Daten
- Länge: 2400 mm
- Breite: 20 mm
- Höhe: 10 mm
- Querschnitt: 200 mm²
- Bemessungsstrom max.: 363 A
- Material: Aluminium / Kupfer
- Ausführung: flach
- Normen: DIN EN 13 601
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 2.400 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3585020 |
| Ausführung | flach |
| Bemessungsstrom max | 363 |
| Breite | 20 |
| EAN-13 | 4028177686564 |
| ECCN Code | NOT_RELEVANT |
| Flexibel | Nein |
| Gewicht | 6,5 kg |
| Gewicht (pro VE) | 19.5 |
| Großhandel - gelistete Nummer | 370202 |
| Großhandel - gelistete Nummer Schweden | 17001014 |
| Hinweis | Der Bemessungsstrom ergibt sich bei 65 °C Schienentemperatur und 35 °C Umgebungstemperatur Korrekturfaktordiagramm nach DIN EN 43 671 Individuell ablängbar |
| Hinweis allgemein | Der Bemessungsstrom ergibt sich bei 65 °C Schienentemperatur und 35 °C Umgebungstemperatur / Korrekturfaktordiagramm nach DIN EN 43 671 / Individuell ablängbar |
| Höhe | 10 |
| Katalogseite in HB 36 | 342 |
| Länge | 2400 |
| Material (Produktebene) | Aluminium / Kupfer |
| Nennstrom | 363 |
| Nennstrom (max) | 363 |
| Normen | DIN EN 13 601 |
| Oberfläche verzinnt | Nein |
| Oberflächenschutz | unbehandelt |
| Passend für Artikel-Nr | 9340.000 / 9340.004 / 9340.010 / 9340.050 |
| Produktbeschreibung (Description Temporary) | Kupferummantelte Aluminium-Sammelschienen, geeignet für den Aufbau von Schienensystemen mit Sammelschienenhaltern 9340.000/9340.050. |
| Produktserie | RiLine |
| Querschnitt | 200 |
| Querschnitt Sammelschiene E-Cu (Breite) | 20 |
| Querschnitt Sammelschiene E-Cu (Stärke) | 10 |
| REACH - Deklarationspflichtig | Nein |
| Sammelschienenabmessung | 20 mm x 10 |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Verpackungseinheit | 3 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Flachkupferschienensysteme |
| WEEE-Nr. | 11161726 |
